Drahtvorschubmechanismus

Auf Basis strukturierter CNFX-Herstellerprofile wird Drahtvorschubmechanismus im Bereich Elektrogeräteherstellung anhand von Drahtdurchmesserbereich bis Vorschubgeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Drahtvorschubmechanismus wird durch die Baugruppe aus Vorschubrollen und Drahtrichtgerät beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Präzisionsmechanismus, der die Zuführung von Draht zur Crimpstation in der automatisierten Kabelbaumproduktion steuert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

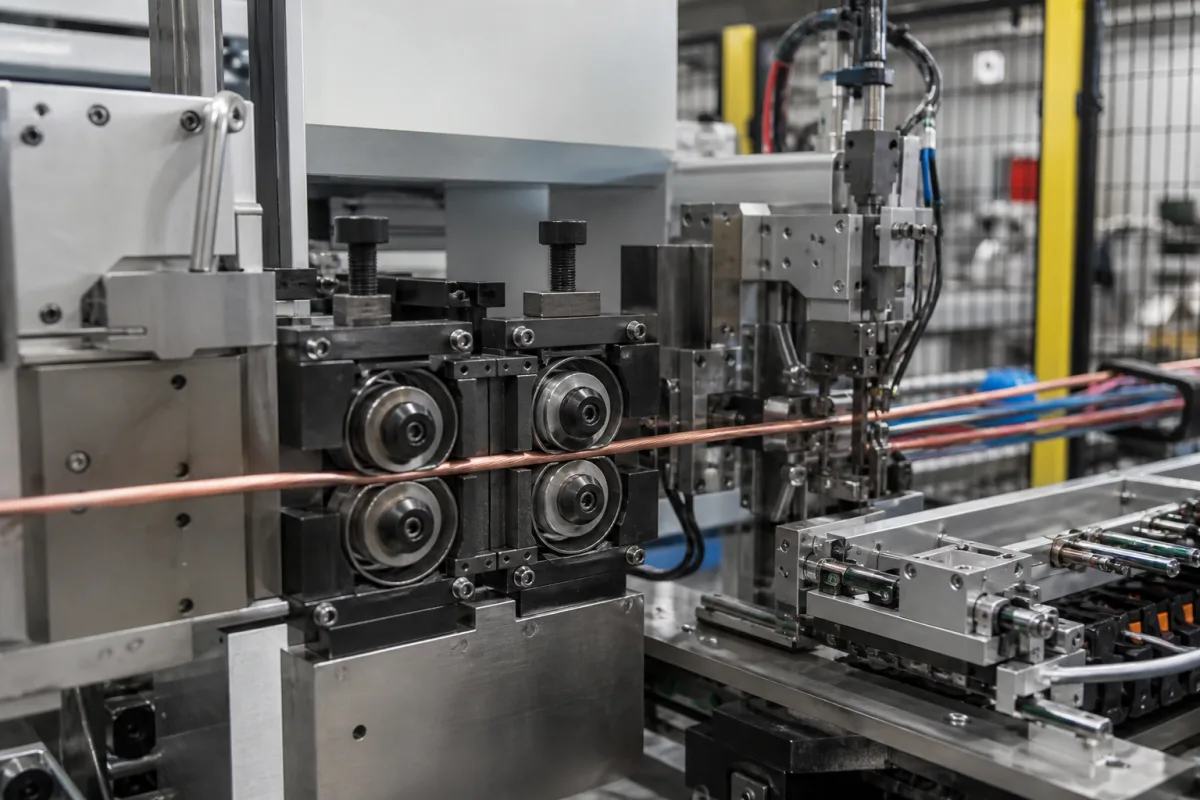

Drahtvorschubmechanismus in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Drahtvorschubmechanismus

Technische Definition

Der Drahtvorschubmechanismus ist eine kritische Komponente der automatisierten Kabelbaum-Crimpmaschine, die für das genaue Messen, Richten und Vorschieben des Drahtes von der Spule zum Crimpkopf verantwortlich ist. Er gewährleistet präzise Drahtlängen, hält die richtige Spannung aufrecht und koordiniert die Zeitsteuerung mit dem Crimpzyklus, um eine kontinuierliche, schnelle Produktion von Kabelbäumen mit gleichbleibender Qualität zu ermöglichen. Der Mechanismus verwendet typischerweise Servomotoren oder Schrittmotoren, die Vorschubrollen antreiben, die den Draht greifen und vorschieben. Ein Längenmesssystem (Encoder oder Sensor) überwacht die Drahtverschiebung, während Spannungssteuergeräte die richtige Drahtspannung aufrechterhalten. Das System kommuniziert mit der Steuerung der Maschine, um den Drahtvorschub mit dem Crimpvorgang basierend auf programmierten Drahtlängen und Produktionsabläufen zu synchronisieren. Zu den wichtigsten Parametern gehören ein Drahtdurchmesserbereich von 0,5–6,0 mm, Vorschubgeschwindigkeit bis 300 mm/s, Vorschublängengenauigkeit von ±0,1 mm, Vorschubkraft einstellbar von 50–200 N, Betriebsspannung 24 V DC ±10%, Leistungsaufnahme bis 120 W, Betriebstemperatur 0–50 °C, relative Luftfeuchtigkeit bis 85% nicht kondensierend, Schutzart IP54–IP65 gemäß IEC 60529 und Gewicht 15–25 kg. Verwendete Materialien umfassen Aluminiumlegierung, Edelstahl, technische Kunststoffe und Gummi. Der Mechanismus ist für die Integration in automatisierte Kabelbaumproduktionslinien ausgelegt, wo er basierend auf Drahtspezifikationen, Produktionsgeschwindigkeit und Umgebungsbedingungen ausgewählt werden muss. Überprüfen Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Der Mechanismus verwendet Servo- oder Schrittmotoren, die Vorschubrollen antreiben, die den Draht greifen und vorschieben. Ein Längenmesssystem (Encoder oder Sensor) überwacht die Drahtverschiebung, während Spannungssteuergeräte die richtige Drahtspannung aufrechterhalten. Das System kommuniziert mit der Steuerung der Maschine, um den Drahtvorschub mit dem Crimpvorgang basierend auf programmierten Drahtlängen und Produktionsabläufen zu synchronisieren.

Hauptmaterialien

Aluminiumlegierung, Edelstahl, Technische Kunststoffe, Gummi

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Drahtdurchmesserbereich	0.5–6.0 mm	Outside this range, feed rollers may slip or damage the wire.
Vorschubgeschwindigkeit	0–300 mm/s	Higher speeds require precise tension control.
Genauigkeit der Vorschublänge	±0.1 mm	Critical for consistent crimp quality.
Vorschubkraft	50–200 N	Adjustable to prevent wire deformation.
Betriebsspannung	24 ±10% V DC	Stable voltage required for consistent speed.
Leistungsaufnahme	≤120 W	Includes motor and controller.
Betriebstemperatur	0–50 °C	Below 0°C, lubricants may thicken.
Relative Luftfeuchtigkeit	≤85 %	Non-condensing; higher humidity may cause corrosion.
Schutzart	IP54–IP65	IP65 for dusty or wet environments.IEC 60529
Werkstoff	Aluminum/Steel	Aluminum body, hardened steel rollers.
Gewicht	15–25 kg	Varies with motor size and options.
Abmessungen (L×B×H)	300×200×250 mm	Typical footprint; may vary.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Vorschubrollen
Greifen und fördern den Draht durch Reibung
Material: Vergüteter Stahl mit Gummibeschichtung
Drahtrichtgerät
Beseitigt Krümmungen und Verdrehungen im Draht vor der Zuführung
Material: Werkzeugstahl
Spannungsregelvorrichtung
Hält während des Zuführens eine gleichmäßige Drahtspannung aufrecht
Material: Federstahl, Aluminium
Längenmesssensor
Misst die exakte Drahtlänge, die der Crimpstation zugeführt wird
Material: Edelstahl, optische Komponenten
Drahtführungsschläuche
Leitet den Drahtverlauf und verhindert Verwicklungen
Material: Nylon, Edelstahl
Vorschubmotor
Bewegt die Vorschubrollen; ihre Schrittzahl bestimmt die Schnittlänge.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Max. 10 bar
Weitere Spezifikationen:	Drahtvorschubgeschwindigkeit: 0,1-10 m/s, Drahtdurchmesserbereich: 0,1-10 mm
Betriebstemperatur:	0°C bis 50°C

Montage- und Anwendungskompatibilität

KupferdrahtAluminiumdrahtverzinnt Kupferdraht

Nicht geeignet: Abrasive oder korrosive Drahtbeschichtungen

Auslegungsdaten

Drahtdurchmesser (mm)
Erforderliche Vorschubgeschwindigkeit (m/s)
Drahtmaterialtyp

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-3,0 m/s Drahtvorschubgeschwindigkeit, 0,1-5,0 N Vorschubkraft, 0,01-0,05 mm Positionierungsgenauigkeit

Belastungs- und Ausfallgrenzen

Drahtvorschubgeschwindigkeit übersteigt 3,5 m/s und verursacht Rutschen, Vorschubkraft fällt unter 0,05 N und verursacht Stillstand, Positionierungsfehler übersteigt 0,1 mm und verursacht Fehlausrichtung

Coulomb-Reibungskoeffizientenabfall unter 0,15 verursacht Rutschversagen, Schrittmotordrehmoment fällt unter 0,02 N·m bei 85°C aufgrund von Neodym-Magnet-Curie-Temperatureffekten, Kugelgewindetrieb-Spiel über 0,03 mm verursacht Positionierungshysterese

Fertigungskontext

Drahtvorschubmechanismus wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschleiß/Rutsch der Vorschubwalze

Ursache: Abrasive Erosion durch Drahtoberflächenverunreinigungen (Rost, Zunder) und übermäßige Spannung, die beschleunigten Rillenverschleiß der Walze verursacht, was zu inkonsistentem Drahtvorschub und Rutschen führt.

Leitungsblockierung/Übermäßiger Widerstand

Ursache: Ansammlung von Drahtspänen, Schmutz oder interner Korrosion innerhalb des Leitungsliners aufgrund schlechter Drahtqualität, mangelnder Reinigung oder Feuchtigkeitseintritt, was Reibung und Vorschubwiderstand erhöht.

Wartungsindikatoren

Unregelmäßiger oder ruckelnder Drahtvorschub begleitet von hörbaren Schleif- oder Klickgeräuschen vom Mechanismus.
Sichtbarer Drahtrückbrand an der Kontaktspitze oder unregelmäßige Schweißraupenbildung, die auf inkonsistente Vorschubgeschwindigkeit hinweist.

Technische Hinweise

Implementieren Sie routinemäßige Inspektion und Reinigung der Vorschubwalzen und Liner mit geeigneten Werkzeugen (z.B. Liner-Reinigungsbürsten) und ersetzen Sie Verbrauchsmaterialien (Walzen, Liner) basierend auf Drahtnutzungsstunden anstatt auf Ausfall.
Stellen Sie eine korrekte Drahtspannungskalibrierung sicher und verwenden Sie hochwertigen, sauberen Draht mit minimalen Oberflächenverunreinigungen; lagern Sie Draht unter trockenen Bedingungen, um feuchtigkeitsinduzierte Korrosion und Schmutzansammlung zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ANSI/AWS D14.1/D14.1M:2018 - Spezifikation für das Schweißen von Industrie- und Werkskränen und anderen FörderanlagenDIN EN ISO 17637:2017 - Zerstörungsfreie Prüfung von Schweißverbindungen - Sichtprüfung von Schmelzschweißverbindungen

Fertigungsgenauigkeit

Drahtvorschubgeschwindigkeitsgenauigkeit: +/- 2% des Sollwerts
Antriebswalzenkonzentrizität: 0,05 mm maximale Rundlaufabweichung

Qualitätsprüfung

Funktionsleistungstest unter Lastbedingungen
Maßliche Überprüfung kritischer Komponenten mit Koordinatenmessgerät

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Dauermagnet-Schrittmotorentmagnetisierung bei 150°C Umgebungstemperatur → Vorschubgeschwindigkeit sinkt auf maximal 0,2 m/s, Positionierungsgenauigkeit verschlechtert sich auf 0,2 mm → Installieren Sie PTC-Thermistoren mit thermischer Abschaltung bei 130°C, verwenden Sie Samarium-Kobalt-Magnete mit 350°C Curie-Temperatur

Antriebswalzen-Polyurethan-Oberflächenhärte steigt von 80 Shore A auf 95 Shore A aufgrund von Ozonrissbildung → Drahtrutschen tritt bei 1,5 m/s Vorschubgeschwindigkeit auf, Vorschubkraftübertragungswirkungsgrad sinkt auf 65% → Implementieren Sie Nitrilkautschukwalzen mit Rußfüllstoff, installieren Sie UV-beständiges Gehäuse mit 400 nm Sperrfilter

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Drahtvorschubmechanismus

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Drahtvorschubmechanismus

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Drahtdurchmesserbereich für diesen Mechanismus?

Der Drahtdurchmesserbereich beträgt 0,5–6,0 mm. Außerhalb dieses Bereichs können die Vorschubrollen rutschen oder den Draht beschädigen.

Wie stellt der Mechanismus eine genaue Vorschublänge sicher?

Er verwendet einen Encoder oder Sensor, um die Drahtverschiebung zu überwachen, und das Steuerungssystem passt den Motor an, um die programmierte Länge mit einer Genauigkeit von ±0,1 mm zu erreichen.

Was sind die Umgebungsgrenzen für den Betrieb?

Der Mechanismus arbeitet bei Temperaturen von 0 bis 50 °C und relativer Luftfeuchtigkeit bis 85% nicht kondensierend. Für staubige oder nasse Umgebungen wird eine Schutzart von IP65 empfohlen.

Welche Wartungssignale deuten auf mögliche Probleme hin?

Inkonsistente Vorschublängen, Drahtrutschen oder ungewöhnliche Geräusche können auf Rollenverschleiß oder Spannungsprobleme hinweisen. Eine regelmäßige Inspektion der Rollen und Spannungsvorrichtungen wird empfohlen.
