Strukturierte Fertigungsdaten · 2026

Linear Förderer

Auf Basis strukturierter CNFX-Herstellerprofile wird Linear Förderer im Bereich Maschinen- und Anlagenbau anhand von Nennlastkapazität bis Fördergeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Linear Förderer wird durch die Baugruppe aus Förderergestell und Band- oder Rollenoberfläche beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Förderer-Komponente für den Transport von Produkten entlang einer geraden Strecke, mit konfigurierbaren Last-, Geschwindigkeits- und Präzisionsoptionen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

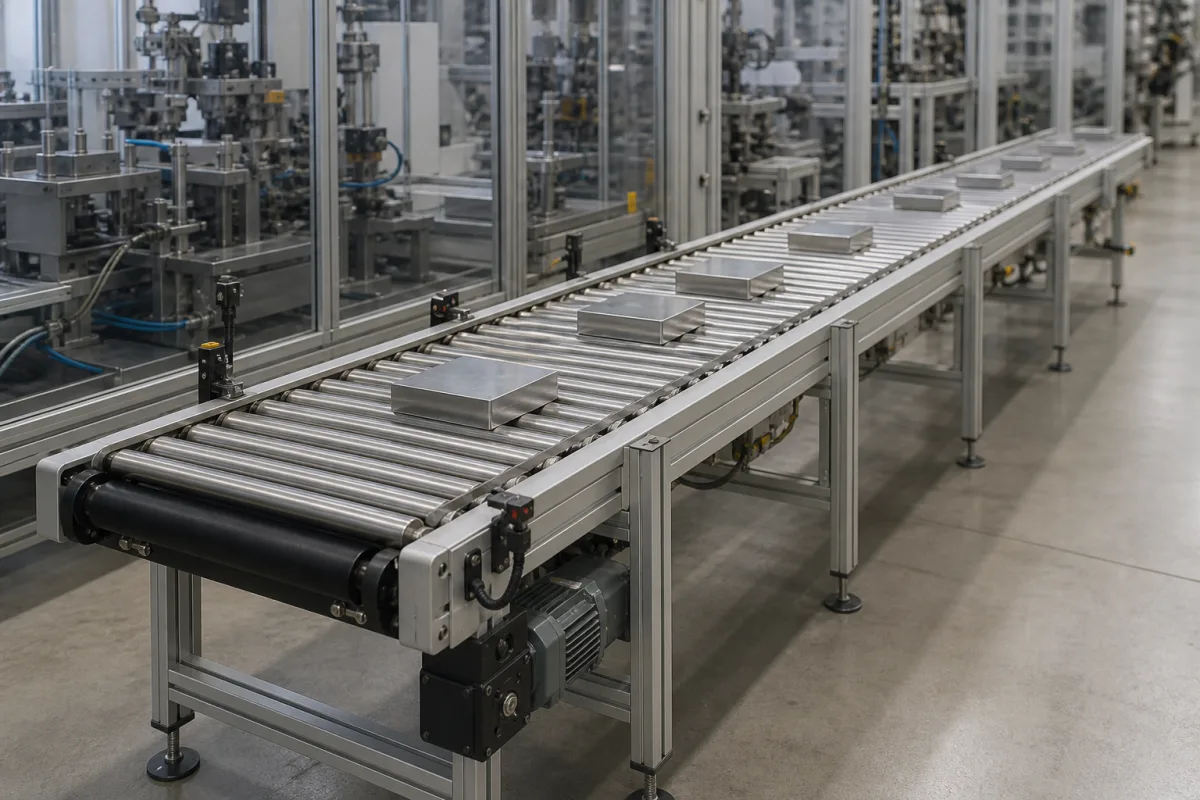

Linear Förderer in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Linear Förderer

Technische Definition

Der Linear Förderer ist eine Komponente in der Maschinen- und Anlagenbauindustrie, die zum Transport von Gütern entlang einer geraden horizontalen oder leicht geneigten Strecke verwendet wird. Er wird typischerweise in größere Produktionslinien, Montagesysteme oder Verpackungsmaschinen integriert. Der Förderer ist in modularen Sektionen erhältlich, sodass Benutzer die Gesamtlänge pro Sektion von 1000 bis 6000 mm konfigurieren können, mit Breiten von 200 bis 1200 mm. Die Nennlastkapazität pro Sektion beträgt 50 bis 500 kg, und die Fördergeschwindigkeit kann mit einem Frequenzumrichter von 0,1 bis 1,5 m/s eingestellt werden. Für Anwendungen, die präzise Positionierung erfordern, bieten servogetriebene Versionen eine Positioniergenauigkeit von ±0,05 mm und eine Wiederholbarkeit von ±0,02 mm. Der Betriebstemperaturbereich liegt bei -10 bis 60 °C, und die Schutzart ist IP54 bis IP65 (gemäß IEC 60529), wobei IP65 für Waschumgebungen geeignet ist. Der Förderer wird von einem Drehstrommotor (220–480 V AC, 50/60 Hz) mit Leistungen von 0,25 bis 5,5 kW angetrieben, abhängig von Last und Geschwindigkeit. Das Rahmensmaterial ist typischerweise Q235-Kohlenstoffstahl oder 304-Edelstahl (gemäß GB/T 700 und GB/T 3280), wobei 304 für Lebensmittel- und Pharmaanwendungen empfohlen wird. Das Gewicht pro Meter für einen Standardstahlrahmen beträgt 80 bis 150 kg/m. Alle Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden.

Funktionsprinzip

Der Linear Förderer funktioniert, indem ein motorgetriebenes Band, eine Kette oder ein Rollensystem Güter entlang einer geraden Strecke bewegt. Der Motor, gesteuert durch einen Frequenzumrichter, setzt die Bandgeschwindigkeit innerhalb des angegebenen Bereichs. Bei servogetriebenen Versionen bietet ein Servomotor präzise Kontrolle über Position und Wiederholbarkeit. Der Förderrahmen unterstützt die bewegte Oberfläche und hält die Ausrichtung aufrecht. Die Last wird über das Band oder die Rollen auf den Rahmen übertragen, der für die Nennkapazität ausgelegt ist. Die Leistung des Systems hängt von der richtigen Auswahl von Motorleistung, Bandtyp und Rahmensmaterial basierend auf Last, Geschwindigkeit und Umgebungsbedingungen der Anwendung ab.

Hauptmaterialien

Edelstahl, Aluminiumlegierung, Polyurethan-Förderband, Stahlkonstruktion, Kunststoffrollen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennlastkapazität	50–500 kg	Maximum load per conveyor section
Fördergeschwindigkeit	0.1–1.5 m/s	Adjustable via variable frequency drive
Positioniergenauigkeit	±0.05 mm	For servo-driven versions
Wiederholgenauigkeit	±0.02 mm	For servo-driven versions
Betriebstemperatur	-10–60 °C	Outside range may affect lubricants and seals
Schutzart	IP54–IP65	IP65 for washdown environmentsIEC 60529
Versorgungsspannung	220–480 V AC	Three-phase, 50/60 Hz
Motorleistung	0.25–5.5 kW	Depends on load and speed
Rahmenmaterial	Q235 / 304	304 stainless for food/pharmaGB/T 700 / GB/T 3280
Förderbreite	200–1200 mm	Custom widths available
Förderlänge	1000–6000 mm	Modular sections for longer runs
Gewicht pro Meter	80–150 kg/m	For standard steel frame

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Förderergestell
Trägt die bewegte Oberfläche und hält sie in Linie; die Nennlast endet hier.
Band- oder Rollenoberfläche
Die Oberfläche, auf der das Produkt fährt – je nach Bauart Band, Kette oder Rollen.
Antriebsmotor
Dreht das Band oder die Rollen.
Frequenzumrichter
Stellt die Bandgeschwindigkeit durch Variation der Motorfrequenz ein.
Servomotor
Ersetzt den VFD-angetriebenen Motor, wo Position und Wiederholbarkeit wichtig sind.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/A (mechanisches System)
Durchflussrate:	0,1 bis 2,0 m/s
Betriebstemperatur:	-20°C bis 80°C

Montage- und Anwendungskompatibilität

verpackte WarenPalettenMontagekomponenten

Nicht geeignet: hochkorrosive chemische Umgebungen

Auslegungsdaten

Fördererlänge (m)
Maximale Belastung pro Meter (kg/m)
Erforderliche Geschwindigkeit (m/s)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-3,0 m/s Lineargeschwindigkeit, 0-100 kg/m verteilte Last

Belastungs- und Ausfallgrenzen

Band-Zugspannung über 25 MPa für PVC-Bänder oder 50 MPa für Polyurethan-Bänder, Rollenlager-Temperatur über 120°C

Polymerketten-Spaltung in Bandmaterialien bei anhaltenden Temperaturen über 80°C, Lager-Schmiermittelabbau bei 120°C, der zu Metall-auf-Metall-Kontakt führt

Fertigungskontext

Linear Förderer wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Bandfehlausrichtung

Ursache: Falsche Vorspannung, verschlissene oder beschädigte Umlenkrollen, unsachgemäße Installation oder Materialansammlung, die zu ungleichmäßiger Belastung führt.

Lagerausfall

Ursache: Unzureichende Schmierung, Kontamination durch Staub oder Schmutz, übermäßige Belastung oder Fehlausrichtung, die zu erhöhter Reibung und Hitze führt.

Wartungsindikatoren

Abnormales Quietschen, Schleifen oder Schaben von Antrieb oder Rollen, das auf Lager verschleiß, Fehlausrichtung oder mangelnde Schmierung hinweist.
Sichtbare Bandspurprobleme, wie seitliches Ablaufen des Bandes oder Reiben an Seitenführungen, die auf Fehlausrichtung, Spannungsprobleme oder verschlissene Komponenten hindeuten.

Technische Hinweise

Einen regelmäßigen Schmierungsplan für alle Lager und beweglichen Teile mit herstellere mpfohlenen Schmiermitteln implementieren und eine ordnungsgemäße Abdichtung zur Kontaminationsvermeidung sicherstellen.
Routine-Kontrollen der Ausrichtung und Spannungseinstellungen für Band und Umlenkrollen durchführen sowie Spurführungen oder Sensoren zur frühzeitigen Erkennung und Korrektur von Fehlausrichtungen installieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 3408-2:2019 (Kugelgewindetriebe - Teil 2: Dynamische Tragzahlen und Betriebslebensdauer)ANSI/ASME B20.1-2021 (Sicherheitsnorm für Förderanlagen und verwandte Ausrüstung)DIN 15207-1:2012 (Stetigförderer - Bandförderer für Schüttgüter - Teil 1: Grundlagen für Berechnung und Bemessung)

Fertigungsgenauigkeit

Schienengeradheit: +/- 0,05 mm pro Meter
Bandspurausrichtung: +/- 1,5 mm über die Gesamtlänge

Qualitätsprüfung

Laserausrichtungsprüfung (Geradheit und Parallelität)
Belastungskapazitätstest mit kalibrierten Gewichten (dynamisch und statisch)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Bandfehlausrichtung über 5 mm von der Mittellinie → Kantenverschleiß fortschreitend zu Banddelaminierung innerhalb von 200 Betriebsstunden → Lasergeführte Ausrichtungssensoren mit automatischer Spannungsanpassung bei 2 mm Abweichungsschwelle

Rollenlager-Kontamination mit Partikeln über ISO 4406 18/16/13 Reinheitsgrad → Erhöhter Rollwiderstand von 0,02 auf 0,08 Reibungskoeffizient, führend zu Motorüberlast bei 150 % Nennstrom → IP65-gekapselte Lager mit Labyrinthdichtungen und Druckluftspülsystem bei 0,5 bar

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Linear Förderer

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

XIAMEN SHENGRONGFA TECHNOLOGY CO., LTD

Xiamen · CN

Fertigt außerdem: Handling System、Silicone Rubber、Industrial Conveyor Belt

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Linear Conveyor”
Quellseite ansehen ↗ rrcsrongfa.com · geprüft am 2026-09-17

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Linear Förderer

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die maximale Lastkapazität des Linear Förderers?

Die Nennlastkapazität pro Sektion beträgt 50 bis 500 kg, abhängig von Modell und Konfiguration. Verifizieren Sie immer die genaue Kapazität für Ihre spezifische Förderersektion mit dem Hersteller.

Kann die Fördergeschwindigkeit eingestellt werden?

Ja, die Fördergeschwindigkeit ist mit einem Frequenzumrichter von 0,1 bis 1,5 m/s einstellbar. Der tatsächliche Geschwindigkeitsbereich kann je nach Modell variieren, daher mit dem Lieferanten bestätigen.

Was ist die Positioniergenauigkeit bei servogetriebenen Versionen?

Bei servogetriebenen Versionen beträgt die Positioniergenauigkeit ±0,05 mm und die Wiederholbarkeit ±0,02 mm. Diese Werte sind Referenzbereiche und sollten für die spezifische Servokonfiguration verifiziert werden.

Welche Materialien sind für den Förderrahmen verfügbar?

Das Rahmensmaterial ist typischerweise Q235-Kohlenstoffstahl oder 304-Edelstahl, gemäß GB/T 700 und GB/T 3280. 304-Edelstahl wird für Lebensmittel- und Pharmaanwendungen empfohlen. Bestätigen Sie die Materialeignung mit dem Hersteller.
