Technische Definition

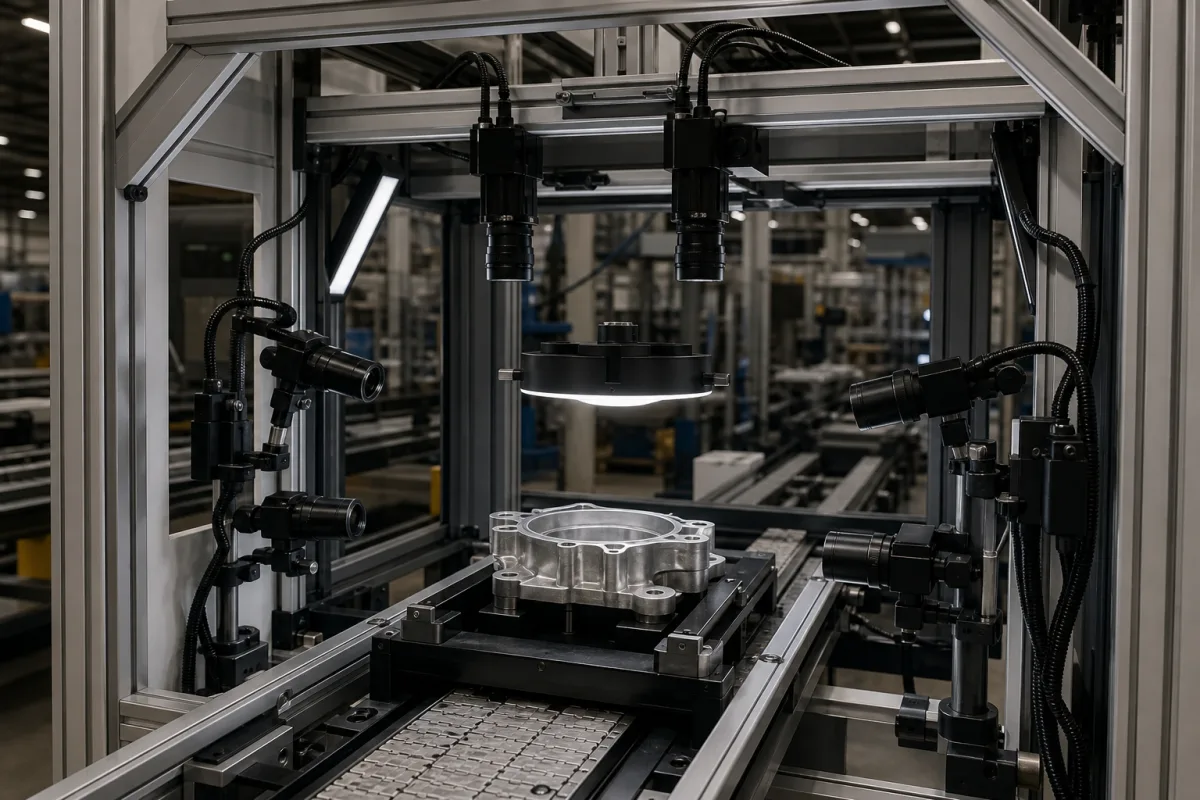

Das Machine-Vision-Kamera-Array ist eine kritische Komponente des Qualitätsprüfmoduls und besteht aus mehreren synchronisierten Industriekameras, die strategisch positioniert sind, um hochauflösende Bilder aus verschiedenen Winkeln aufzunehmen. Es ermöglicht die automatische Erkennung von Defekten, Maßprüfung, Oberflächeninspektion und Qualitätsbewertung entlang der Produktionslinien und stellt sicher, dass Produkte die festgelegten Standards erfüllen, bevor sie zu späteren Fertigungsstufen übergehen. Das Array ist für die Integration in automatisierte Inspektionssysteme ausgelegt und bietet Echtzeit-Bildaufnahme und -verarbeitung. Es wird typischerweise in Fertigungsumgebungen eingesetzt, in denen eine konsistente, schnelle Qualitätskontrolle erforderlich ist. Die Konfiguration des Systems kann an verschiedene Inspektionsaufgaben angepasst werden, wobei die Anzahl der Kameras je nach Abdeckungsbedarf zwischen 4 und 16 liegt. Jede Kamera bietet eine Auflösung zwischen 5 und 20 Megapixeln, was eine feine Defekterkennung ermöglicht. Die Bildrate variiert zwischen 30 und 120 Bildern pro Sekunde, geeignet für Hochgeschwindigkeits-Produktionslinien. Das Sichtfeld kann zwischen 60 und 120 Grad eingestellt werden, um größere Teile zu erfassen. Die Inspektionsgenauigkeit ist mit ±0,05 mm im Arbeitsabstand angegeben, der von 200 bis 1000 mm eingestellt werden kann. Der Betriebstemperaturbereich liegt bei 0 bis 50 °C, nicht kondensierend. Das Gehäuse ist gemäß IEC 60529 mit IP54 bis IP65 staub- und wassergeschützt. Das System benötigt eine stabilisierte 24-V-Gleichstromversorgung (±10 %) und verbraucht je nach Kameraanzahl und Beleuchtung zwischen 50 und 150 W. Die Datenübertragung erfolgt über GigE- oder USB3.0-Schnittstellen. Das Gewicht ohne Montagehalterung liegt zwischen 5 und 20 kg. Zu den verwendeten Materialien gehören Aluminiumlegierungsgehäuse, optische Glaslinsen, CMOS/CCD-Sensoren und Kupferdraht. Für spezifische Anwendungen sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Das Array funktioniert, indem mehrere Industriekameras synchronisiert werden, um gleichzeitig Bilder von Produkten aufzunehmen, die den Inspektionsbereich passieren. Diese Bilder werden in Echtzeit von Vision-Software-Algorithmen verarbeitet, die Merkmale wie Abmessungen, Farbe, Textur und das Vorhandensein von Defekten analysieren. Das System vergleicht die erfassten Daten mit vordefinierten Qualitätsparametern, um nicht konforme Artikel zu identifizieren. Die Synchronisation gewährleistet konsistente Beleuchtung und Timing, was präzise Messungen ermöglicht. Das Funktionsprinzip beruht auf der präzisen Positionierung der Kameras und der Kalibrierung ihrer Sichtfelder, um den erforderlichen Inspektionsbereich abzudecken. Das System kann so konfiguriert werden, dass die Bildaufnahme basierend auf dem Vorhandensein von Produkten über Sensoren oder Encoder ausgelöst wird. Die aufgenommenen Bilder werden dann über die Schnittstelle an eine Verarbeitungseinheit übertragen, wo Algorithmen die Analyse durchführen. Die Ergebnisse werden verwendet, um fehlerhafte Produkte auszusortieren oder Feedback für die Prozesssteuerung zu geben. Die Genauigkeit des Systems hängt von Faktoren wie Kameraauflösung, Objektivqualität, Beleuchtungsbedingungen und der Stabilität der Montagestruktur ab. Regelmäßige Kalibrierung und Wartung sind erforderlich, um die Leistung aufrechtzuerhalten.
