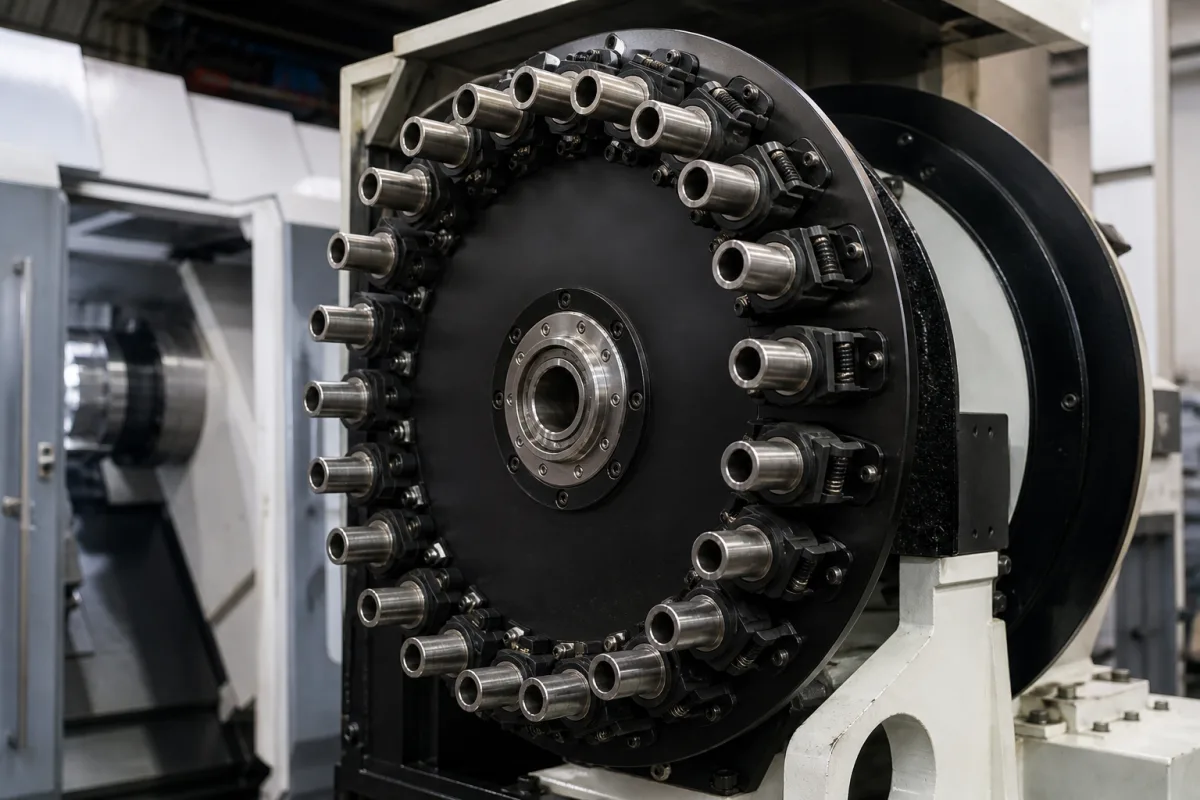

Magazin-Karussell/Trommel

Das Magazin-Karussell/Trommel ist die zentrale rotierende Baugruppe eines Werkzeugmagazinsystems, das mehrere Schneidwerkzeuge in organisierten Positionen hält. Es dreht sich, um das benötigte Werkzeug dem Werkzeugwechsler zu präsentieren, wodurch schnelle und automatische Werkzeugwechsel während CNC-Bearbeitungsvorgängen ermöglicht werden. Diese Komponente ist entscheidend für die Aufrechterhaltung der Bearbeitungseffizienz und die Minimierung von Nebenzeiten. Das Karussell/die Trommel dreht sich um eine zentrale Achse, angetrieben durch einen Servomotor oder ähnlichen Aktuator. Werkzeugpositionen werden präzise indexiert. Wenn ein Werkzeugwechsel vom CNC-Controller befohlen wird, dreht sich das Karussell, um die erforderliche Werkzeugtasche mit der Werkzeugwechselposition auszurichten. Ein Verriegelungsmechanismus sichert die Trommel während der Bearbeitung, und Sensoren überprüfen die korrekte Positionierung. Typische Spezifikationen umfassen eine Werkzeugkapazität von 16 bis 60 Werkzeugen, maximalen Werkzeugdurchmesser von 75 bis 125 mm (volle Taschen; benachbarte leere Taschen ermöglichen größere Durchmesser), maximale Werkzeuglänge von 300 bis 400 mm und maximales Werkzeuggewicht von 8 bis 25 kg. Die Indexiergenauigkeit reicht von ±0,005 bis ±0,02 mm, und die Indexierzeit pro Station von 0,5 bis 2,5 Sekunden. Das Nenndrehmoment beträgt 20 bis 150 N·m, die Betriebsspannung 24 V DC ±10%, und die Betriebstemperatur reicht von -40 bis 85 °C (nicht kondensierend; unter -40°C können Dichtungen versagen). Der Schutzgrad beträgt IP54 bis IP65 nach IEC 60529, geeignet für Kühlmittel-Abwaschumgebungen. Materialien in den Unterlagen umfassen legierten Stahl und Gusseisen; eine typische Gusseisenqualität ist QT500-7 nach GB/T 1348, mit Alternative 40Cr (AISI 5140). Das Gewicht hängt von Kapazität und Material ab und reicht von 50 bis 200 kg. Diese Werte sind Verzeichnis-Referenzbereiche und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Das Karussell/die Trommel dreht sich um eine zentrale Achse, angetrieben durch einen Servomotor oder ähnlichen Aktuator. Werkzeugpositionen werden präzise indexiert. Wenn ein Werkzeugwechsel vom CNC-Controller befohlen wird, dreht sich das Karussell, um die erforderliche Werkzeugtasche mit der Werkzeugwechselposition auszurichten. Ein Verriegelungsmechanismus sichert die Trommel während der Bearbeitung, und Sensoren überprüfen die korrekte Positionierung.
