Technische Definition

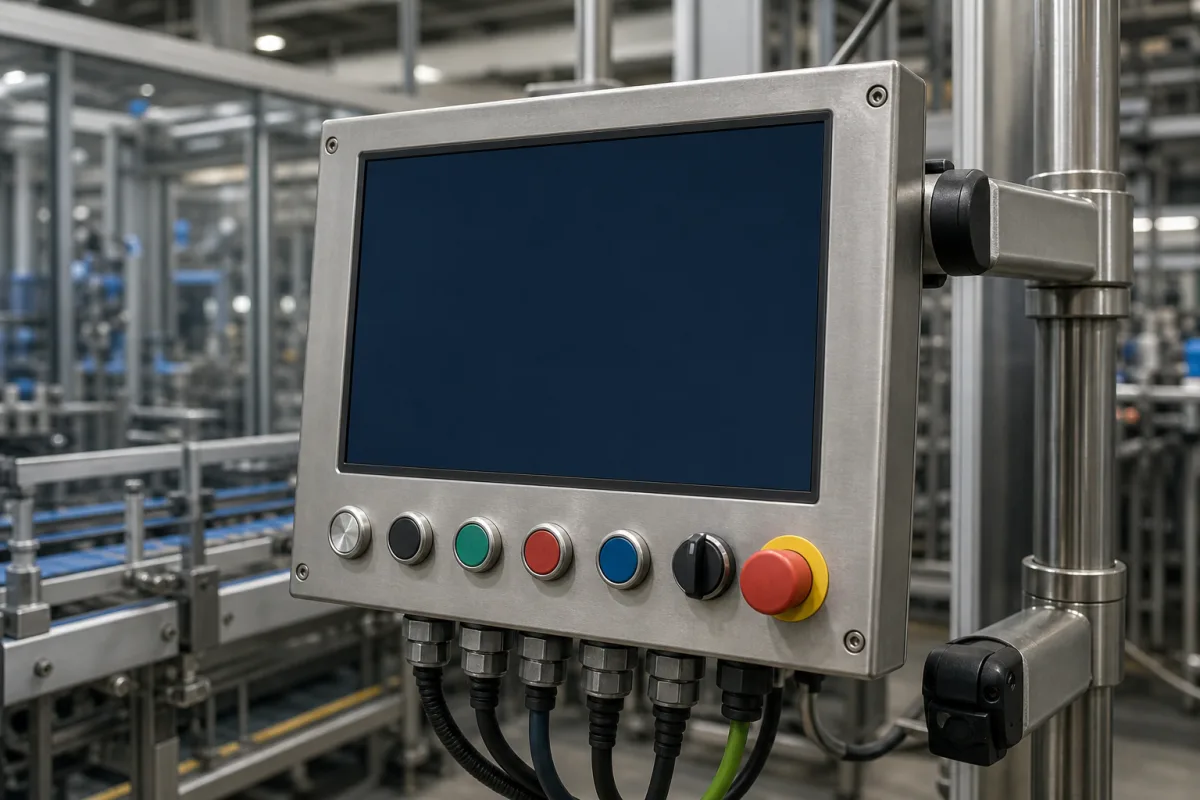

Das Operator HMI Panel ist eine kritische Komponente in einem Steuerungs- und Überwachungssystem und dient als primäre physische Schnittstelle zwischen menschlichen Bedienern und automatisierten Maschinen oder Prozessen. Es integriert Anzeigebildschirme, Eingabegeräte (wie Touchscreens, Tasten oder Tastaturen) und manchmal Kontrollleuchten, um Echtzeit-Datenvisualisierung, Alarmmeldungen und Befehlseingabefunktionen bereitzustellen, die eine effiziente Überwachung und Intervention in industriellen Abläufen ermöglichen. Das Panel empfängt Datensignale (z. B. Prozessvariablen, Gerätestatus) von SPSen, Sensoren oder anderen Steuerungen über Kommunikationsprotokolle. Es verarbeitet und rendert diese Daten auf seinem Display. Bedienereingaben (Befehle, Sollwerte) werden von seinen Eingabegeräten erfasst, in Steuersignale umgewandelt und an das Steuerungssystem zurückgesendet, um den Prozess anzupassen. Typische Spezifikationen umfassen Bildschirmgrößen von 7 bis 15 Zoll, Auflösungen von 800×480 bis 1920×1080 Pixeln, resistive oder kapazitive Touchscreens, Prozessoren von 600 MHz bis 1,6 GHz, Speicher von 256 MB bis 4 GB, Betriebstemperaturen von 0 bis 50 °C, Lagertemperaturen von -20 bis 60 °C, Luftfeuchtigkeit von 10 bis 90 % rF (nicht kondensierend), Schutzarten von IP54 bis IP65 (gemäß IEC 60529), Eingangsspannung von 24 V DC ±10 % (AC-Versionen verfügbar), Leistungsaufnahme von 10 bis 30 W, Kommunikationsanschlüsse (Ethernet, RS-232, RS-485, USB) von 2 bis 4, Gewicht von 1,5 bis 5,0 kg und Einbauausschnitte von 192×138 bis 410×310 mm. Materialien umfassen typischerweise Polycarbonat oder Glas für den Bildschirm, Aluminium oder Stahl für das Gehäuse, Kunststoff für Tasten/Tastaturen und elektronische Komponenten (Leiterplatte, Steckverbinder). Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten vor der Beschaffung oder Installation.
Funktionsprinzip
Das Panel empfängt Datensignale (z. B. Prozessvariablen, Gerätestatus) von SPSen, Sensoren oder anderen Steuerungen über Kommunikationsprotokolle. Es verarbeitet und rendert diese Daten auf seinem Display. Bedienereingaben (Befehle, Sollwerte) werden von seinen Eingabegeräten erfasst, in Steuersignale umgewandelt und an das Steuerungssystem zurückgesendet, um den Prozess anzupassen. Das Panel arbeitet innerhalb spezifizierter Umgebungsgrenzen (Temperatur, Luftfeuchtigkeit, Schutzart) und erfordert eine geeignete Stromversorgung (24 V DC ±10 %). Kommunikationsanschlüsse (Ethernet, RS-232, RS-485, USB) ermöglichen den Datenaustausch. Bei der Auswahl verifizieren Sie die Kompatibilität mit dem Steuerungssystem, die erforderliche Bildschirmgröße und Auflösung, den Touch-Typ, die Prozessorgeschwindigkeit, den Speicher und die Umgebungsbedingungen. Während des Betriebs überwachen Sie auf Anzeigestörungen, nicht reagierende Eingaben oder Kommunikationsfehler, die auf Störungen hinweisen können. Fehlergrenzen umfassen das Überschreiten der Betriebstemperatur oder Luftfeuchtigkeit, Stromversorgungsprobleme oder physische Schäden. Bestätigen Sie immer modellspezifische Parameter und Normen mit dem Hersteller.
