Technische Definition

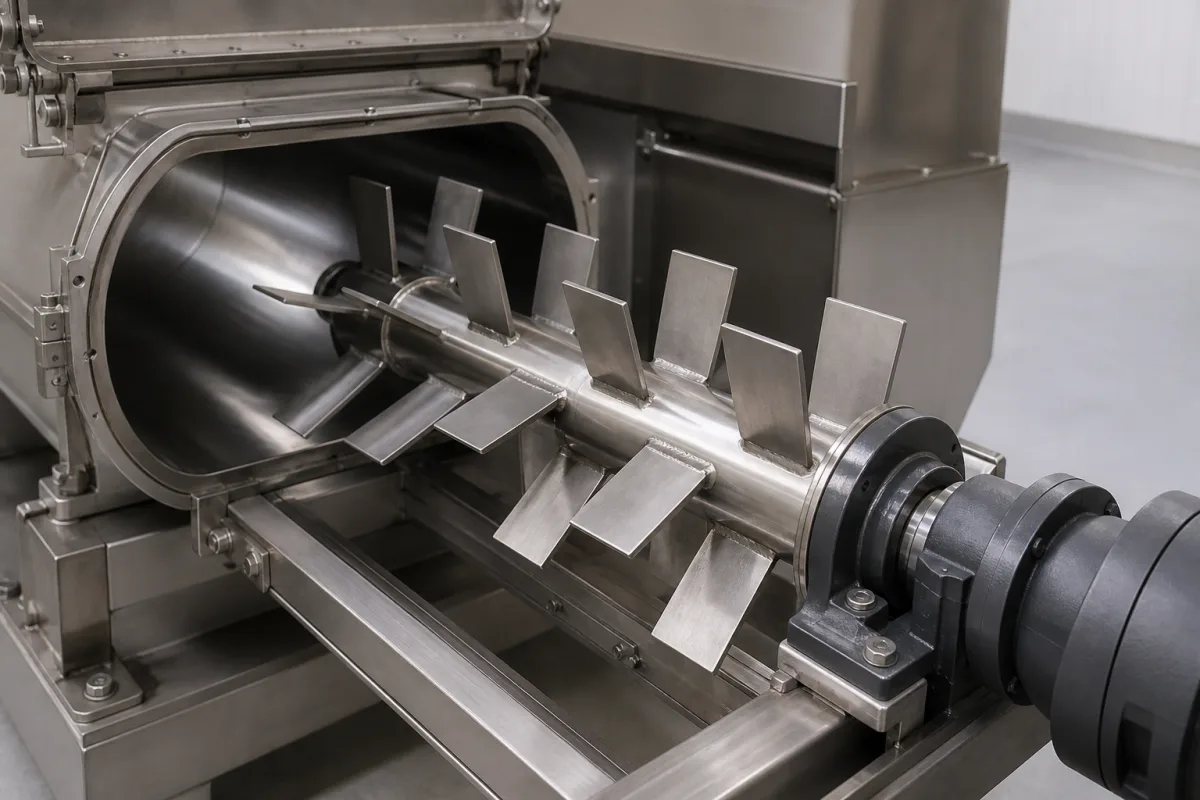

In Pulverzuführsystemen ist das Schaufelrad eine kritische mechanische Komponente, die sich dreht, um eine kontrollierte Bewegung von pulverförmigen Materialien zu erzeugen. Es besteht typischerweise aus einer zentralen Nabe mit mehreren radialen Schaufeln oder Paddeln, die das Pulver aufnehmen, schieben oder agitieren, um konsistente Durchflussraten zu gewährleisten und Materialbrückenbildung oder Verstopfungen in Trichtern, Zuführern und Förderleitungen zu verhindern. Das Schaufelrad ist für die Integration in Zuführgeräte ausgelegt, bei denen eine präzise Materialhandhabung erforderlich ist. Zu den Konstruktionsmaterialien gehören Edelstahl, Kohlenstoffstahl und lebensmittelechter Kunststoff, wobei Edelstahlsorten wie SS304 oder SS316L für korrosionsbeständige oder lebensmittelechte Anwendungen spezifiziert sind. Zu den wichtigsten Parametern gehören Nennleistung von 1,5 bis 7,5 kW, Drehzahl von 30 bis 120 U/min, Schaufeldurchmesser von 200 bis 800 mm und Wellendurchmesser von 40 bis 120 mm. Die Oberflächenrauheit liegt zwischen Ra 0,8 und 3,2 μm, und die Betriebstemperatur reicht von -20 bis 120°C. Die maximale Wellendrehzahl beträgt 150 U/min, und das Gewicht variiert zwischen 15 und 120 kg. Die Auswuchtgüteklasse ist G6.3 gemäß ISO 21940-11. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Schaufelrad ist eine Komponente, keine eigenständige Maschine, und seine Leistung hängt von der Konstruktion des Zuführsystems, den Materialeigenschaften und den Betriebsbedingungen ab. Bei der Beschaffung sind modellspezifische Parameter und Normen mit dem Hersteller oder Lieferanten zu verifizieren. Regelmäßige Inspektionen auf Verschleiß, Unwucht und Materialansammlungen werden empfohlen, um die Leistung zu erhalten und Ausfälle zu vermeiden.
Funktionsprinzip
Das Schaufelrad dreht sich um eine zentrale Achse, wobei seine Schaufeln mit dem Pulvermaterial in Kontakt kommen. Während der Drehung verdrängen die Schaufeln das Pulver und erzeugen eine Schub- oder Förderwirkung. Drehzahl, Schaufeldesign und Winkel bestimmen die Durchflussrate und Mischeffizienz. In einigen Systemen kann es auch dazu dienen, Klumpen zu brechen oder die Pulverhomogenität aufrechtzuerhalten. Das Schaufelrad wird von einem Motor angetrieben, und seine Geschwindigkeit wird gesteuert, um den erforderlichen Durchsatz zu erreichen. Die Schaufeln sind so konstruiert, dass sie den Materialabbau minimieren und gleichzeitig einen gleichmäßigen Fluss gewährleisten. Die Welle wird von Lagern gestützt, und die gesamte Baugruppe ist abgedichtet, um Pulverlecks zu verhindern. Das Funktionsprinzip beruht auf mechanischer Verdrängung, nicht auf pneumatischen oder Vakuumsystemen, und eignet sich daher für Schwerkraftzuführung oder dosierte Zuführung.
