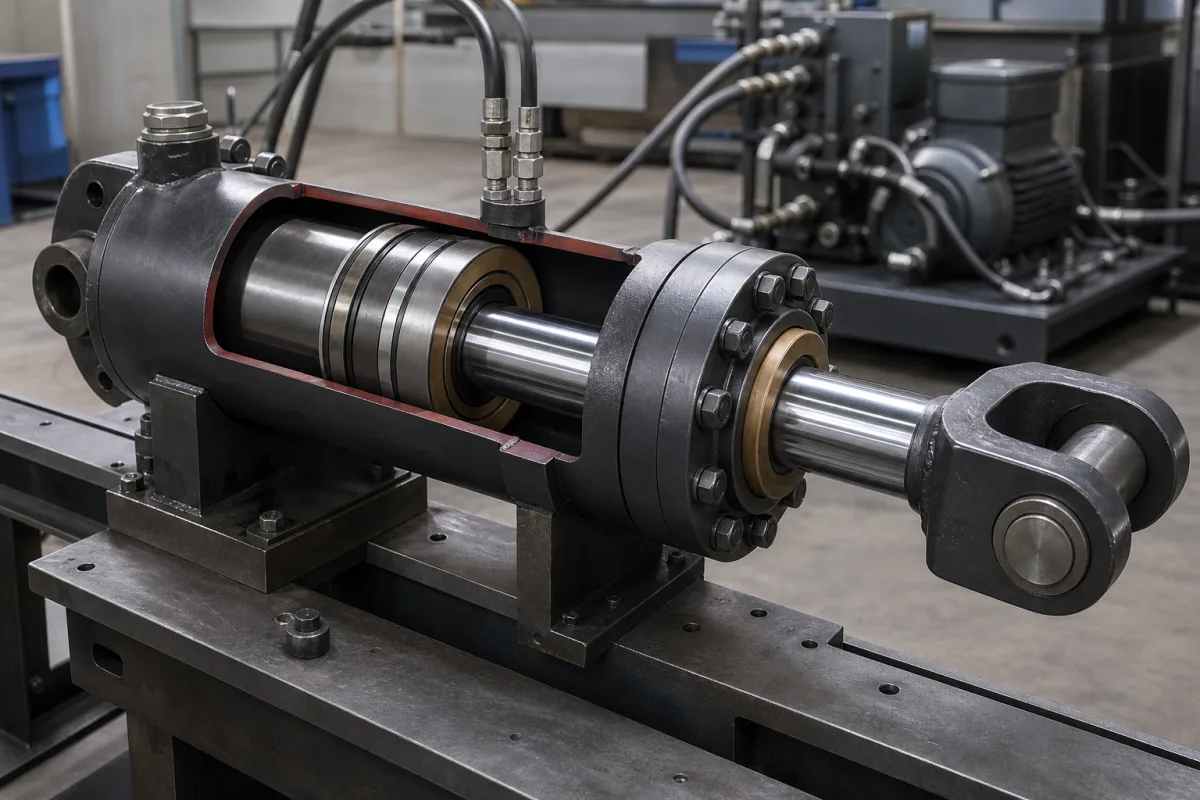

Kolben und Kolbenstange (Ram)

In einer Hydraulikzylinder-Baugruppe bilden Kolben und Kolbenstange (Ram) die zentrale Bewegungskomponente. Der im Zylinderrohr abgedichtete Kolben wandelt hydraulischen Druck in lineare mechanische Kraft um. Diese Kraft wird direkt über die starre Kolbenstange (bzw. den Ram) übertragen, um Arbeit an einer externen Last zu verrichten. Die Integrität der Baugruppe ist entscheidend für effiziente Kraftübertragung und präzise Bewegungssteuerung in Hydrauliksystemen. Diese Komponente wird typischerweise aus gehärtetem legiertem Stahl oder verchromtem Stahl hergestellt, mit Werkstoffgüten wie 45# Kohlenstoffstahl und Oberflächenbehandlungen wie Hartverchromung (Cr-beschichtet) für Verschleißfestigkeit. Standardabmessungen entsprechen ISO 6020-2, mit Bohrungsdurchmessern von 40 bis 320 mm, Stangendurchmessern von 20 bis 220 mm und Hublängen von 50 bis 6000 mm (Sonderlängen auf Anfrage). Der Betriebsdruck beträgt typischerweise 1,0 bis 1,6 MPa, mit einem maximalen Druck von 25 MPa. Die Betriebstemperatur reicht von -20°C bis 80°C, begrenzt durch die Dichtungsmaterialien. Die Oberflächenrauheit ist mit 0,2 bis 0,4 µm Ra (ISO 1302) spezifiziert, und die Zylindrizitätstoleranz beträgt 0,01 bis 0,02 mm (ISO 1101). Das Gewicht variiert je nach Größe und Material zwischen 5 und 500 kg. Diese Parameter dienen als Referenzbereiche für Auswahl und Verifizierung. Die tatsächlichen Werte müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die aufgeführten Normen (ISO 6020-2, ISO 1302, ISO 1101, GB/T 699, GB/T 11379) sind Beschaffungsreferenzen, kein Nachweis für Zertifizierung oder Konformität. Überprüfen Sie immer modellspezifische Werte und Normen vor Kauf oder Integration.

Hydraulikflüssigkeit unter Druck wirkt auf die Oberfläche des Kolbens und erzeugt eine lineare Kraft (Kraft = Druck × Fläche). Diese Kraft drückt den Kolben, und die befestigte massive Stange überträgt diese Schub-/Zugkraft in gerader Linie auf das Werkzeug, den Pressentisch oder ein anderes betätigtes Element. Die Stange muss starr und präzise ausgerichtet sein, um Biegung oder übermäßigen Verschleiß zu vermeiden. Die Dichtungen des Kolbens verhindern Flüssigkeitslecks und erhalten die Druckintegrität. Die Baugruppe wandelt hydraulische Energie in kontrollierte mechanische Bewegung um und ermöglicht präzise Positionierung und Kraftanwendung in Industriemaschinen.
