Technische Definition

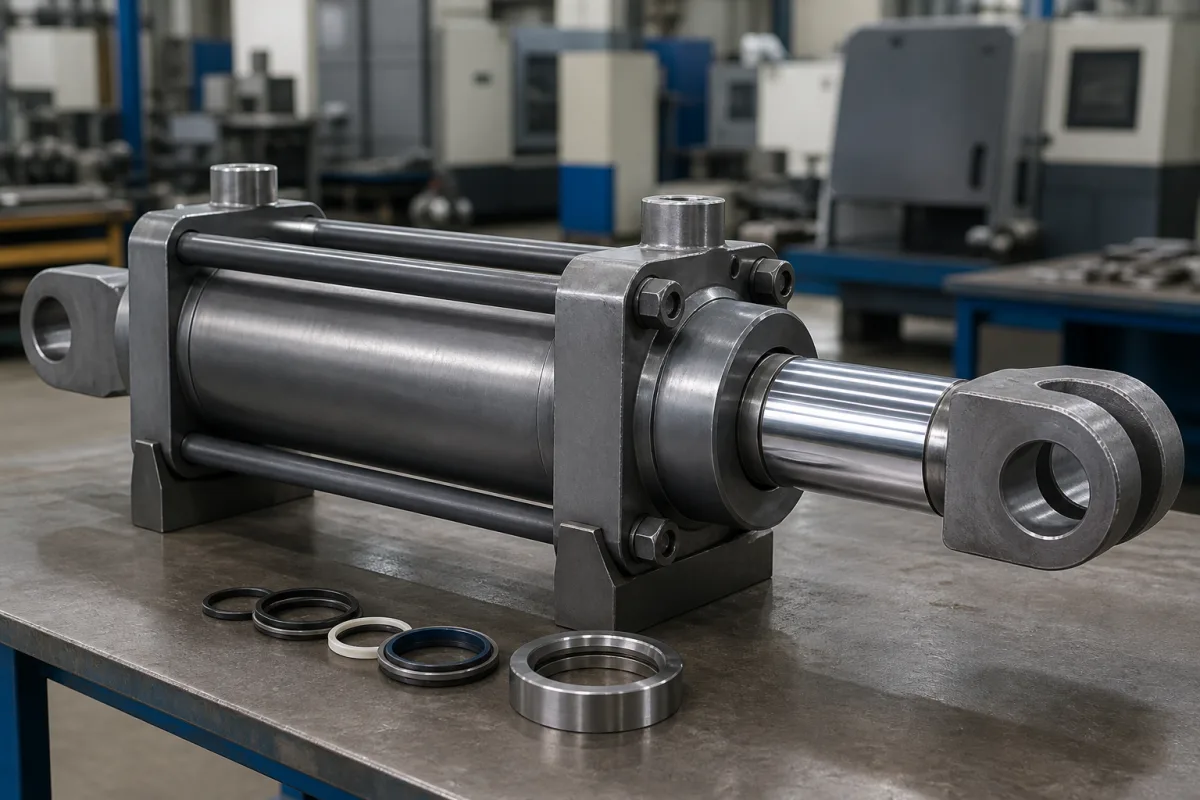

In einer industriellen Metallbiegepresse ist die Hydraulikzylinder-Baugruppe der Kernantriebsmechanismus. Sie besteht aus einem Hydraulikzylinder, Kolben (Stößel), Dichtungen und Montageteilen. Ihre Funktion besteht darin, Hochdruck-Hydraulikflüssigkeit vom Pumpensystem aufzunehmen und diesen Druck in einen kräftigen, kontrollierten linearen Hub umzuwandeln. Diese Abwärtskraft wird direkt auf das Werkzeug (Matrize/Stempel) ausgeübt, um Metallwerkstücke plastisch zu verformen und auf den gewünschten Winkel und die gewünschte Form zu biegen. Die Baugruppe ist für hohe zyklische Belastungen und Drücke ausgelegt. Der Zylinderrohr besteht typischerweise aus legiertem Stahl (z. B. ST52 nach DIN 2391), um Innendruck standzuhalten, während die Kolbenstange oft aus verchromtem Stahl (z. B. 45# nach GB/T 699) für Verschleißfestigkeit besteht. Dichtungen, üblicherweise NBR (nach ISO 1629), verhindern Flüssigkeitslecks und werden basierend auf Betriebstemperatur und Flüssigkeitskompatibilität ausgewählt. Bohrungsdurchmesser, Hublänge und Betriebsdruck bestimmen die Kraftkapazität (Kraft = Druck × Fläche). Zum Beispiel ergeben ein Bohrungsdurchmesser von 50–200 mm und ein Betriebsdruck von 1,0–1,6 MPa eine Kraftkapazität von 50–500 kN. Die Baugruppe arbeitet in einem Temperaturbereich von -20°C bis 80°C, und die Oberflächenrauheit der Kolbenstange (Ra 0,2–0,4 µm) ist entscheidend für Dichtungslebensdauer und Reibung. Bei der Auswahl oder Überprüfung einer Hydraulikzylinder-Baugruppe bestätigen Sie Bohrungsdurchmesser, Hublänge, Betriebsdruck und Kraftkapazität gegen die spezifische Pressenanwendung. Stellen Sie sicher, dass Zylinderrohrmaterial, Kolbenstangenmaterial und Dichtungsmaterial den erforderlichen Normen entsprechen (z. B. ISO 6020-2, DIN 2391, GB/T 699, ISO 1629). Überprüfen Sie den maximalen Druck (2,5 MPa), um bleibende Verformung zu vermeiden. Stellen Sie sicher, dass die Betriebstemperatur 80°C nicht überschreitet, um Dichtungsabbau zu verhindern. Das Zylindergewicht (15–120 kg) beeinflusst Handhabung und Montagedesign. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Werte und die Einhaltung geltender Normen zu bestätigen.
Funktionsprinzip
Hydraulikflüssigkeit, von einer Pumpe unter Druck gesetzt, wird in die Zylinderkammer hinter dem Kolben geleitet. Der Druck wirkt auf die Kolbenfläche und erzeugt eine Kraft (Kraft = Druck × Fläche). Diese Kraft drückt die Kolbenstange (den Stößel) in einem linearen Hub nach außen. Richtung, Geschwindigkeit und Kraft des Hubs werden durch Hydraulikventile gesteuert. Dichtungen verhindern Flüssigkeitslecks, und die Baugruppe ist für hohe zyklische Belastungen und Drücke ausgelegt.
