Technische Definition

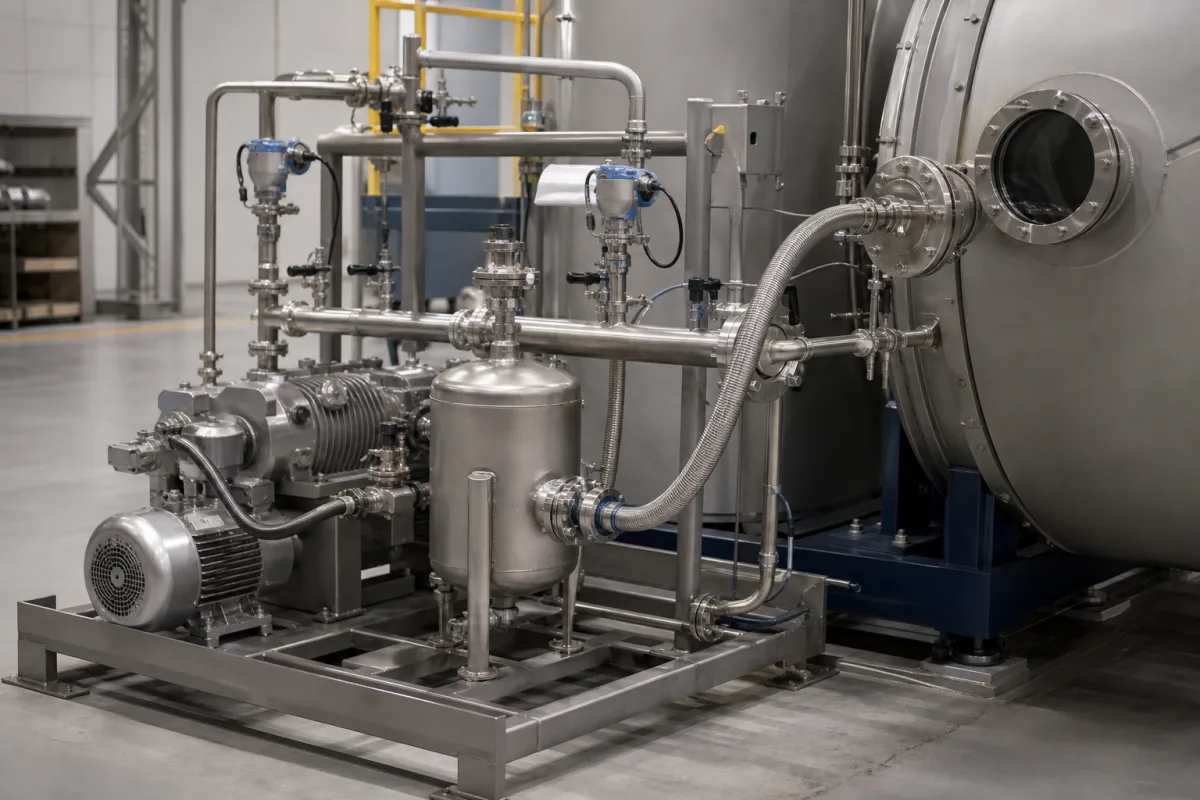

Das Druck-/Vakuumsystem ist eine kritische Komponente des Testkammermoduls, das positive Druck- oder Vakuumbedingungen in der Kammer erzeugt, aufrechterhält und reguliert. Es ermöglicht die Simulation verschiedener atmosphärischer Bedingungen für Tests von Produkten unter kontrollierten Druckumgebungen, wesentlich für Anwendungen in der Luft- und Raumfahrt, Automobilindustrie, Elektronik und Materialprüfung. Das System besteht typischerweise aus Pumpen (Vakuumpumpen zur Erzeugung von Vakuum, Kompressoren zur Erzeugung von Druck), Ventilen, Drucksensoren und Steuereinheiten. Es funktioniert, indem entweder Luftmoleküle aus der Kammer entfernt werden, um Vakuum zu erzeugen, oder Druckluft/Gas eingeleitet wird, um positiven Druck zu erzeugen, wobei Rückkopplungssteuerungen präzise Druckniveaus gemäß den Testprotokollen aufrechterhalten. Zu den wichtigsten Parametern gehören ein Betriebsdruckbereich von 1,0–1,6 MPa, ein Vakuumbereich von 0,1–101,3 kPa absolut, Druckgenauigkeit von ±0,5 % vom Messbereich, Vakuumgenauigkeit von ±0,1 kPa und eine Helium-Leckrate von ≤1×10⁻⁹ Pa·m³/s (ISO 21360). Das System arbeitet in einem Umgebungstemperaturbereich von -40 bis 85 °C, benötigt eine 220–240 V AC, 50/60 Hz einphasige Stromversorgung und verbraucht 1,5–3,0 kW je nach Pumpengröße. Der Schutzgrad ist IP54–IP65 (IEC 60529), medienberührte Teile bestehen aus 316L-Edelstahl (ASTM A240), und das System wiegt 150–300 kg mit Abmessungen von 800×600×1200 bis 1200×800×1500 mm. In den Unterlagen aufgeführte Materialien umfassen Edelstahl, Aluminiumlegierungen und hochwertige Dichtungen und Dichtungsmaterialien. Dieser Verzeichniseintrag bietet Referenzwerte; modellspezifische Spezifikationen und Normkonformität müssen mit dem Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Das System verwendet Pumpen, um entweder Luft aus der Kammer zu evakuieren und Vakuum zu erzeugen oder Luft/Gas zu komprimieren, um positiven Druck aufzubauen. Ventile steuern den Durchfluss, Drucksensoren überwachen die Niveaus, und eine Steuereinheit passt den Betrieb basierend auf Rückmeldungen an, um den Sollwert zu halten. Für Vakuum entfernt eine Vakuumpumpe Luftmoleküle; für Druck führt ein Kompressor Gas zu. Das Steuersystem gewährleistet eine präzise Regelung innerhalb der angegebenen Genauigkeit.
