Technische Definition

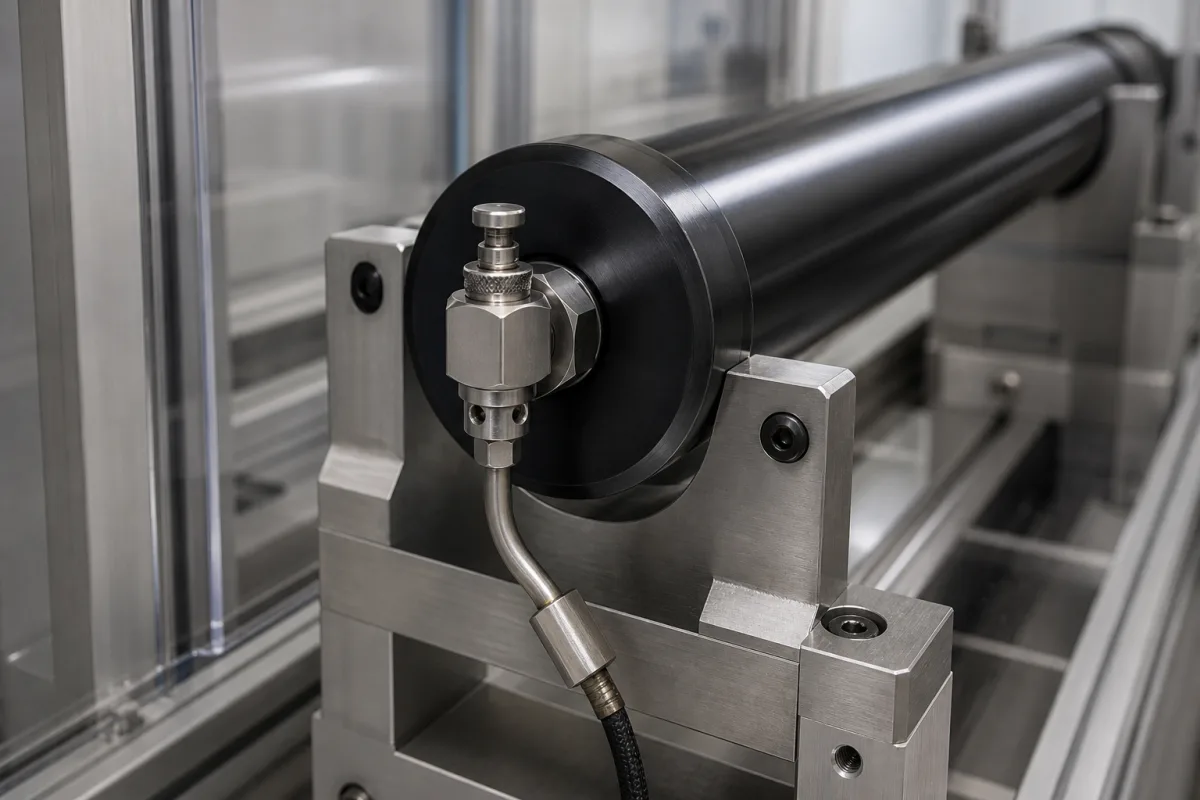

Das Ablassventil ist eine kritische Sicherheitskomponente in einem Gaslift-Zylindersystem, die dazu dient, übermäßigen Gasdruck automatisch oder manuell abzulassen, um Überdruck und mögliches Versagen des Zylinders oder angeschlossener Geräte zu verhindern. Es gewährleistet Betriebssicherheit und Systemintegrität. Dieses Ventil wird typischerweise am Zylinderkopf oder -körper installiert und ist in Messing oder Edelstahl (SS316) erhältlich, mit Elastomerdichtungen (FKM), die für nicht korrosive Gase oder Hydrauliköl geeignet sind. Der Betriebsdruckbereich beträgt 1,0–1,6 MPa, mit einem Öffnungsdruck-Sollwert von 0,8–1,2 MPa. Die Durchflusskapazität beträgt 50–200 l/min bei einem Differenzdruck von 0,1 MPa. Die Anschlussgrößen reichen von 1/4 bis 1 Zoll G-Gewinde (ISO 228-1). Der Temperaturbereich beträgt -20 bis 80 °C, begrenzt durch die Elastomerdichtung. Das Gewicht variiert je nach Größe zwischen 0,5 und 2,5 kg. Die Leckrate beträgt ≤0,1 ml/min bei 1,1-fachem Sollwert. Die Druckeinstelltoleranz beträgt ±5 % des Sollwerts, die Wiederholbarkeit ±2 %. Diese Werte sind Richtwerte aus dem Verzeichnis und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden. Das Ventil öffnet, wenn der interne Gasdruck den vorgegebenen Sollwert überschreitet, und lässt Gas entweichen, bis sich der Druck normalisiert. Es kann federbelastet, pilotgesteuert oder manuell betätigt sein und schließt sich dann automatisch oder manuell wieder, sobald der sichere Druck wiederhergestellt ist. Regelmäßige Inspektion und Prüfung werden empfohlen, um die ordnungsgemäße Funktion sicherzustellen. Wenn das Ventil nicht wieder abdichtet oder übermäßig leckt, sollte es ersetzt werden. Überprüfen Sie vor der Installation immer modellspezifische Parameter und Normen mit dem Hersteller.
Funktionsprinzip
Das Entlastungsventil funktioniert, indem es den internen Gasdruck im Gashebezylinder erfasst. Wenn der Druck einen vorgegebenen Sollwert (Öffnungsdruck) überschreitet, öffnet das Ventil und lässt Gas durch den Auslass entweichen. Dadurch sinkt der Druck, bis er unter den Sollwert fällt, woraufhin das Ventil wieder schließt, entweder automatisch über eine Feder oder manuell. Das Ventil kann federbelastet, pilotgesteuert oder manuell betätigt sein, je nach Konstruktion. Der federbelastete Typ verwendet eine Feder, um das Ventil geschlossen zu halten, bis der Gasdruck die Federkraft überwindet. Pilotgesteuerte Ventile verwenden ein kleines Pilotventil, um das Hauptventil zu steuern und eine präzise Druckregelung zu ermöglichen. Manuelle Ventile erfordern, dass ein Bediener sie öffnet oder schließt. Sobald der Druck normalisiert ist, schließt das Ventil wieder, um weiteren Gasverlust zu verhindern. Dieser Zyklus stellt sicher, dass der Zylinder und die angeschlossenen Geräte vor Überdruck geschützt sind.
