Technische Definition

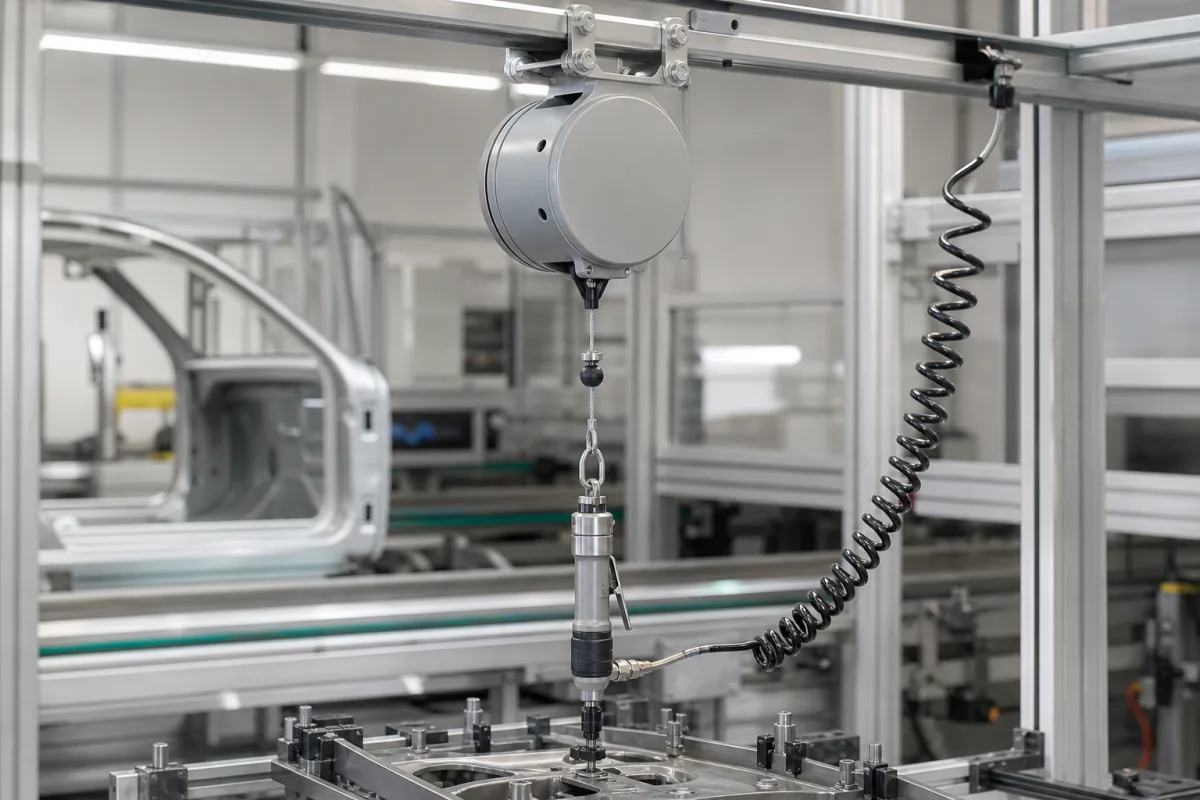

Der Werkzeugbalancer / Aufroller ist eine Komponente, die in Montagearbeitsplätzen, insbesondere in der Innenmontagestation, verwendet wird, um eine kontrollierte Aufhängung und Einziehung von Werkzeugen oder Kabeln zu ermöglichen. Seine Hauptfunktion besteht darin, ein Werkzeug oder Kabel in einer definierten Position zu halten, sodass Bediener es bei Bedarf leicht erreichen können, während der Arbeitsplatz organisiert bleibt. Die Vorrichtung verhindert Verwicklungen, reduziert das Risiko von Kabelschäden und minimiert die körperliche Belastung der Bediener, indem sie das Werkzeug in Reichweite hält und sein Gewicht unterstützt.
Diese Komponente arbeitet nach einem mechanischen Prinzip, typischerweise mit einer federbelasteten oder gegengewichtigen Mechanik. Die interne Mechanik hält die Spannung auf dem Werkzeug oder Kabel, sodass ein sanftes Ausziehen möglich ist, wenn der Bediener das Werkzeug zieht, und ein automatisches Einziehen, wenn es losgelassen wird. Die Spannung kann eingestellt werden, um unterschiedliche Werkzeuggewichte zu berücksichtigen, sodass das Werkzeug weder durchhängt noch übermäßige Kraft auf das Kabel ausübt.
Der Werkzeugbalancer / Aufroller ist für verschiedene Anwendungen ausgelegt, wobei die Spezifikationen für das jeweilige Modell und den Einsatzzweck verifiziert werden müssen. Zu den wichtigsten Parametern gehören eine Lastkapazität von 0,5 bis 9 kg, Kabellängen von 1,5 bis 3 Metern und Kabeldurchmesser von 3 bis 6 mm. Die Einzugskraft ist zwischen 10 und 60 N einstellbar, und das Gerät arbeitet in einem Temperaturbereich von -10 bis 60 °C und einer relativen Luftfeuchtigkeit von bis zu 95 % (nicht kondensierend). Es hat eine Schutzart von IP54 für Staub- und Spritzwasserschutz, und das Gehäuse besteht aus ABS-Kunststoff, der schlagfest ist. Das Kabel besteht aus verzinktem Stahl, optional aus Edelstahl. Das Gerät wiegt zwischen 1,2 und 3,5 kg, und die Montage erfolgt typischerweise über einen Flansch, wobei auch Halterungen oder Deckenmontage möglich sind.
Es ist wichtig zu beachten, dass die angegebenen Werte Referenzbereiche sind und mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden müssen. Das Gerät ist nicht für bestimmte Normen zertifiziert, sofern nicht ausdrücklich angegeben, und die IP54-Einstufung ist eine Referenz auf IEC 60529, die auf Konformität überprüft werden sollte. Konsultieren Sie immer die Herstellerdokumentation für detaillierte Spezifikationen und Installationsrichtlinien.
Funktionsprinzip
Der Werkzeugbalancer / Aufroller verwendet eine federbelastete oder gegengewichtige Mechanik, um die Spannung auf einem Werkzeug oder Kabel zu halten. Wenn der Bediener das Werkzeug zieht, dehnt sich die Feder aus, sodass sich das Kabel sanft abwickelt. Beim Loslassen zieht sich die Feder zusammen, wickelt das Kabel automatisch auf und hebt das Werkzeug in seine ursprüngliche Position. Die Spannung ist über eine Schraube oder einen Drehknopf einstellbar, der die zum Ausziehen des Kabels erforderliche Kraft festlegt. Diese Einstellung muss dem Gewicht des Werkzeugs entsprechen, um einen ordnungsgemäßen Betrieb zu gewährleisten: Zu geringe Spannung kann dazu führen, dass das Werkzeug durchhängt, während zu hohe Spannung ein Schwingen des Werkzeugs oder ein schweres Ziehen verursachen kann. Die Mechanik ist in einem robusten ABS-Gehäuse eingeschlossen, das vor Staub und Spritzwasser schützt (IP54). Die Feder besteht aus Federstahl, und das Kabel ist aus verzinktem Stahl, was Festigkeit und Korrosionsbeständigkeit bietet. Das Gerät ist für den Innenbereich innerhalb der angegebenen Temperatur- und Feuchtigkeitsgrenzen ausgelegt.
