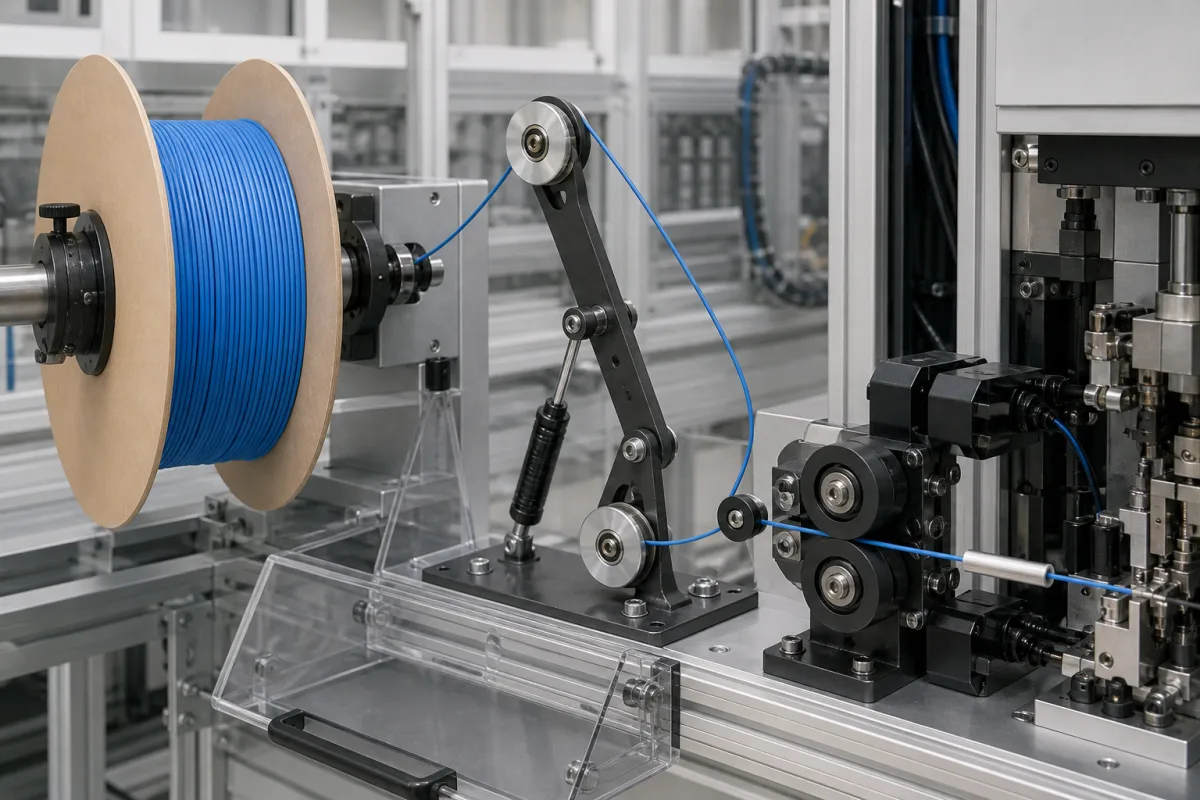

Drahtabgabeeinheit

Die Drahtabgabeeinheit ist ein kritisches Teilsystem innerhalb eines automatischen Verdrahtungssystems, das für die kontrollierte Drahtzuführung verantwortlich ist. Sie verwaltet den Drahtabzug von Vorratsspulen, hält die richtige Spannung aufrecht, verhindert Verwicklungen und gewährleistet eine reibungslose, kontinuierliche Drahtversorgung zum Verdrahtungskopf oder Anschlusspunkt während automatisierter Verdrahtungsvorgänge. Die Einheit verwendet typischerweise einen motorisierten oder servogesteuerten Mechanismus, um die Drahtspule zu drehen. Sie enthält Spannungssteuergeräte (federbelastete Bremsen, Tänzerarme oder elektronische Spanner), um eine gleichmäßige Drahtzuführung zu gewährleisten. Sensoren überwachen Drahtpräsenz und -bruch, während Führungen die korrekte Ausrichtung sicherstellen, wenn der Draht zur nächsten Stufe des Verdrahtungsprozesses abgegeben wird. Die Einheit ist für Drahtdurchmesser von 0,5 bis 2,5 mm ausgelegt, mit Vorschubgeschwindigkeiten bis zu 300 mm/s und einer Vorschublängengenauigkeit von ±0,1 mm pro 1000 mm. Die Drahtspannung ist von 0,5 bis 5,0 N über geschlossenen Regelkreis einstellbar. Sie nimmt Spulen mit einem Gewicht von 5 bis 15 kg auf. Die Betriebsspannung beträgt 24 V DC (±10%), mit einer maximalen Leistungsaufnahme von 200 W bei voller Geschwindigkeit. Sie arbeitet unter nicht kondensierenden Bedingungen von 0 bis 50 °C und 10 bis 90% relativer Luftfeuchtigkeit. Das Gehäuse besteht aus eloxiertem Aluminium für Korrosionsbeständigkeit, andere Teile aus Stahl und Kunststoffführungen. Die Einheit hat eine Schutzart von IP54 gemäß IEC 60529, geschützt gegen Staub und Spritzwasser. Das Gewicht liegt je nach Konfiguration zwischen 15 und 25 kg, und die ungefähren Abmessungen betragen 400×300×350 mm (L×B×H). Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller.

Die Einheit verwendet einen motorisierten oder servogesteuerten Mechanismus, um die Drahtspule zu drehen und Draht mit kontrollierter Geschwindigkeit abzugeben. Spannungssteuergeräte wie federbelastete Bremsen, Tänzerarme oder elektronische Spanner halten eine gleichmäßige Drahtspannung aufrecht. Sensoren erkennen Drahtpräsenz und -bruch, und Führungen richten den Draht aus, während er sich zum Verdrahtungskopf bewegt. Vorschubgeschwindigkeit und Spannung sind über Servosteuerung einstellbar, mit geschlossenem Regelkreis für Genauigkeit.
