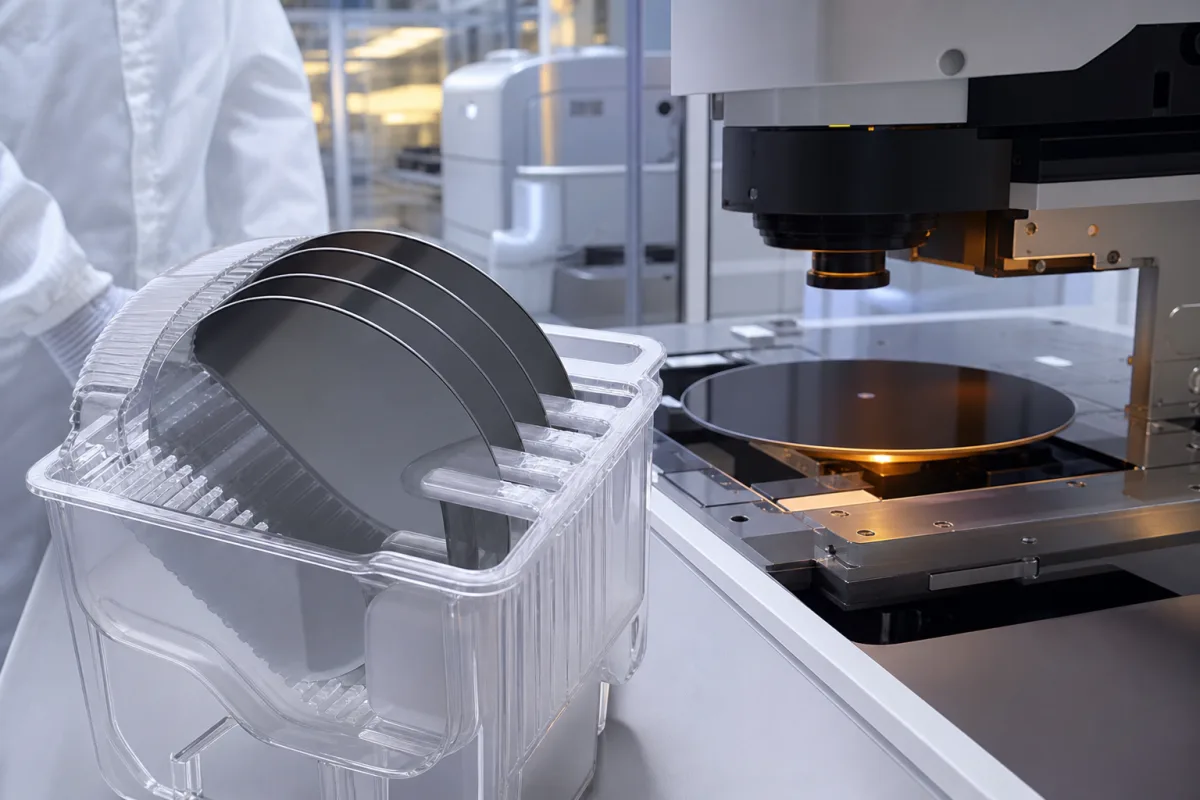

Auf Basis strukturierter CNFX-Herstellerprofile wird Hochreines Galliumarsenid-Wafer-Substrat im Bereich Herstellung von Kommunikationsgeräten anhand von Durchmesser bis Schichtdicke eingeordnet.
Ein typisches Hochreines Galliumarsenid-Wafer-Substrat wird durch die Baugruppe aus Massen-GaAs-Kristall und Primärflach beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.
Halbleiterqualitäts-GaAs-Wafer zur Herstellung von HF-Kommunikationsbauteilen.
Bietet ein kristallines Halbleitersubstrat mit spezifischer Gitterstruktur und elektrischen Eigenschaften für die epitaktische Abscheidung aktiver Schichten in Verbindungshalbleiter-Bauelementen.
Ursache → Fehlermodus → Engineering-Maßnahme
Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.
| Traglast: | Atmosphärisch bis 10^-9 Torr (Vakuumverarbeitung) |
| Verstellbereich / Reichweite: | N/A (festes Substrat) |
| Einsatztemperatur: | -40 °C bis 400 °C (betrieblich), bis 600 °C (Verarbeitung) |
Herstellerprofile mit passender Produktionsfähigkeit in China.
Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.
Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.
Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
Kritische Spezifikationen umfassen Durchmesser (typisch 100-150 mm), Versetzungsdichte (niedrige Werte wie <5000 cm⁻² gewährleisten Zuverlässigkeit), Kristallorientierung (üblicherweise (100) ±0,5°), spezifischer Widerstand (halbisolierend >10⁷ Ω·cm), Oberflächenrauheit (<1 nm Ra für gleichmäßige Abscheidung) und Dicke (625±25 μm Standard).
Hochreines GaAs mit niedriger Versetzungsdichte minimiert Signalverluste und Rauschen, während präzise Orientierung und polierte Oberflächen ein konsistentes epitaktisches Wachstum für Hochfrequenztransistoren, Verstärker und Filter in 5G-, Satelliten- und Radarsystemen gewährleisten.
Der Wafer bietet ausgezeichnete Elektronenbeweglichkeit und thermische Stabilität, ermöglicht schnellere Schaltgeschwindigkeiten und höhere Leistungseffizienz in HF-Bauteilen. Seine primären und sekundären Flats erleichtern die automatisierte Handhabung und Ausrichtung während der Fertigung von Kommunikationschips und -modulen.
