Präzisionsoptische Encoder-Gitterplatte

Name: Präzisionsoptische Encoder-Gitterplatte
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisionsoptische Encoder-Gitterplatte im Bereich Herstellung von Mess-, Prüf-, Navigations- und Steuerungsgeräten anhand von Gitterauflösung bis Linienrastergenauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Präzisionsoptische Encoder-Gitterplatte wird durch die Baugruppe aus Glassubstrat und Chromgitter-Schicht beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

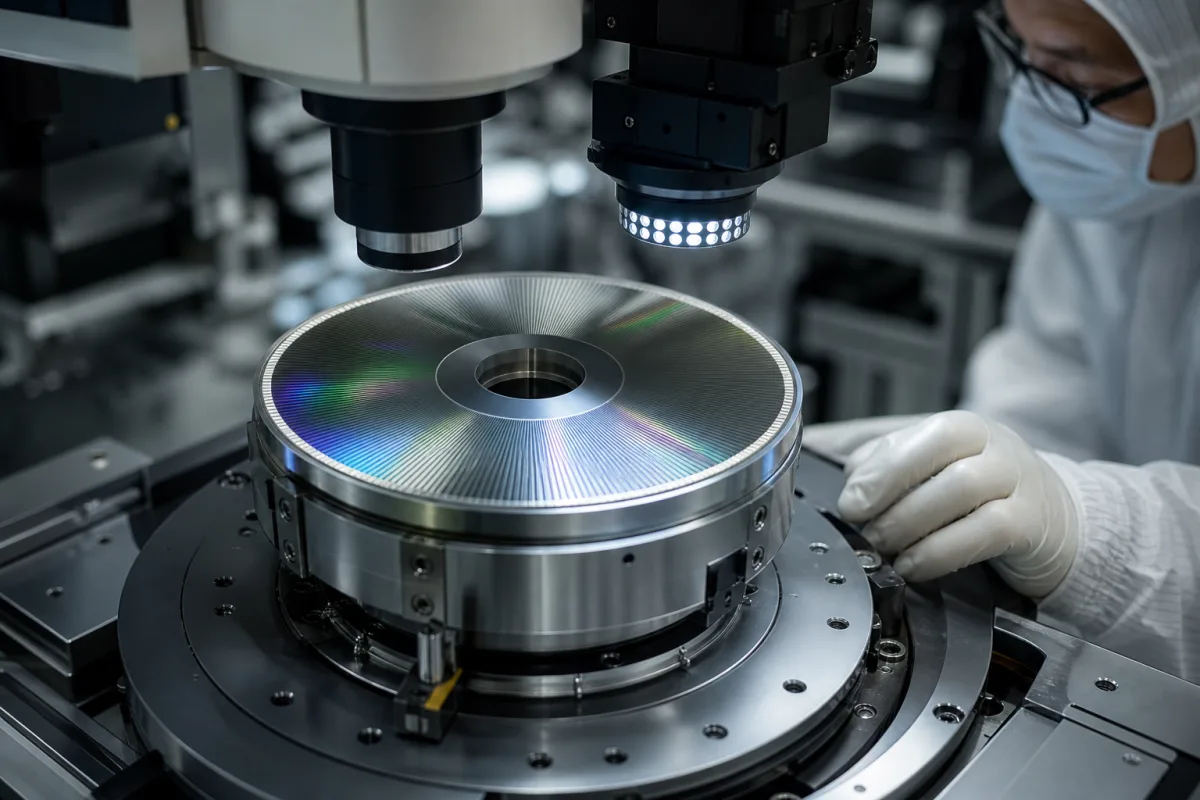

Hochauflösende Glasplatte mit geätzten radialen Mustern zur Winkellageerfassung

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine präzisionsgefertigte Glasplatte mit mikroskopisch kleinen, radialen Gitterstrukturen, die in ihre Oberfläche geätzt sind. Dieses Bauteil dient als zentrales Sensorelement in optischen Drehgebern und wandelt mechanische Rotation in präzise digitale Positionssignale um. Es ermöglicht genaue Winkelmessung in geschlossenen Regelkreisen für die industrielle Automatisierung, Robotik und CNC-Werkzeugmaschinen. Die Qualität des Musters bestimmt direkt die Auflösung, Genauigkeit und Wiederholgenauigkeit des Encoders.

Funktionsprinzip

Licht passiert die radiale Gitterstruktur oder wird von ihr reflektiert, wodurch Interferenzmuster entstehen, die von Fotodioden erfasst werden. Bei Rotation der Platte modulieren die abwechselnd transparenten/opaken Linien die Lichtintensität und erzeugen elektrische Impulse proportional zur Winkelverschiebung.

Technische Parameter

Technical Parameters

Gitterauflösung(Linien/U) Gesamtzahl der radialen Gitterlinien
Linienrastergenauigkeit(µm) Maximale Abweichung im Gitterlinienabstand
Scheibendurchmesser(mm) Gesamter äußerer Scheibendurchmesser
Bohrungsdurchmesser für die Montage(mm) Durchmesser der zentralen Wellenaufnahmebohrung
Oberflächenebenheit(µm) Maximale Abweichung der Oberfläche von der idealen Ebene
Betriebstemperaturbereich(Grad Celsius) Temperaturgrenzen für zuverlässigen Betrieb

Hauptmaterialien

Borosilikatglas Chrom-Beschichtung

Komponenten / BOM

Components / BOM

Glassubstrat
Bietet Maßstabilität und optische Klarheit
Material: Borosilikatglas
Chromgitter-Schicht
Bildet lichtblockierendes radiales Muster durch Ätzen
Material: Vakuum-aufgedampftes Chrom
Antireflexbeschichtung
Verringert Streulichtreflexionen zur Verbesserung des Signal-Kontrasts
Material: Magnesiumfluorid
Schutzüberzug
Schützt das Gitter vor Umwelteinflüssen und Abrieb
Material: Siliciumdioxid

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

UV-Strahlungsexposition über 1000 W/m² für >1000 Stunden → Photoresistabbau mit 20 % Kontrastverlust in der Beugungseffizienz → Hermetische Abdichtung mit UV-blockierendem Quarzglasfenster (Transmissionsgrenze bei 200 nm)

Zentrifugalspannung über 120 MPa am Plattenrand → Radiale Rissausbreitung von Mikroätzfehlern → Ionenstrahlätzen mit <5 nm Kantenrauheit und Abscheidung einer Druckspannungsschicht

Technische Bewertung

Betriebsbereich

0-10000 U/min mit 0,1 Bogensekunden Winkelauflösung

Belastungs- und Ausfallgrenzen

Musterverformung, die 50 nm RMS Oberflächenrauheit oder 0,5 µm radiale Laufabweichung überschreitet

Thermische Ausdehnungsdifferenz zwischen Borosilikatglas-Substrat (α=3,3×10⁻⁶/K) und Chrom-Ätzung (α=4,9×10⁻⁶/K), die bei ΔT>80 °C zu Musterverzerrung führt

Fertigungskontext

Präzisionsoptische Encoder-Gitterplatte wird innerhalb von Herstellung von Mess-, Prüf-, Navigations- und Steuerungsgeräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

encoder code disc optical grating wheel rotary scale disc

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	Atmosphärisch bis 1,5 bar
Verstellbereich / Reichweite:	Max. Drehzahl: 10.000 U/min, Auflösung: Bis zu 50.000 Linien/Umdrehung
Einsatztemperatur:	-40 °C bis +85 °C

Montage- und Anwendungskompatibilität

Saubere LuftumgebungenAbgedichtete optische Encoder-GehäusePräzisionslaborgeräte

Nicht geeignet: Atmosphären mit abrasiven Partikeln

Auslegungsdaten

Erforderliche Winkelauflösung (Linien/Umdrehung)
Wellendurchmesser und Befestigungsmethode
Erforderlicher Betriebsdrehzahlbereich (U/min)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signalverschlechterung durch Kontamination

Cause: Ablagerung von Staub, Öl oder Schmutz auf der Gitteroberfläche, was zu optischen Interferenzen, reduzierter Lichtdurchlässigkeit und fehlerhaften Positionsmesswerten führt.

Mechanischer Verschleiß oder Fehlausrichtung

Cause: Physikalische Beschädigung durch Vibration, Stoß oder unsachgemäße Installation, die zu Verformung, Kratzern oder Fehlausrichtung der Platte relativ zum Lesekopf führt, was Signalverlust oder Ungenauigkeit zur Folge hat.

Wartungsindikatoren

Intermittierende oder unregelmäßige Positionsmesswerte oder Encoder-Ausgabefehler
Hörbare Schleif- oder Kratzgeräusche während der Rotation

Technische Hinweise

Implementieren Sie eine saubere, abgedichtete Umgebung mit geeigneter Filtration, um zu verhindern, dass Kontaminationen die Gitteroberfläche erreichen, und verwenden Sie bei Exposition Schutzabdeckungen.
Sorgen Sie für präzise Montage und Ausrichtung während der Installation und überprüfen Sie regelmäßig die mechanische Stabilität, um die Auswirkungen von Vibration und Stoß zu minimieren.

Compliance & Manufacturing Standards

Reference Standards

ISO 230-2:2014 (Geometrische Genauigkeit von Werkzeugmaschinen)ANSI/ASME B89.1.12 (Dimensionsmessgeräte)DIN 876 (Planheit und Parallelität von Messflächen)

Manufacturing Precision

Bohrungsdurchmesser: +/-0,005 mm
Gitterabstandsgleichmäßigkeit: +/-0,1 µm

Quality Inspection

Interferometrischer Planheitstest
Optische Messung der Beugungseffizienz

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Was sind die Hauptanwendungen für diese präzisionsoptische Encoder-Gitterplatte?

Diese Platte ist für hochgenaue Winkellageerfassung in Messinstrumenten, industriellen Automatisierungssystemen, Robotik, Navigationsgeräten und Präzisionssteuerungseinrichtungen konzipiert, die zuverlässige Positionsrückmeldung erfordern.

Wie verbessert die Chrombeschichtung die Leistung der Encoder-Platte?

Die Chrombeschichtung bietet einen ausgezeichneten Kontrast für optische Abtastsysteme, ermöglicht präzises Ätzen der radialen Muster, gewährleistet Beständigkeit gegen Umwelteinflüsse und erhält eine konstante Reflektivität für zuverlässige Signalgenerierung.

Welche Spezifikationen sollte ich bei der Auswahl dieser Encoder-Platte berücksichtigen?

Wichtige Spezifikationen sind Plattendurchmesser, Gitterauflösung (Linien/Umdrehung), Linienabstandsgenauigkeit, Aufnahmebohrungsdurchmesser, Betriebstemperaturbereich und Oberflächenplanheit, um die Kompatibilität mit den Anforderungen Ihres optischen Encoder-Systems sicherzustellen.
