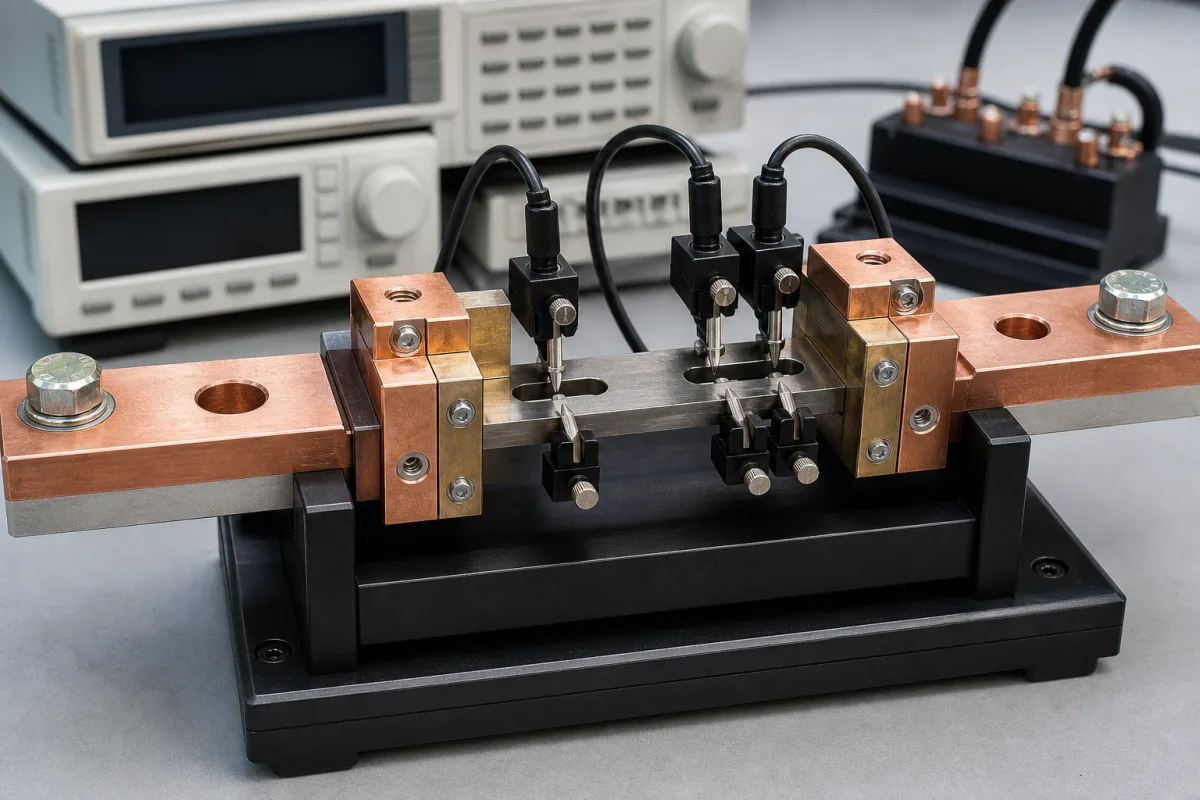

Präzisions-Strommesswiderstand (Shunt-Widerstand)

Name: Präzisions-Strommesswiderstand (Shunt-Widerstand)
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisions-Strommesswiderstand (Shunt-Widerstand) im Bereich Herstellung von sonstigen elektrischen Ausrüstungen anhand von Widerstandswert bis Toleranz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Präzisions-Strommesswiderstand (Shunt-Widerstand) wird durch die Baugruppe aus Widerstandselement und Anschlussklemmen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Niederohmiger Präzisionswiderstand zur genauen Strommessung in elektrischen Schaltungen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Ein Präzisions-Strommesswiderstand (Shunt-Widerstand) ist ein spezieller niederohmiger Widerstand, der zur Messung des elektrischen Stromes dient, indem er einen kleinen, bekannten Spannungsabfall erzeugt, der proportional zum durchfließenden Strom ist. Diese Bauteile sind unverzichtbar in Leistungsüberwachungssystemen, Batteriemanagementeinheiten, Motorsteuerungen und industrieller Messtechnik, wo genaue Strommessung kritisch ist. Sie dienen als grundlegende Sensorelemente in B2B-Lieferketten für Hersteller elektrischer Geräte und ermöglichen präzise Regel- und Schutzfunktionen. Ihre hohe Genauigkeit und Stabilität machen sie in Anwendungen unentbehrlich, die zuverlässige Stromrückmeldung für Systemoptimierung und Sicherheit erfordern.

Funktionsprinzip

Funktioniert nach dem Ohmschen Gesetz (U=R*I), indem er einen präzise bekannten niederohmigen Pfad bereitstellt und einen messbaren, zum Stromfluss proportionalen Spannungsabfall für genaue Messungen erzeugt.

Technische Parameter

Widerstandswert

Nennwiderstand bei 25°CmΩ

Toleranz

WiderstandsgenauigkeitsspezifikationProzent

Nennleistung

Maximale kontinuierliche VerlustleistungWatt

Temperaturkoeffizient

Widerstandsänderung mit Temperaturppm/°C

Nennstrom

Maximale DauerstrombelastbarkeitAmpere

Thermischer Widerstand

Wärmeableitfähigkeit°C/W

Hauptmaterialien

Manganin-Legierung Kupfer-Nickel-Legierung Keramiksubstrat Vernickelte Kupferanschlüsse

Komponenten / BOM

Widerstandselement

Bietet präzisen Widerstand für die Strommessung

Material: Manganin oder Kupfer-Nickel-Legierung

Anschlussklemmen

Elektrische Verbindungspunkte für Schaltkreisintegration

Material: vernickelter Kupfer

Isolierendes Substrat

Mechanische Trägerplatte und elektrische Isolierung

Material: Keramik oder Glasfasergewebe

Schutzbeschichtung

Umweltschutz und Isolierung

Material: Epoxidharz oder Silikon

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Stromstoß über 150 % des Nennwerts für >10 ms → Thermisches Durchgehen des Widerstandselements mit dauerhafter Widerstandserhöhung >5 % → Parallel geschaltete thermische Sicherung mit 125 °C Nenntemperatur, auf dem Widerstandskörper mit Wärmeleitkleber montiert

Umgebungstemperaturwechsel zwischen -40 °C und +125 °C mit 10 °C/min Rate → Lötstellenermüdungsriss aufgrund von CTE-Differenz (Keramik: 7 ppm/°C vs. Lot: 25 ppm/°C) → Kupfer-Molybdän-Kupfer-Verbundsubstrat mit angepasstem 7 ppm/°C CTE zum Keramikträger

Technische Bewertung

Betriebsbereich

0,1-100 A Dauerstrom, 0,1-200 mV Spannungsabfall, -55 °C bis +155 °C Temperatur

Belastungs- und Ausfallgrenzen

Leistungsverlust über 2,5 W für 1 mΩ Widerstand, Temperaturanstieg über 155 °C, Spannungsabfall über 200 mV

Joulesche Erwärmung (P=I²*R) verursacht thermische Ausdehnungsdifferenz zwischen Widerstandslegierung (Manganin) und Substrat (Keramik), was zu mechanischer Spannung und Widerstandsdrift über ±0,1 % Toleranz führt.

Fertigungskontext

Präzisions-Strommesswiderstand (Shunt-Widerstand) wird innerhalb von Herstellung von sonstigen elektrischen Ausrüstungen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Current sense resistor Shunt resistor Current measurement resistor Precision shunt

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	Atmosphärendruck bis 1 atm (Standard-Elektrobauteil, nicht druckfest)
Verstellbereich / Reichweite:	Nicht zutreffend (elektrisches Bauteil)
Einsatztemperatur:	-55 °C bis +155 °C (Betriebstemperaturbereich, typisch für Präzisionswiderstände)

Montage- und Anwendungskompatibilität

Trockene LuftumgebungenNicht-korrosive GasatmosphärenEingekapselt in Schutzbeschichtungen

Nicht geeignet: Leitende oder korrosive Flüssigkeiten (z.B. Salzwasser, Säuren) aufgrund des Risikos von Kurzschlüssen und Materialdegradation

Auslegungsdaten

Maximal zu messender Strom (A)
Erforderlicher Spannungsabfall bei Vollausschlag (V)
Verfügbarer Bauraum/Gehäusegröße (mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Widerstandsdrift

Cause: Thermische Zyklen und Überhitzung verursachen Materialdegradation oder Oxidation des Widerstandselements, was zu ungenauer Strommessung führt.

Mechanischer Bruch

Cause: Thermische Ausdehnungsdifferenz zwischen Materialien oder mechanische Belastung durch Montage/Vibration, was zu Rissen im Widerstandselement oder gebrochenen Verbindungen führt.

Wartungsindikatoren

Sichtbare Verfärbungen, Brandflecken oder Verformungen am Widerstandskörper, die auf Überhitzung hindeuten.
Inkonsistente oder schwankende Strommesswerte im Vergleich zu bekannten Referenzwerten während Kalibrierungsprüfungen.

Technische Hinweise

Ausreichende Wärmeableitung implementieren und für angemessene Luftzirkulation sorgen, um die Betriebstemperatur innerhalb der Herstellerspezifikationen zu halten.
Vibrationsfeste Montage verwenden und mechanische Belastung der Anschlüsse während Installation und Betrieb vermeiden.

Compliance & Manufacturing Standards

Reference Standards

DIN EN 61557-1: Elektrische Sicherheit in Niederspannungsnetzen bis 1000 V AC und 1500 V DC - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine AnforderungenDIN EN ISO 9001:2015: Qualitätsmanagementsysteme - AnforderungenASTM B193-20: Standard-Prüfverfahren für den spezifischen Widerstand elektrischer Leiterwerkstoffe

Manufacturing Precision

Widerstandstoleranz: ±0,1 % bis ±1 % (abhängig von der Genauigkeitsklasse)
Temperaturkoeffizient des Widerstands (TCR): ±5 ppm/°C bis ±50 ppm/°C

Quality Inspection

Vierleitermessung (Kelvin-Messung) des Widerstandswerts
Temperaturwechseltest zur Überprüfung der TCR-Stabilität

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Materialien werden in diesem Präzisions-Strommesswiderstand verwendet?

Dieser Widerstand verwendet Manganin-Legierung oder Kupfer-Nickel-Legierung für das Widerstandselement, ein Keramiksubstrat zur Isolierung und vernickelte Kupferanschlüsse für zuverlässige Verbindungen.

Was sind die wichtigsten Spezifikationen für diesen Strommesswiderstand?

Wichtige Spezifikationen sind Nennstrom (A), Nennleistung (W), Widerstandswert (mΩ), Temperaturkoeffizient (ppm/°C), Wärmewiderstand (°C/W) und Toleranz (%).

Wie gewährleistet dieser Widerstand eine genaue Strommessung?

Das niederohmige Design, der stabile Temperaturkoeffizient und Präzisionsmaterialien wie Manganin-Legierung minimieren Messfehler und ermöglichen zuverlässige Stromerfassung in elektrischen Schaltungen.
