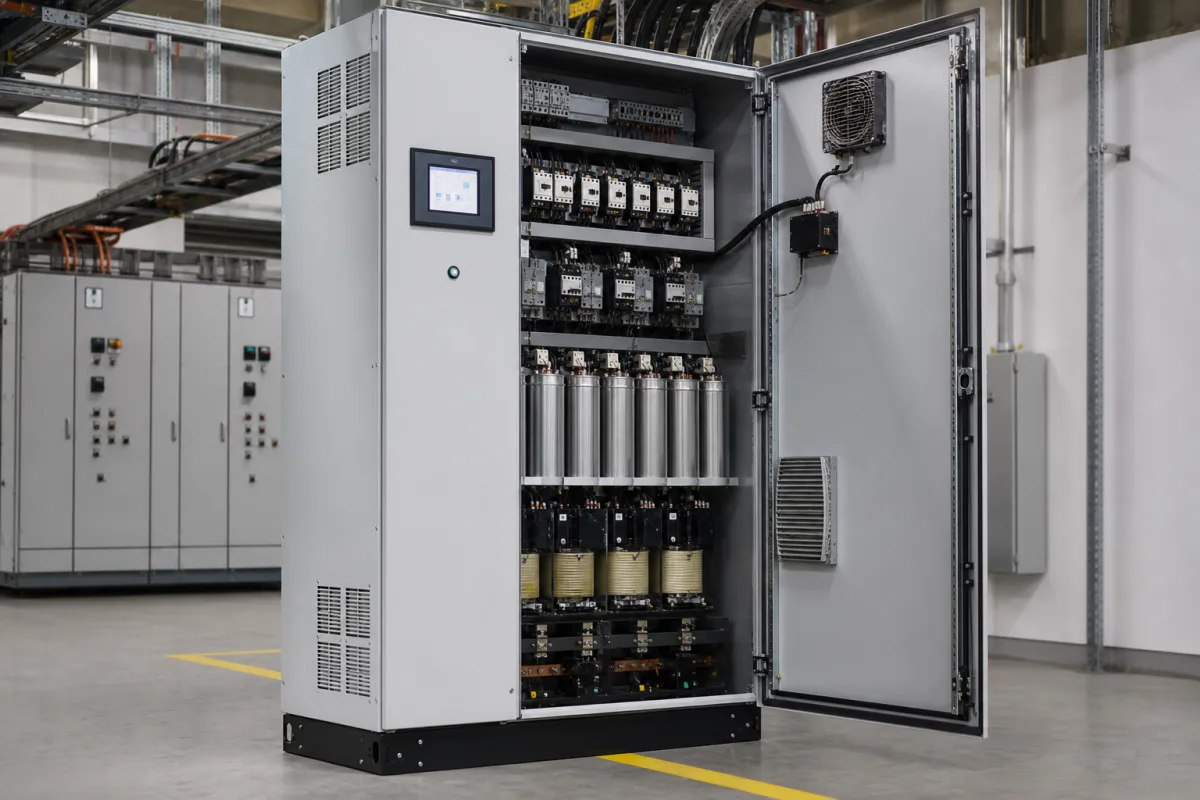

Intelligentes industrielles Blindleistungskompensationssystem

Das intelligente industrielle Blindleistungskompensationssystem ist eine vollständig integrierte Lösung für mittlere bis große Fertigungsanlagen. Es überwacht und kompensiert automatisch Blindleistung in elektrischen Netzen, um die Energieeffizienz zu verbessern und Versorgungsstrafen zu reduzieren. Das System integriert Kondensatorbänke, Schaltgeräte, Überwachungssensoren und Steuerlogik in einer koordinierten Einheit, die einen optimalen Leistungsfaktor bei variablen industriellen Lasten aufrechterhält. Es richtet sich an B2B-Industriekunden, die ihre elektrische Infrastruktur optimieren und die Anforderungen der Versorgungsunternehmen an den Leistungsfaktor erfüllen möchten, während sie Betriebskosten senken.

Das System überwacht kontinuierlich den Leistungsfaktor über Strom- und Spannungssensoren. Wenn der Leistungsfaktor vom Sollwert abweicht, schaltet die Steuerlogik automatisch Kondensatorbänke zu oder ab, um den Blindleistungsfluss zu minimieren. Diese dynamische Reaktion stellt sicher, dass der Leistungsfaktor innerhalb der angegebenen Genauigkeit von ±1,5 % bleibt.

Wichtige technische Parameter umfassen eine Gesamtkompensationsleistung von 100 bis 600 kvar, eine Betriebsspannung von 380 bis 690 V (gemäß IEC 60038) und eine Ansprechzeit von 20 bis 40 ms. Das System bietet 4 bis 12 Schaltstufen für eine feine Steuerung und Filterung der 5., 7., 11. und 13. Harmonischen (gemäß IEC 61000-2-4). Es ist für Umgebungstemperaturen von -25 °C bis 55 °C ausgelegt (gemäß IEC 60721-3-3) und bietet einen Schutzgrad von IP54 bis IP65 (gemäß IEC 60529). Kommunikationsschnittstellen umfassen RS485 und Modbus für die SCADA-Integration. Das System ist in einem Standschrank mit den Abmessungen 800×1800×600 mm erhältlich und wiegt je nach Konfiguration zwischen 150 und 450 kg.

Verwendete Materialien umfassen Aluminium-Kondensatorgehäuse, Kupfersammelschienen, ein Stahlgehäuse und Polypropylen-Folien-Dielektrikum. Diese Komponenten sind für Langlebigkeit und Leistung in industriellen Umgebungen ausgewählt.

Bei der Beschaffung ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche sind. Das System ist kein zertifiziertes Produkt, es sei denn, der Hersteller erklärt dies ausdrücklich. Stellen Sie sicher, dass das ausgewählte Modell Ihre spezifischen Lastanforderungen und Standortbedingungen erfüllt.

Das System überwacht kontinuierlich den Leistungsfaktor über Strom- und Spannungssensoren. Wenn der Leistungsfaktor unter den Sollwert fällt, aktiviert die Steuerlogik Kondensatorbänke in Stufen, um Blindleistung einzuspeisen und den Phasenwinkel zwischen Spannung und Strom zu verringern. Wenn der Leistungsfaktor den Sollwert überschreitet, werden Kondensatoren abgeschaltet. Dieses automatische Schalten hält den Leistungsfaktor innerhalb von ±1,5 % des Sollwerts, minimiert den Blindleistungsfluss und verbessert die Energieeffizienz. Das System verwendet eine stufenweise Schaltstrategie mit 4 bis 12 Stufen, um eine feine Steuerung zu ermöglichen und Überkompensation zu vermeiden. Die Ansprechzeit beträgt 20 bis 40 ms und gewährleistet eine schnelle Korrektur unter wechselnden Lastbedingungen.
