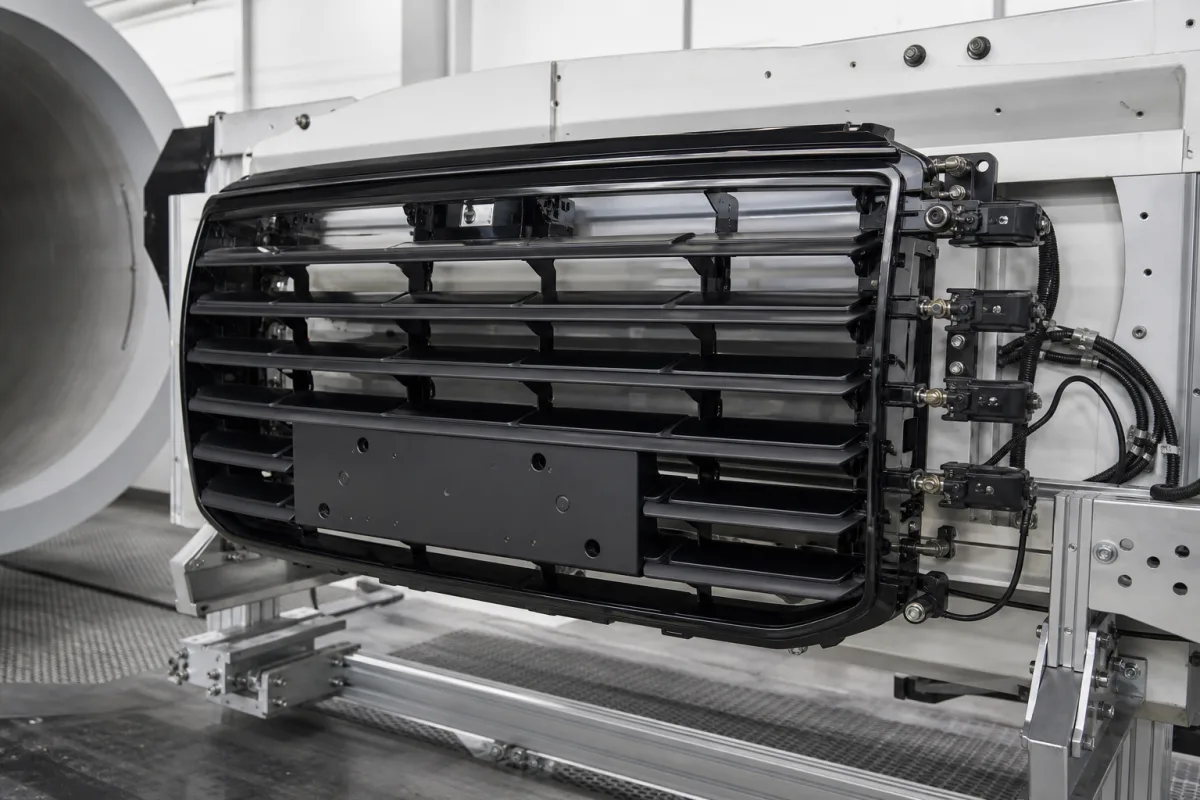

Aktives Kühlergrill-Jalousiesystem für Kraftfahrzeuge

Das aktive Kühlergrill-Jalousiesystem für Kraftfahrzeuge ist eine Vorrichtung zum thermischen und aerodynamischen Management von Kraftfahrzeugen. Es besteht aus motorisierten Lamellen oder Klappen, die in den vorderen Kühlergrill des Fahrzeugs integriert sind und sich automatisch je nach Motorkühlmitteltemperatur, Umgebungsbedingungen und Fahrzeuggeschwindigkeit öffnen und schließen. Durch das Schließen der Klappen bei Autobahngeschwindigkeit reduziert das System den Luftwiderstand und verbessert so die Kraftstoffeffizienz. Bei niedriger Geschwindigkeit oder wenn Motorkühlung erforderlich ist, öffnen sich die Klappen, um einen maximalen Luftstrom zum Kühler und anderen Wärmetauschern zu ermöglichen. Das System wird von einem elektronischen Steuergerät (ECU) gesteuert, das Eingaben von Temperatur- und Geschwindigkeitssensoren empfängt und einen Stellmotor anweist, die Lamellen in präzise Positionen zu drehen. Das System arbeitet mit einer Versorgungsspannung von 9–16 V (ISO 16750-2) und einem Betriebstemperaturbereich von -40 bis 85 °C (ISO 16750-4). Es bietet eine maximale Luftstromfläche von 0,15–0,35 cm² bei vollständig geöffneten Klappen, einen Luftwiderstands-Reduktionskoeffizienten von 0,02–0,06 % bei geschlossenen Klappen und eine Schutzart von IP54–IP65 (IEC 60529). Die Betätigungszeit für einen vollständigen Öffnungs-/Schließzyklus beträgt 0,5–2,0 Sekunden, mit einer Positionsgenauigkeit von ±0,5°. Die Motorleistungsaufnahme beträgt 10–30 W bei Nennspannung, das Stellmoment 2–5 N·m. Das System wiegt einschließlich Stellantrieb und Rahmen 1,5–3,5 kg. Das Gehäusematerial ist PA66+GF30 (ASTM D4066), weitere Materialien umfassen Aluminiumlegierung, ABS-Kunststoff, Polypropylen und Edelstahl-Drehzapfen. Die Betriebsfeuchtigkeit beträgt 5–95 % relative Luftfeuchtigkeit (nicht kondensierend, ISO 16750-4). Diese Werte sind Verzeichnis-Referenzbereiche; bestätigen Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Ein elektronisches Steuergerät (ECU) empfängt Eingaben von Temperatur- und Geschwindigkeitssensoren und weist dann einen Stellmotor an, die Lamellen in präzise Positionen zu drehen, wodurch der Luftstrom durch die Kühlergrillöffnung reguliert wird. Die ECU verarbeitet Sensordaten, um die optimale Lamellenposition basierend auf Motorkühlbedarf und aerodynamischer Effizienz zu bestimmen. Der Stellmotor, der vom elektrischen System des Fahrzeugs (9–16 V) gespeist wird, treibt ein Gestänge an, das die Lamellen dreht. Die Positionsrückmeldung gewährleistet eine Genauigkeit von ±0,5°. Das System arbeitet in einem Temperaturbereich von -40 bis 85 °C und ist gegen Staub und Wasser geschützt (IP54–IP65). Die Betätigungszeit für vollständiges Öffnen/Schließen beträgt 0,5–2,0 Sekunden. Das System ist auf Langlebigkeit ausgelegt, mit Materialien wie PA66+GF30-Gehäuse und Edelstahl-Drehzapfen. Die Leistungsüberprüfung sollte unter festgelegten Bedingungen erfolgen.
