Isolierte Stromversorgung

Auf Basis strukturierter CNFX-Herstellerprofile wird Isolierte Stromversorgung im Bereich Kraftfahrzeugherstellung anhand von Eingangsspannungsbereich bis Ausgangsspannung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Isolierte Stromversorgung wird durch die Baugruppe aus Transformator und Schalttransistoren beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Stromversorgungseinheit, die eine elektrische Isolierung zwischen Eingangs- und Ausgangskreisen innerhalb einer Batteriesteuereinheit (BCU) bereitstellt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

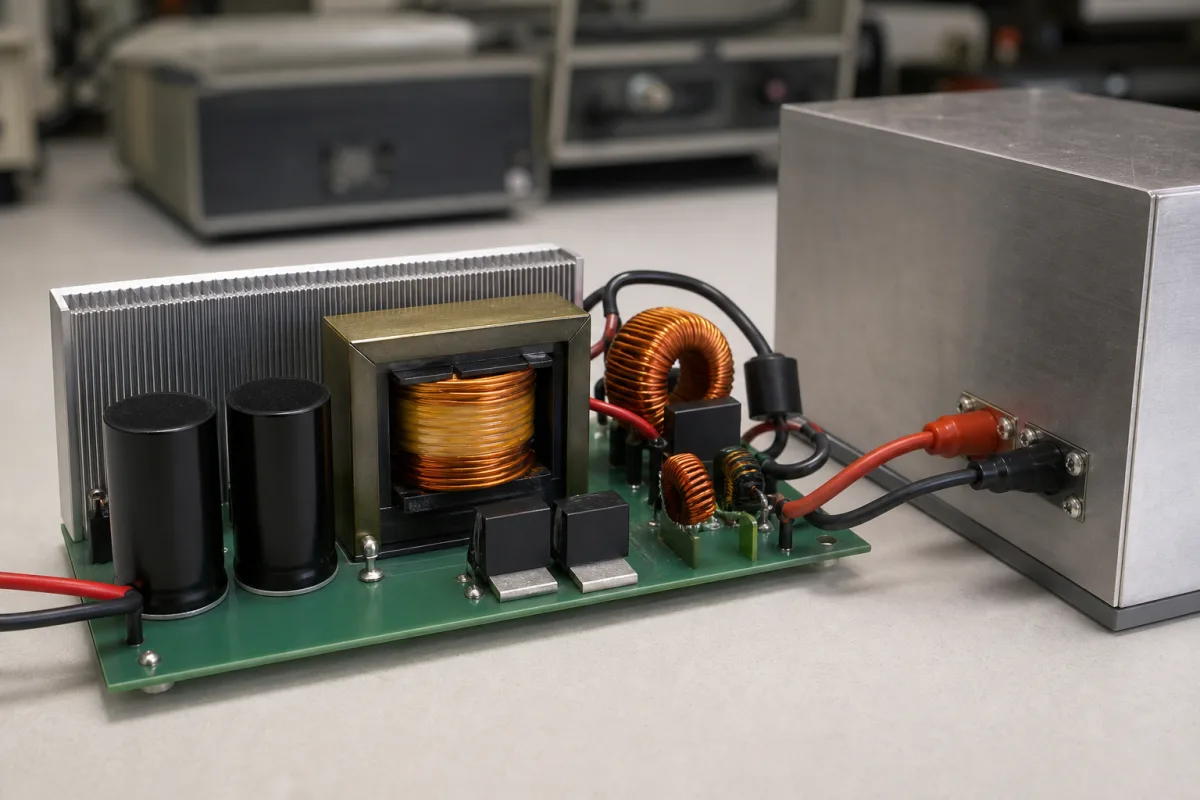

Isolierte Stromversorgung in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine isolierte Stromversorgung ist eine kritische Komponente in einer Batteriesteuereinheit (BCU), die Strom aus der Hauptbatterie oder dem Fahrzeugbordnetz umwandelt und regelt, um saubere, stabile und elektrisch isolierte Energie für empfindliche BCU-Elektronik bereitzustellen. Sie verhindert Erdschleifen, reduziert Rauschstörungen und schützt Niederspannungs-Steuerkreise vor Hochspannungstransienten im Batteriesystem. Das Gerät verwendet typischerweise einen Transformator oder einen Schaltwandler, um Energie zu übertragen und gleichzeitig eine galvanische Trennung durch magnetische Kopplung oder kapazitive Isolierung aufrechtzuerhalten, was Sicherheit und Signalintegrität gewährleistet. Zu den wichtigsten Parametern gehören: Eingangsspannungsbereich 9–36 V DC, geregelte Ausgangsspannung 12 V DC ±1 %, Ausgangsleistung 5–15 W, Isolationsspannung 1500 V DC (gemäß IEC 60747), Wirkungsgrad ≥85 %, Betriebstemperatur -40 bis 85 °C (gemäß ISO 16750), Lagertemperatur -40 bis 105 °C, Schutzart IP67 (gemäß IEC 60529), Linienregelung ±1 %, Lastregelung ±2 %, Restwelligkeit und Rauschen ≤50 mV p-p, Gewicht ≤100 g und Abmessungen 50×30×15 mm. Zu den typischen Materialien gehören Ferritkern, Kupferdraht, Siliziumstahl, Leiterplatte (PCB) und Halbleiterbauelemente. Dieser Verzeichniseintrag dient nur als Referenz; verifizieren Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor Beschaffung oder Integration.

Funktionsprinzip

Die isolierte Stromversorgung verwendet einen Transformator oder Schaltwandler, um Energie von der Eingangsseite auf die Ausgangsseite zu übertragen und gleichzeitig eine galvanische Trennung durch magnetische Kopplung oder kapazitive Isolierung aufrechtzuerhalten. Dies verhindert eine direkte elektrische Verbindung zwischen der Hochspannungsbatterieseite und der Niederspannungs-Steuerseite und gewährleistet Sicherheit und Signalintegrität. Der Schaltwandler arbeitet typischerweise mit hoher Frequenz, um die Transformatorgröße zu reduzieren, und eine Rückkopplungsregelung stabilisiert die Ausgangsspannung. Isolationsbarrieren schützen empfindliche Elektronik vor Transienten und Erdschleifen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Eingangsspannungsbereich9–36 V DCWide input range for automotive battery fluctuations
Ausgangsspannung12 ±1% V DCRegulated output for control electronics
Ausgangsleistung5–15 WSized for BCU loads
Isolationsspannung1500 V DCInput to output isolationIEC 60747
Wirkungsgrad≥85 %At full load
Betriebstemperatur-40–85 °CAutomotive temperature rangeISO 16750
Lagertemperatur-40–105 °CNon-operating
SchutzartIP67Dust-tight and waterproofIEC 60529
Netzregelung±1 %Output change over input range
Lastregelung±2 %Output change from no load to full load
Restwelligkeit & Rauschen≤50 mV p-pPeak-to-peak on output
Gewicht≤100 gLightweight for automotive mounting
Abmessungen (L×B×H)50×30×15 mmCompact footprint for BCU integration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Ferritkern Kupferdraht Siliziumstahl Leiterplatte (PCB) Halbleiterkomponenten

Komponenten / BOM

Components / BOM
  • Transformator
    Bietet galvanische Trennung und Spannungstransformation durch magnetische Kopplung
    Material: Ferritkern mit Kupferwicklungen
  • Schalttransistoren
    Steuert den Leistungsfluss durch Hochfrequenzschaltung
    Material: Halbleiter aus Silizium oder Galliumnitrid
  • Steuer-IC
    Regelt die Schaltfrequenz und hält die Ausgangsspannungsstabilität aufrecht
    Material: Silizium-Integrierter Schaltkreis
  • Ausgangsgleichrichter
    Wandelt Wechselstrom von der Transformator-Sekundärseite in Gleichstromausgang um
    Material: Siliziumdioden oder synchrone MOSFETs
  • Filterkondensatoren
    Glättet die Ausgangsspannung und reduziert die Welligkeit
    Material: Aluminium-Elektrolytkondensatoren oder Keramikkondensatoren
  • Rückkopplungsschaltung
    Führt den Ausgangsspannungsfehler über die Isolationsbarriere zurück, damit der Regler regeln kann.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Eingangsspannungstransient übersteigt 4000 V Stoßspannung gemäß IEC 61000-4-5 → Avalanche-Durchbruch des primärseitigen MOSFETs verursacht Kurzschluss → Metalloxidvaristor mit 275 V Klemmspannung und 10 kA Stoßstromfestigkeit parallel zum Eingangsfilter
Kernsättigung im Isolationstransformator aufgrund von Gleichstromvorspannung >10% der Nennflussdichte → Transformatorüberhitzung führt zu Isolationsklasse H (180°C) thermischer Degradation → Transformator-Kernkonstruktion mit Luftspalt und Bmax auf 0,3 T begrenzt sowie Gleichstromblockkondensator im Regelkreis

Technische Bewertung

Betriebsbereich
Betriebsbereich
85-265 VAC Eingang, 12-48 VDC Ausgang, 1500 VAC Isolationsspannung, -40°C bis +85°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Isolationsdurchschlag bei >1500 VAC Differenz, Ausgangsspannungsabweichung >±5% der Nennspannung, Wirkungsgradabfall unter 85%
Dielektrischer Durchschlag in der Transformatorisolation bei >3 kV/mm elektrischer Feldstärke, thermisches Durchgehen in MOSFETs bei >150°C Sperrschichttemperatur, Elektrolytkondensator-ESR-Anstieg >200% am Lebensdauerende
