Technische Definition und Kernbaugruppe

Ein typisches Batteriesteuergerät (BCU) wird durch die Baugruppe aus Analog-Front-End (AFE) IC und Mikrocontroller-Einheit (MCU) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine elektronische Steuereinheit, die den Betrieb von Batteriezellen innerhalb eines Batteriemanagementsystems überwacht und verwaltet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

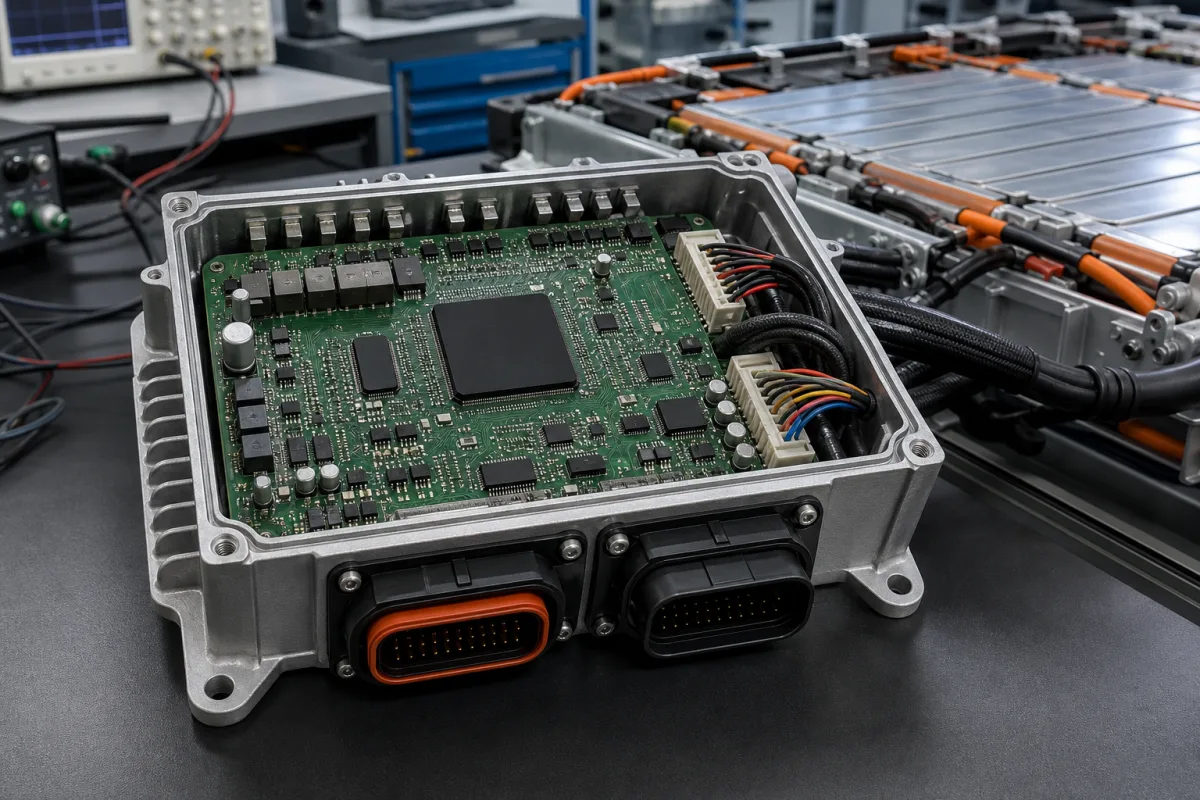

Batteriesteuergerät (BCU) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Batteriesteuergerät (BCU)

Technische Definition

Das Batteriesteuergerät (BCU) ist eine kritische Hardwarekomponente eines Batteriemanagementsystems (BMS), das für die Echtzeitüberwachung, den Schutz und die Steuerung einzelner Batteriezellen oder -module verantwortlich ist. Es erfasst Daten zu Spannung, Strom und Temperatur, führt Zellausgleichsalgorithmen aus und kommuniziert mit der Haupt-BMS-Steuerung, um einen sicheren und effizienten Batteriebetrieb zu gewährleisten. Die BCU ist für den Einsatz in Batteriepaketen für Automobil-, Industrie- und stationäre Energiespeicheranwendungen ausgelegt. Sie arbeitet über einen Versorgungsspannungsbereich von 9–36 V DC, mit einem vollen Funktionsbereich von -40 bis 85 °C und einem Lagertemperaturbereich von -40 bis 105 °C. Die Messgenauigkeit beträgt ±1 % FS für Strom und ±0,5 % FS für Spannung über den gesamten Temperaturbereich. Der Ruhestrom im Schlafmodus beträgt ≤0,1 mA. Das Gerät ist gegen Staub und zeitweiliges Untertauchen bis IP67 (IEC 60529) geschützt und hält zufällige Vibrationen von 10–500 Hz gemäß ISO 16750-3 stand. Das typische Gewicht beträgt ≤500 g, die Abmessungen 150×100×30 mm (L×B×H), anpassbar. Kommunikationsschnittstellen umfassen CAN 2.0B (ISO 11898) sowie Unterstützung für UART und I2C. Die Isolationsspannung zwischen Hoch- und Niederspannungsseite beträgt 2500 V DC gemäß IEC 60664-1. Die BCU besteht aus einer Leiterplatte (PCB), Mikrocontroller, analogen Front-End-ICs (AFE), Ausgleichs-MOSFETs/Widerständen und Kommunikationstransceivern. Es ist ein Komponentenprodukt, das für die Integration in ein vollständiges BMS vorgesehen ist. Alle Spezifikationen sind Referenzwerte und müssen mit dem rechtlichen Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Die aufgeführten Normen sind Beschaffungsreferenzen, keine Konformitätszertifikate.

Funktionsprinzip

Die BCU arbeitet, indem sie kontinuierlich analoge Signale von Sensoren abtastet, die an Batteriezellen angeschlossen sind. Sie verwendet einen eingebetteten Mikrocontroller, um diese Daten zu verarbeiten und mit vordefinierten Sicherheitsschwellen zu vergleichen. Basierend auf den Messwerten kann sie Ausgleichsschaltungen aktivieren, um Zellspannungen auszugleichen, Schutzmechanismen auslösen (z. B. Trennen der Last über Schütze) und Statusinformationen über Kommunikationsprotokolle wie CAN-Bus an die übergeordnete BMS-Mastersteuerung übertragen. Die BCU überwacht auch ihren eigenen Zustand und kann in einen energiesparenden Schlafmodus wechseln, um den Ruhestrom zu minimieren. Sie ist für den zuverlässigen Betrieb unter rauen Bedingungen ausgelegt, einschließlich weiter Temperaturbereiche und Vibrationen. Die Funktionalität der BCU wird durch ihre Hardware und Firmware definiert, die für die spezifische Batteriechemie und Zellkonfiguration konfiguriert werden müssen. Sie führt keine Energiespeicherung auf Zellebene durch, sondern verwaltet den sicheren und effizienten Betrieb des Batteriepakets.

Hauptmaterialien

Leiterplatte (PCB), Mikrocontroller, Analog-Front-End (AFE)-ICs, Ausgleichs-MOSFETs/Widerstände, Kommunikationstransceiver

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Versorgungsspannung	9–36 V DC	Operating range for automotive systems
Betriebstemperatur	-40–85 °C	Full functional range
Lagertemperatur	-40–105 °C	Non-operating survival range
Strommessgenauigkeit	±1 % FS	Over full temperature range
Spannungsmessgenauigkeit	±0.5 % FS	Cell voltage sensing
Ruhestrom	≤0.1 mA	Sleep mode current
Schutzart	IP67	Dust-tight and water immersionIEC 60529
Vibrationsfestigkeit	10–500 Hz	Random vibration profileISO 16750-3
Gewicht	≤500 g	Depends on housing and connector options
Abmessungen (L×B×H)	150×100×30 mm	Typical envelope, customizable
Kommunikationsschnittstelle	CAN 2.0B	Also supports UART and I2CISO 11898
Isolationsspannung	2500 V DC	Between high-voltage and low-voltage sidesIEC 60664-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Analog-Front-End (AFE) IC
Misst Zellspannungen und Temperaturen mit hoher Präzision und bietet passive/aktive Zellbalancierungssteuerung.
Material: Halbleiter (Silizium)
Mikrocontroller-Einheit (MCU)
Verarbeitet Sensordaten, führt Steuerungsalgorithmen aus, verwaltet Kommunikation und setzt Sicherheitslogik um.
Material: Halbleiter (Silizium)
Isolierte Stromversorgung
Stellt der BCU-Schaltung aus dem Hochvoltbatteriepack isolierte, geregelte Stromversorgung bereit.
Material: Ferritkern, Kupferwicklungen, Halbleiter
Kommunikationstransceiver
Verarbeitet die physikalische Schicht der Datenkommunikation (z.B. CAN-Transceiver) mit dem Haupt-BMS-Controller.
Material: Halbleiter (Silizium)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (nicht unter Druck)
Durchflussrate:	Nicht zutreffend
Betriebstemperatur:	-40 °C bis +85 °C

Montage- und Anwendungskompatibilität

Lithium-Ionen-BatteriezellenLithium-Polymer-BatteriezellenLithium-Eisenphosphat-Batteriezellen

Nicht geeignet: Hochvibrationsumgebungen von Industrieanlagen

Auslegungsdaten

Anzahl der Batteriezellen in Reihe
Maximale Nennstromstärke des Batteriepacks
Erforderliche Kommunikationsprotokolle (CAN, LIN usw.)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

2,5-4,2 V pro Zelle, -40 bis 85 °C Umgebungstemperatur, 0-100 % Ladezustand (SOC)

Belastungs- und Ausfallgrenzen

Zellspannung <2,0 V oder >4,5 V, Temperatur >90 °C, Stromstärke >2C-Rate für >30 Sekunden

Lithiumabscheidung unter 2,0 V verursacht interne Kurzschlüsse, Elektrolytzerlegung über 4,5 V erzeugt Gasdruck, SEI-Schichtabbau über 90 °C führt zu thermischem Durchgehen.

Fertigungskontext

Batteriesteuergerät (BCU) wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermisches Durchgehen

Ursache: Überladung, interne Kurzschlüsse oder unzureichendes Wärmemanagement, die zu übermäßiger Wärmeentwicklung und potenziellem Brand/Explosion führen.

Batteriemanagementsystem (BMS)-Ausfall

Ursache: Softwarefehler, Sensor-Kalibrierungsdrift oder Degradation elektronischer Komponenten, die zu ungenauer Ladezustandsschätzung und fehlerhaftem Zellausgleich führen.

Wartungsindikatoren

Ungewöhnliche Wärmeabgabe oder Schwellung des Batteriepackgehäuses
Plötzliche Spannungsschwankungen oder inkonsistente Lade-/Entlademuster

Technische Hinweise

Implementierung vorausschauender Wartung durch kontinuierliche Überwachung von Zellspannung, Temperatur und Impedanztrends mittels eingebetteter Sensoren
Etablierung strenger Ladevorschriften mit temperaturkompensierten Spannungsgrenzen und regelmäßigen BMS-Software-Updates zur Verhinderung von Überladung/Tiefentladung

Konformität und Fertigungsnormen

Referenznormen

ISO 26262 (Funktionale Sicherheit für Straßenfahrzeuge)IEC 62619 (Sicherheitsanforderungen für sekundäre Lithiumzellen und -batterien)UN 38.3 (Transporttests für Lithiumbatterien)

Fertigungsgenauigkeit

Spannungsmessgenauigkeit: +/- 0,5 % des Endwerts
Temperatursensorgenauigkeit: +/- 1 °C über den Betriebsbereich

Qualitätsprüfung

Isolationswiderstandstest (z. B. 500 V DC, >10 MΩ)
Umweltbelastungstests (Temperaturwechsel & Vibration)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

CAN-Bus-Kommunikationsausfall bei 500 kbps aufgrund von EMV-Störungen durch 100 MHz Schaltfrequenz → BCU geht in den Notbetrieb, trennt Schütze innerhalb von 100 ms → Differenzielle verdrillte Paarleitung mit 100 Ω Abschlusswiderstand, abgeschirmtes Gehäuse mit 40 dB Dämpfung bei 100 MHz

Stromsensordrift übersteigt ±0,5 % FS bei 200 A Endwert → SOC-Schätzfehler >5 %, führt zu Überladungs-/Tiefentladungsschutzausfall → Hall-Effekt-Sensoren mit 0,1 % Genauigkeit, doppelredundante Messung mit 10 ms Abstimmungslogik
