Technische Definition

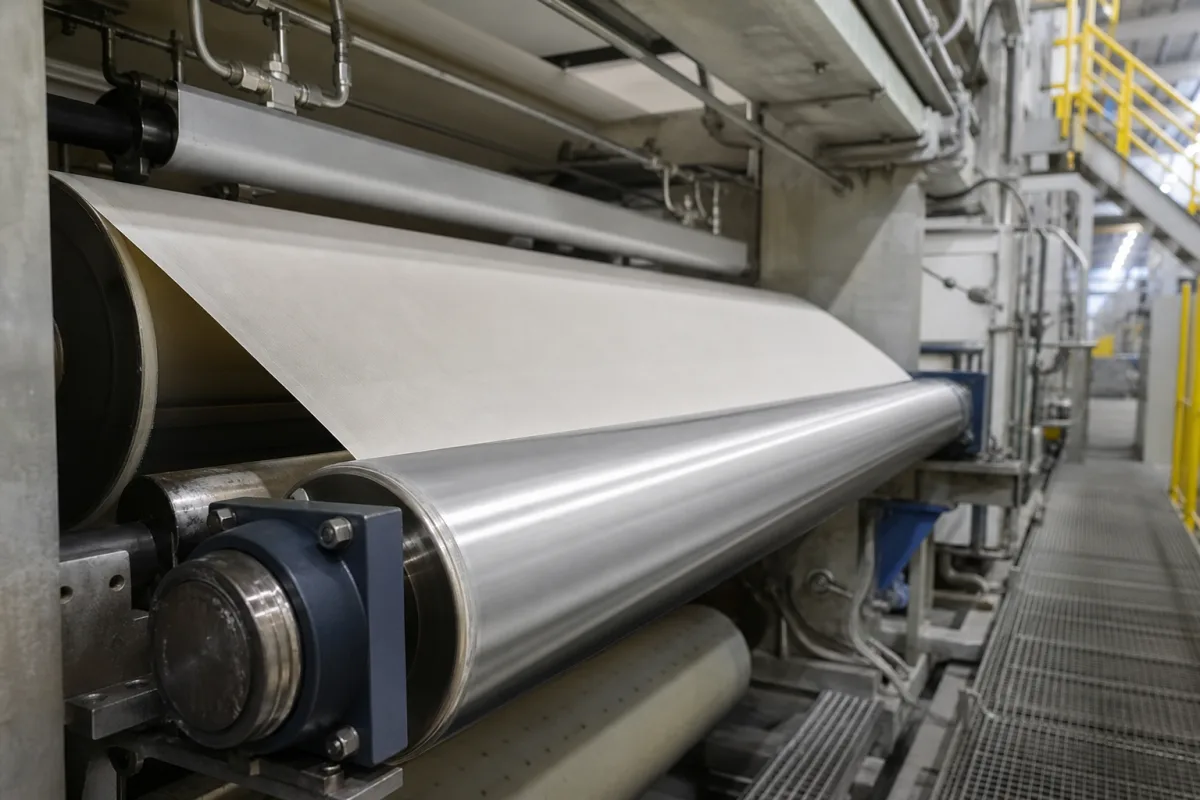

Die Filzführungsrolle ist eine Komponente in industriellen Systemen zur Führung und Unterstützung von Endlosmaterialien wie Geweben, Papieren, Folien oder Bahnen. Sie besteht aus einem Stahl- oder Aluminiumkern, der mit Industriefilz überzogen ist, und bietet eine weiche, komprimierbare Oberfläche, die sich dem zu führenden Material anpasst. Dieses Design hilft, korrekte Ausrichtung und Spannung aufrechtzuerhalten, verhindert seitliche Bewegungen, reduziert Reibung und schützt empfindliche Oberflächen vor Beschädigung. Die Filzschicht absorbiert außerdem Vibrationen, reduziert statische Elektrizität und verhindert Oberflächenmarkierungen oder Kratzer. Zu den wichtigsten Parametern gehören Rollendurchmesser (100–500 mm), Rollenlänge (500–3000 mm), Filzdicke (3–10 mm), Filzdichte (0,25–0,45 g/cm³), Oberflächenrauheit (Ra 0,8–1,6 μm), Radialschlag (≤0,05 mm gemäß ISO 1101), Betriebstemperatur (-20 bis 80 °C), maximale Geschwindigkeit (300–800 m/min), dynamische Wuchtgüte (G2,5–G6,3 gemäß ISO 1940-1), Kernmaterial (Stahl oder Aluminium), Filzmaterial (Wolle oder Synthetik) und Gewicht (20–200 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Rolle wird typischerweise in der Papierherstellung und anderen Bahnverarbeitungsprozessen eingesetzt. Die richtige Auswahl erfordert die Berücksichtigung von Materialbreite, Geschwindigkeit, Spannung und Umgebungsbedingungen. Installation und Wartung sollten gemäß den Herstellerrichtlinien erfolgen. Eine regelmäßige Überprüfung von Filzverschleiß, Oberflächenzustand und Radialschlag wird empfohlen. Wenn der Filz abgebaut ist oder die Rolle die festgelegten Toleranzen überschreitet, kann ein Austausch oder eine Aufarbeitung erforderlich sein. Bestätigen Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Filzführungsrolle funktioniert, indem sie sich um ihre Achse dreht, während die filzbedeckte Oberfläche Endlosmaterialien kontaktiert und führt. Das Filzmaterial bietet eine weiche, komprimierbare Oberfläche, die sich dem zu führenden Material anpasst und sanften Druck ausübt, um korrekte Ausrichtung und Spannung aufrechtzuerhalten. Wenn das Material über oder unter der Rolle läuft, absorbiert der Filz Vibrationen, reduziert statische Elektrizität und verhindert Oberflächenmarkierungen oder Kratzer. Die Drehung der Rolle gewährleistet einen reibungslosen Materialfluss, während die Polsterwirkung des Filzes das Risiko von Schäden an empfindlichen Oberflächen minimiert. Das Design ermöglicht präzise Führung und Spannungskontrolle und trägt zu einer gleichbleibenden Verarbeitungsqualität bei.
