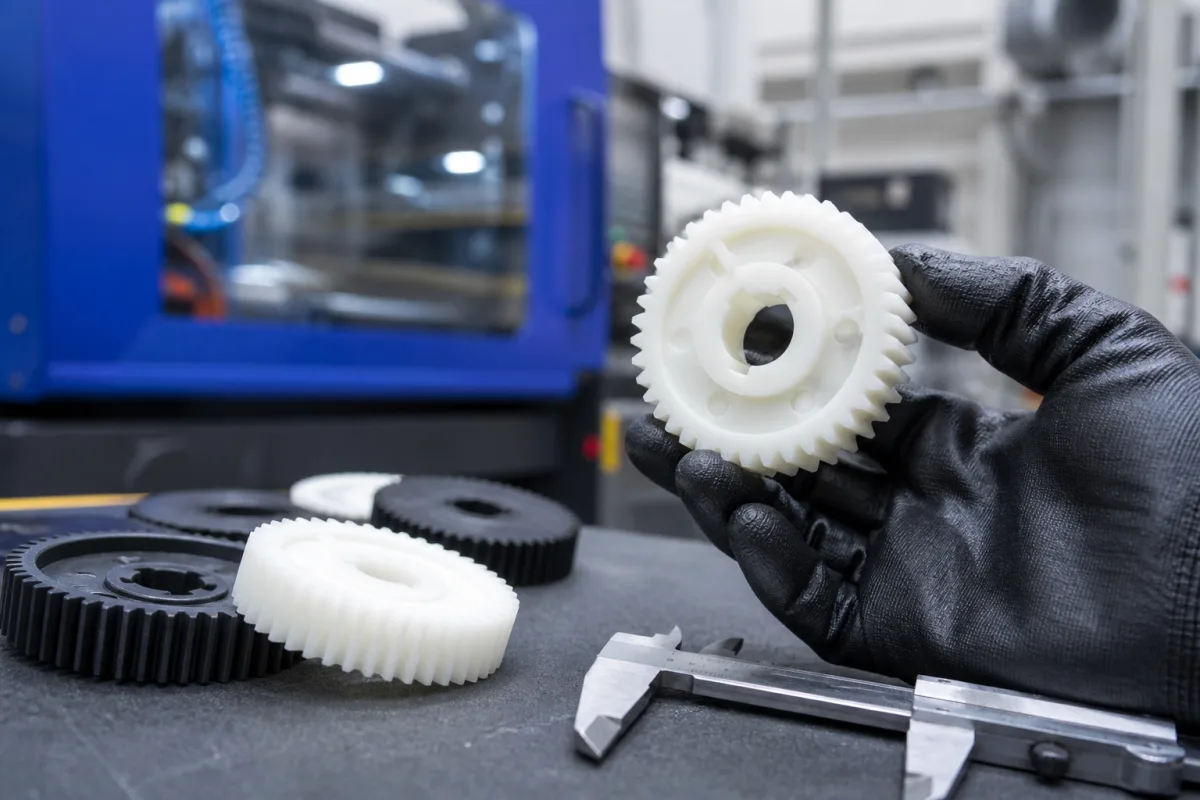

Polypropylen-Spritzguss-Zahnrad

Dieses Zahnrad ist ein präzisionsgefertigtes Kunststoffbauteil, das im Spritzgussverfahren hergestellt wird und für die mechanische Kraftübertragung in verschiedenen industriellen und Verbraucheranwendungen bestimmt ist. Es besteht aus Polypropylen (PP) oder glasfaserverstärktem Polypropylen und bietet im Vergleich zu Metallzahnrädern eine ausgewogene Kombination aus geringem Gewicht, Korrosionsbeständigkeit und Wirtschaftlichkeit. Das Zahnrad überträgt Drehmoment und Drehbewegung zwischen Wellen durch ineinandergreifende Zähne mit einem Standard-Evolventenprofil. Zu den wichtigsten Parametern gehören ein Modul von 0,5–2,5 mm, ein Eingriffswinkel von 20 Grad, eine Zahnbreite von 5–30 mm und ein Betriebstemperaturbereich von -20 bis 80 °C. Die Zugfestigkeit wird mit 25–35 MPa angegeben, und das Zahnrad ist für Betriebsdrücke von 1,0–1,6 MPa, Drehzahlen bis 3000 U/min und Drehmomentkapazitäten von 0,5–5 N·m ausgelegt. Die Genauigkeitsklasse ist ISO 8–9, mit einer Oberflächenrauheit von Ra 0,8–1,6 µm. Das Gewicht liegt zwischen 5 und 50 g. Diese Zahnräder werden als standardisierte Komponenten an OEM-Hersteller in den Bereichen Automobil, Haushaltsgeräte und Industrieausrüstung geliefert und in Baugruppen integriert. In B2B-Lieferketten dienen sie als kritische Elemente in größeren Baugruppen und bieten Geräuschreduzierung und selbstschmierende Eigenschaften. Bei der Beschaffung sind modellspezifische Werte und Normen mit dem jeweiligen Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche sind. Das Zahnrad ist für Systeme konzipiert, die leichte, korrosionsbeständige Zahnräder erfordern, und arbeitet innerhalb definierter Last- und Drehzahlgrenzen. Die richtige Auswahl erfordert die Berücksichtigung von Modul, Zahnbreite und Materialqualität, um den Anwendungsanforderungen gerecht zu werden. Wartungssignale umfassen übermäßigen Verschleiß, Geräusche oder Dimensionsänderungen, die auf einen möglichen Ausfall hinweisen. Versagensgrenzen werden durch Betriebstemperatur, Druck und Drehzahl definiert; das Überschreiten dieser Grenzen kann zu Verformung oder Bruch führen.

Das Zahnrad überträgt Drehkraft durch ineinandergreifende Zähne, die mit entsprechenden Zahnrädern kämmen. Wenn ein Eingangsdrehmoment auf die Welle des Zahnrads ausgeübt wird, greifen die Zähne in die eines Gegenrads ein und wandeln das Eingangsdrehmoment in eine Ausgangsbewegung mit einem bestimmten Übersetzungsverhältnis um, das durch das Zahnradverhältnis bestimmt wird. Das Evolventenprofil gewährleistet einen ruhigen Eingriff und ein konstantes Geschwindigkeitsverhältnis. Das Zahnrad arbeitet, indem es Drehbewegung und Drehmoment von einer Welle auf eine andere überträgt, wobei die Zähne für einen positiven Eingriff sorgen. Modul und Eingriffswinkel definieren Zahngröße und Belastbarkeit, während die Zahnbreite die Kontaktfläche und Festigkeit beeinflusst. Die Materialeigenschaften des Zahnrads, wie die Zugfestigkeit, bestimmen seine Fähigkeit, aufgebrachte Lasten ohne Versagen zu widerstehen. Das Zahnrad ist für den Betrieb innerhalb bestimmter Temperatur-, Druck- und Drehzahlbereiche ausgelegt, und seine Leistung hängt von ordnungsgemäßer Schmierung und Ausrichtung ab. In einem Getriebezug arbeiten mehrere Zahnräder zusammen, um die gewünschte Drehzahlreduzierung oder -erhöhung zu erreichen, wobei jedes Zahnrad Kraft auf das nächste überträgt. Die selbstschmierende Natur von Polypropylen reduziert Reibung und Verschleiß und trägt zu einer effizienten Kraftübertragung bei.
