Spannungssensor

Auf Basis strukturierter CNFX-Herstellerprofile wird Spannungssensor im Bereich Textilherstellung anhand von Nennlastbereich bis Überlastfähigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Spannungssensor wird durch die Baugruppe aus Kraftmessdose und Signalaufbereitungsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Gerät, das die auf Stoff ausgeübte Zugkraft während des Herstellungsprozesses misst.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

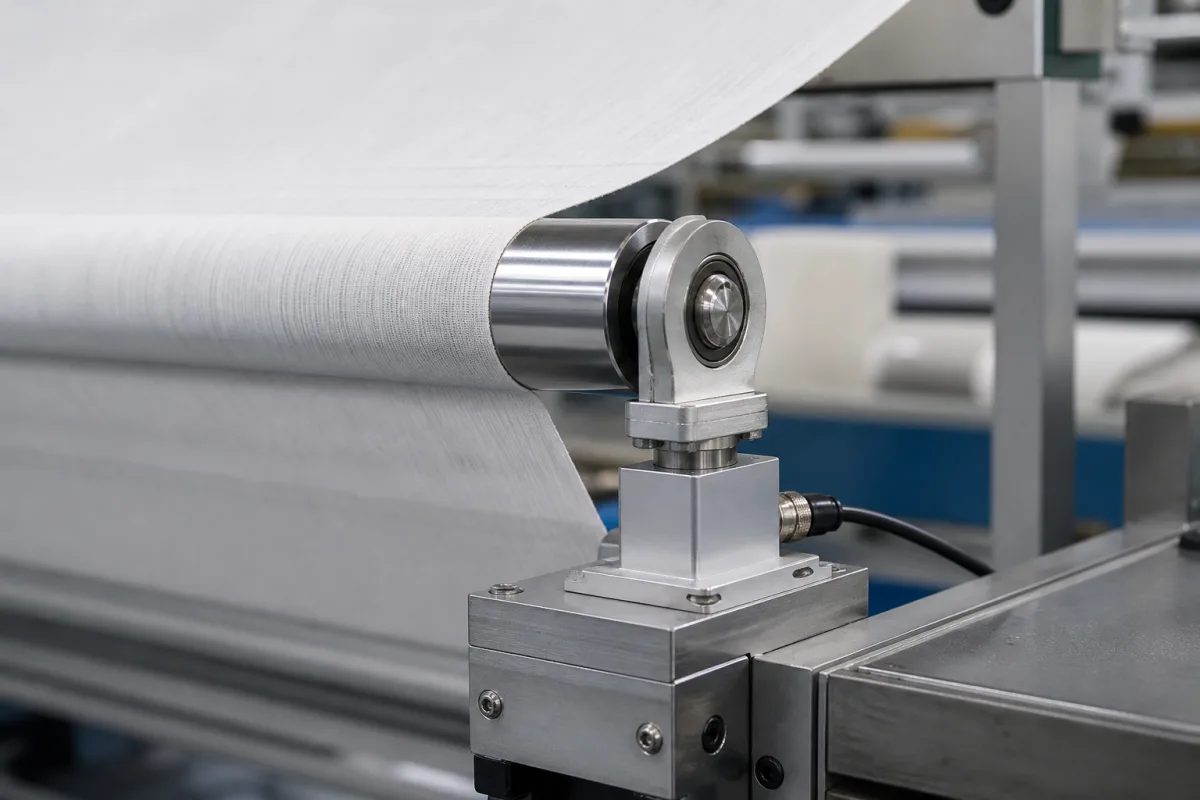

Spannungssensor in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Spannungssensor

Technische Definition

Ein Spannungssensor ist eine kritische Komponente in Stoffspannungsregelsystemen, die die Zugkraft erkennt und quantifiziert, die auf Textilmaterialien ausgeübt wird, während sie durch verschiedene Produktionsstufen wie Weben, Stricken, Färben oder Veredeln laufen. Er liefert Echtzeit-Feedback, um optimale Spannungsniveaus für die Qualitätskontrolle aufrechtzuerhalten. Der Sensor ist für die Integration in Textilmaschinen konzipiert, wo er kontinuierlich die Kraft auf den Stoff überwacht und Daten an ein Steuerungssystem überträgt. Dies ermöglicht es Bedienern, Maschinenparameter anzupassen, um Defekte wie Dehnung, Risse oder ungleichmäßige Verarbeitung zu verhindern. Der Nennlastbereich des Sensors beträgt 0–500 N, mit einer Überlastfähigkeit von 150% der Nennlast, um bei Fadenbrüchen oder Staus vor plötzlichen Spitzen zu schützen. Die Genauigkeit beträgt ±0,5% vom Messbereich, und die Wiederholbarkeit beträgt ±0,1% vom Messbereich, was stabile Messwerte über die Zeit gewährleistet. Das Ausgangssignal ist als 4–20 mA oder 0–10 V verfügbar, kompatibel mit den meisten SPS und Steuerungen. Die Versorgungsspannung beträgt 24 V DC ±10%, und der Betriebstemperaturbereich liegt bei -10 bis +60 °C. Die Schutzart ist IP65, staubdicht und gegen Wasserstrahlen geschützt, geeignet für industrielle Textilumgebungen. Der Sensor besteht aus Edelstahl (1.4542) und Aluminiumlegierung, mit Dehnungsmessstreifen und Schutzbeschichtung. Das Gewicht variiert zwischen 0,5 und 2,0 kg je nach Lastbereich und Montageart. Dieses Produkt ist als Referenz aufgeführt; modellspezifische Werte und Normen müssen vor dem Kauf mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Der Sensor arbeitet typischerweise mit Dehnungsmesstreifen-Technologie, bei der mechanische Verformung durch Stoffspannung den elektrischen Widerstand ändert. Alternativ wandeln piezoelektrische, kapazitive oder optische Methoden die Zugkraft in messbare elektrische Signale um. In einer üblichen Konfiguration läuft der Stoff über eine Walze oder Führung, und die Kraft wird auf ein Messelement übertragen. Die resultierende Dehnung wird gemessen und in ein standardmäßiges elektrisches Ausgangssignal wie 4–20 mA oder 0–10 V umgewandelt, das dann von einem Steuerungssystem verarbeitet wird, um die Spannung zu regeln.

Hauptmaterialien

Edelstahl, Aluminiumlegierung, Dehnungsmessstreifen-Elemente, Schutzbeschichtung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennlastbereich	0–500 N	Select range to cover max fabric tension with margin.
Überlastfähigkeit	150% of rated load %	Prevents damage during thread breaks or jams.
Genauigkeit	±0.5% of full scale %	Critical for consistent fabric quality.
Wiederholbarkeit	±0.1% of full scale %	Ensures stable readings over time.
Ausgangssignal	4–20 mA / 0–10 V	Compatible with most PLCs and controllers.
Versorgungsspannung	24 V DC ±10% V	Standard industrial power supply.
Betriebstemperaturbereich	-10–+60 °C	Beyond this, signal drift may occur.
Schutzart	IP65	Dust-tight and protected against water jets.IEC 60529
Werkstoff	Stainless steel (1.4542)	Corrosion-resistant for textile environments.DIN EN 10088
Gewicht	0.5–2.0 kg	Depends on load range and mounting type.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Kraftmessdose
Wandelt mechanische Zugkraft durch Verformung in elektrische Signale um
Material: Edelstahl mit Dehnungsmessstreifen
Signalaufbereitungsschaltung
Verstärkt und verarbeitet Rohsignale von der Kraftmessdose
Material: Elektronische Bauteile auf Leiterplatte
Gehäuse
Schützt interne Komponenten vor Umwelteinflüssen und mechanischen Beschädigungen
Material: Aluminiumlegierung oder rostfreier Stahl
Montagewinkel
Befestigt den Sensor am Textilmaschinengestell
Material: Stahl
Messrolle
Die Walze, über die das Gewebe läuft; sie überträgt die Bahnspannung in die Kraftmesszelle.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 1000 N
Weitere Spezifikationen:	Textilbreitenbereich: 10-500 mm
Betriebstemperatur:	-10°C bis 60°C

Montage- und Anwendungskompatibilität

BaumwollgewebePolyestermischungenNylontextilien

Nicht geeignet: Hochvibrationsumgebungen

Auslegungsdaten

Maximal erwartete Zugkraft (N)
Textilbreite (mm)
Erforderliche Genauigkeit (% des Messbereichsendwerts)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-500 N

Belastungs- und Ausfallgrenzen

550 N Zuglast oder 0,05 N Auflösungsverschlechterung

Dehnungsmessstreifen-Mikroriss bei 0,2 % Dehnungsgrenze (Hookesches Gesetz elastische Verformungsgrenze) oder Wheatstone-Brückenschaltung thermische Drift über 50 μV/°C

Fertigungskontext

Spannungssensor wird innerhalb von Textilherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signaldrift/Ungenauigkeit

Ursache: Umweltkontamination (Staub, Feuchtigkeit, Öleintritt), die die Sensorelemente beeinträchtigt, oder mechanischer Verschleiß/Ermüdung in lasttragenden Komponenten, die die Kalibrierung verändern

Kompletter Signalverlust/elektrischer Ausfall

Ursache: Kabelschäden durch Abrieb, Quetschstellen oder Vibration; Steckerkorrosion; oder interne Leiterplattenausfälle aufgrund von Feuchtigkeit, thermischem Zyklus oder elektrischen Überspannungen

Wartungsindikatoren

Unregelmäßige oder schwankende Zugkraftmesswerte ohne entsprechende Prozessänderungen
Sichtbare physische Schäden am Sensorgehäuse, Kabeln oder Montagepunkten oder hörbares Knacken/Rauschen von angeschlossenen Überwachungssystemen

Technische Hinweise

Implementieren Sie regelmäßige Kalibrierungsprüfungen mit rückführbaren Standards und Umgebungsabdichtung (IP-geschützte Gehäuse, Kanalrohrschutz) zur Verhinderung von Kontamination
Verwenden Sie ordnungsgemäße Kabelentlastung, vibrationsdämpfende Halterungen und Überspannungsschutzgeräte; führen Sie regelmäßige visuelle Inspektionen auf Verschleiß und sichere Verbindungen durch

Konformität und Fertigungsnormen

Referenznormen

ISO 376:2011 - Kalibrierung von kraftmessenden Prüfmitteln zur Überprüfung von einachsigen PrüfmaschinenASTM E74-18 - Standardverfahren zur Kalibrierung von kraftmessenden Instrumenten zur Überprüfung der Kraftanzeige von PrüfmaschinenCE-Kennzeichnung gemäß EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie) für elektrische Sicherheit

Fertigungsgenauigkeit

Kraftmessgenauigkeit: +/-0,5 % des Messbereichsendwerts
Temperaturkompensationsbereich: +/-0,02 % pro °C Abweichung von 23°C

Qualitätsprüfung

Kalibrierungsüberprüfung gegen rückführbare Standards (Totgewicht oder Master-Kraftmessdose)
Umgebungstests (Temperatur, Feuchtigkeit, Vibration gemäß IEC 60068-2-Reihe)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Feuchtigkeitseintritt über 85 % relative Luftfeuchtigkeit → Dehnungsmessstreifen-Korrosionsinduzierte Widerstandsänderung >0,5 Ω → Hermetische Abdichtung mit IP67-geschützter Epoxid-Verkapselung

Mechanische Überlaststoß >20 g Beschleunigung → Klebeverbindungs-Scherversagen bei 25 MPa Spannung → Redundantes Dehnungsmessstreifen-Array mit 120° Winkelversatz

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Spannungssensor

7 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Precision Converting Co.,Limited

Dongguan, China (Büro- und Fertigungsadresse getrennt aufgeführt) · CN

Die LX-Seite bietet fußmontierte Zugmessaufnehmer mit Metallfolien-Dehnmessstreifen beidseitig an einer Zugwalze; die KTC-828A-Seite derselben Domain nennt den Empfang von LX-Signalen für Textilfärberei und -druck, die Unternehmensseite Fertigung in Dongguan. Die LX-Speisung 10 V/Brückenausgang 16 mV ist vom Normausgang des nachgeschalteten Reglers zu trennen; Messbereich, Kalibrierung, Schutzart und Eignung für den Textilprozess je Auftrag und vor Ort abnehmen.
