Aluminiumprofil-Winkelverbinder

Name: Aluminiumprofil-Winkelverbinder
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Aluminiumprofil-Winkelverbinder im Bereich Aluminiumproduktherstellung anhand von Profilkompatibilität bis Werkstoffgüte eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Aluminiumprofil-Winkelverbinder wird durch die Baugruppe aus Steckverbinder-Gehäuse und Befestigungsschrauben beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

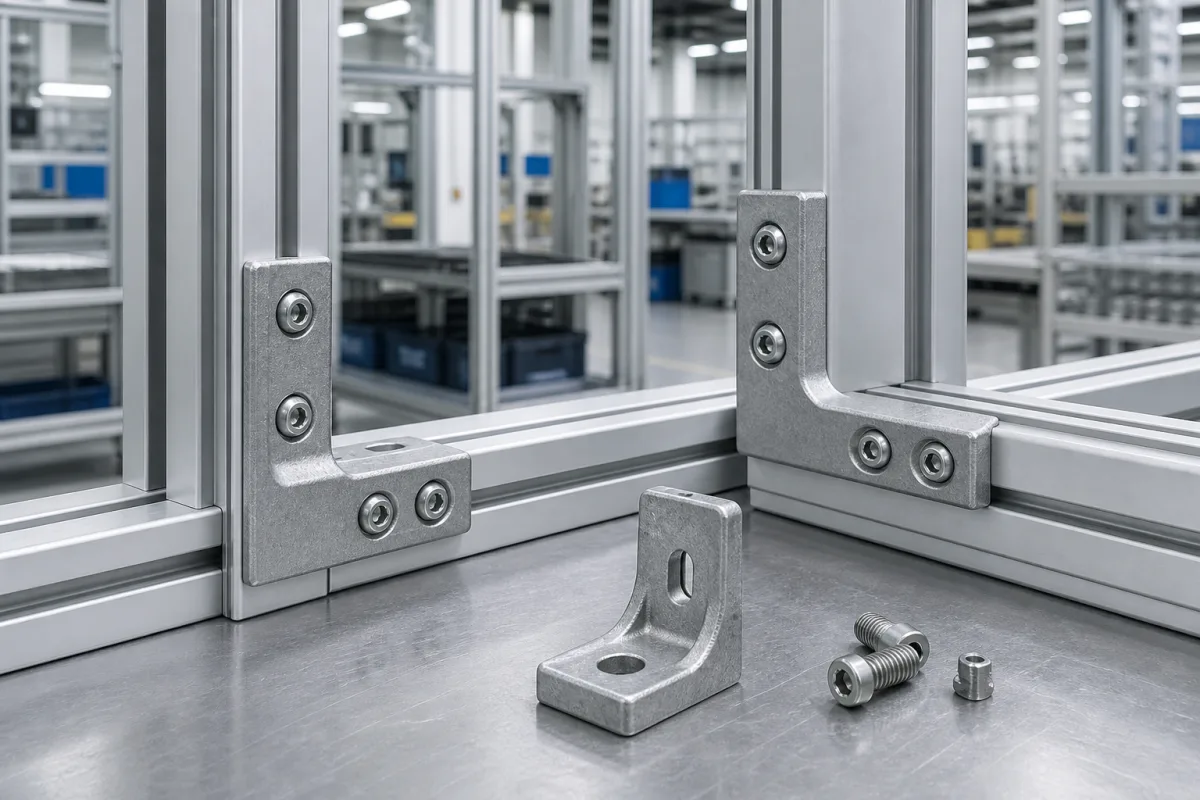

Struktureller Verbinder zum rechtwinkligen Verbinden von Aluminium-Strangpressprofilen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine präzisionsbearbeitete Aluminiumlegierungskomponente, die entwickelt wurde, um zwei Aluminium-Strangpressprofile sicher im 90-Grad-Winkel in strukturellen Rahmenwerken zu verbinden. Sie wird in die T-Nut-Kanäle des Profils eingeführt und mit Schrauben befestigt, um starre, lasttragende Verbindungen zu schaffen. Diese Verbinder sind unerlässlich für den Aufbau modularer Aluminium-Rahmensysteme, die in Industriemaschinen, Automatisierungsanlagen und Förderanlagen verwendet werden. Sie bieten standardisierte, wiederverwendbare Verbindungen, die die Ausrichtung und strukturelle Integrität unter verschiedenen Lasten beibehalten.

Funktionsprinzip

Passt in die T-Nuten benachbarter Aluminiumprofile und wird mit Schrauben gesichert, um starre rechtwinklige Verbindungen zu schaffen.

Technische Parameter

Profilkompatibilität

Aluminiumprofilreihengröße (z.B. 40er Serie)mm

Werkstoffgüte

Aluminiumlegierungsgüte (z.B. 6063-T5)

Gewindedurchmesser

Gewindedurchmesser der enthaltenen Befestigungselementemm

Statische Tragfähigkeit

Maximale vertikale Belastung pro Gelenkkg

Oberflächenbehandlung

Art der Oberflächenausführung (z.B. eloxiert, pulverbeschichtet)

Hauptmaterialien

Aluminiumlegierung 6063-T5 verzinkte Stahlschrauben eloxierte Beschichtung

Komponenten / BOM

Steckverbinder-Gehäuse

Strukturelle Verbindungsbildung

Material: Aluminiumlegierung

Befestigungsschrauben

Mechanische Sicherung

Material: Stahl

Sicherungsscheiben

Schwingungsfestigkeit

Material: Stahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontaktkorrosion zwischen Aluminiumverbinder (E° = -1,66 V) und Stahlbefestigungen (E° = -0,44 V) in feuchten Umgebungen. → Materialverlust an der Schnittstelle, der die effektive Querschnittsfläche um >15 % reduziert und zu Verbindungsrutschen unter Last führt. → Dielektrische Isolierung mittels Nylon-Unterlegscheiben (ε_r = 3,5) oder Zinkchromat-Beschichtung (Dicke ≥25 µm), um Ionenleitung zu verhindern.

Spannungskonzentration an scharfen Innenkanten (K_t ≥ 3,0) unter zyklischer Belastung bei >10^5 Zyklen. → Ermüdungsrissbildung an Innenradien <1,5 mm, die sich nach dem Paris-Gesetz da/dN = C(ΔK)^m mit C=1,5×10^-11, m=3,5 durch die Wanddicke ausbreitet. → Ausrundungsradien ≥3,0 mm und Kugelstrahlen, um Druckeigenspannungen von -200 bis -300 MPa an der Oberfläche zu induzieren.

Technische Bewertung

Betriebsbereich

0-150 N·m Drehmoment, 20-80 °C Temperatur, 0-1000 N Axiallast

Belastungs- und Ausfallgrenzen

Schubspannung über 120 MPa, Zugspannung über 180 MPa oder Temperatur über 150 °C, die zum Weichglühen der Aluminiumlegierung 6063-T5 führt.

Plastische Verformung aufgrund der Überschreitung der Vergleichsspannung nach von Mises über die Streckgrenze des Materials (σ_y = 145 MPa für 6063-T5 Aluminium) oder thermische Ausdehnungsdifferenz (α_Al = 23,1×10^-6/°C), die Eigenspannungen erzeugt, die die Dauerfestigkeitsgrenze überschreiten.

Fertigungskontext

Aluminiumprofil-Winkelverbinder wird innerhalb von Aluminiumproduktherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

aluminum corner bracket extrusion corner connector profile corner joint

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	Max. 10 MPa statische Last
Verstellbereich / Reichweite:	Nicht zutreffend für mechanische Verbinder
Einsatztemperatur:	-40 °C bis 150 °C

Montage- und Anwendungskompatibilität

Aluminium-StrangpressprofileStrukturelle RahmensystemeIndustrielle Maschinengehäuse

Nicht geeignet: Hochschwingungs-Umgebungen mit zyklischer Belastung

Auslegungsdaten

Profil-Querschnittsabmessungen
Erforderliche Tragfähigkeit (statisch/dynamisch)
Verbindungsmethode (mechanische Befestigung/Klebeverbindung)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Spannungsrisskorrosion

Cause: Exposition gegenüber chloridhaltigen Umgebungen kombiniert mit Eigenspannungen aus der Fertigung oder Montage, was zu Rissbildung und -ausbreitung in der Aluminiumlegierung führt.

Kontaktkorrosion

Cause: Direkter Kontakt mit unedleren Metallen (z.B. Stahlbefestigungen) in Gegenwart eines Elektrolyten, wodurch ein galvanisches Element entsteht, das bevorzugt die Aluminiumkomponente korrodiert.

Wartungsindikatoren

Sichtbare weiße pulvrige Korrosionsablagerungen (Aluminiumoxid) an Verbinder-Schnittstellen.
Hörbares Knarren oder Knacken während thermischer Zyklen oder Lastwechseln, was auf Lockerung oder Rissbildung hinweist.

Technische Hinweise

Anwendung dielektrischer Isolierung (z.B. Nylon-Unterlegscheiben, isolierende Beschichtungen) zwischen Aluminiumverbindern und unedleren Metallbefestigungen, um Kontaktkorrosion zu verhindern.
Implementierung kontrollierter Anzugsdrehmomentverfahren während der Installation und periodischer Nachziehpläne, um die richtige Vorspannung beizubehalten und Spannungskonzentrationen zu vermeiden.

Compliance & Manufacturing Standards

Reference Standards

DIN EN ISO 9001:2015 - QualitätsmanagementsystemeDIN EN 755-2 - Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 2: Mechanische EigenschaftenDIN EN 1706 - Aluminium und Aluminiumlegierungen - Gussstücke - Chemische Zusammensetzung und mechanische Eigenschaften

Manufacturing Precision

Bohrungsdurchmesser: +/-0,05 mm
Ebenheit der Passflächen: 0,1 mm

Quality Inspection

Dimensionsprüfung mit Koordinatenmessgerät (KMG)
Härteprüfung (Brinell- oder Rockwell-Skala)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Mit welchen Aluminiumprofilen ist dieser Winkelverbinder kompatibel?

Dieser Verbinder ist für Standard-Aluminium-Strangpressprofile mit Nutgrößen von 6 mm, 8 mm und 10 mm ausgelegt, die üblicherweise in strukturellen Rahmenanwendungen verwendet werden.

Wie hoch ist die Tragfähigkeit dieses Aluminium-Winkelverbinders?

Die statische Tragfähigkeit beträgt 150 kg bei ordnungsgemäßer Installation mit allen Befestigungselementen, wodurch er für Industrieregalen, Maschinengestelle und strukturelle Baugruppen geeignet ist.

Bietet die eloxierte Oberflächenbehandlung Korrosionsbeständigkeit?

Ja, die eloxierte Oberflächenbehandlung bietet eine ausgezeichnete Korrosionsbeständigkeit und erhöht die Haltbarkeit, während die verzinkten Stahlschrauben zusätzlichen Schutz vor Rost bieten.
