Eloxieranlage für Aluminiumprofile

Auf Basis strukturierter CNFX-Herstellerprofile wird Eloxieranlage für Aluminiumprofile im Bereich Aluminiumproduktherstellung anhand von Profillängenkapazität bis Anodisierungsspannung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Eloxieranlage für Aluminiumprofile wird durch die Baugruppe aus Materialhandling-Kran und Anodisierbecken-Modul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Integriertes System zur Oberflächenbehandlung von Aluminiumprofilen durch Eloxieren

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

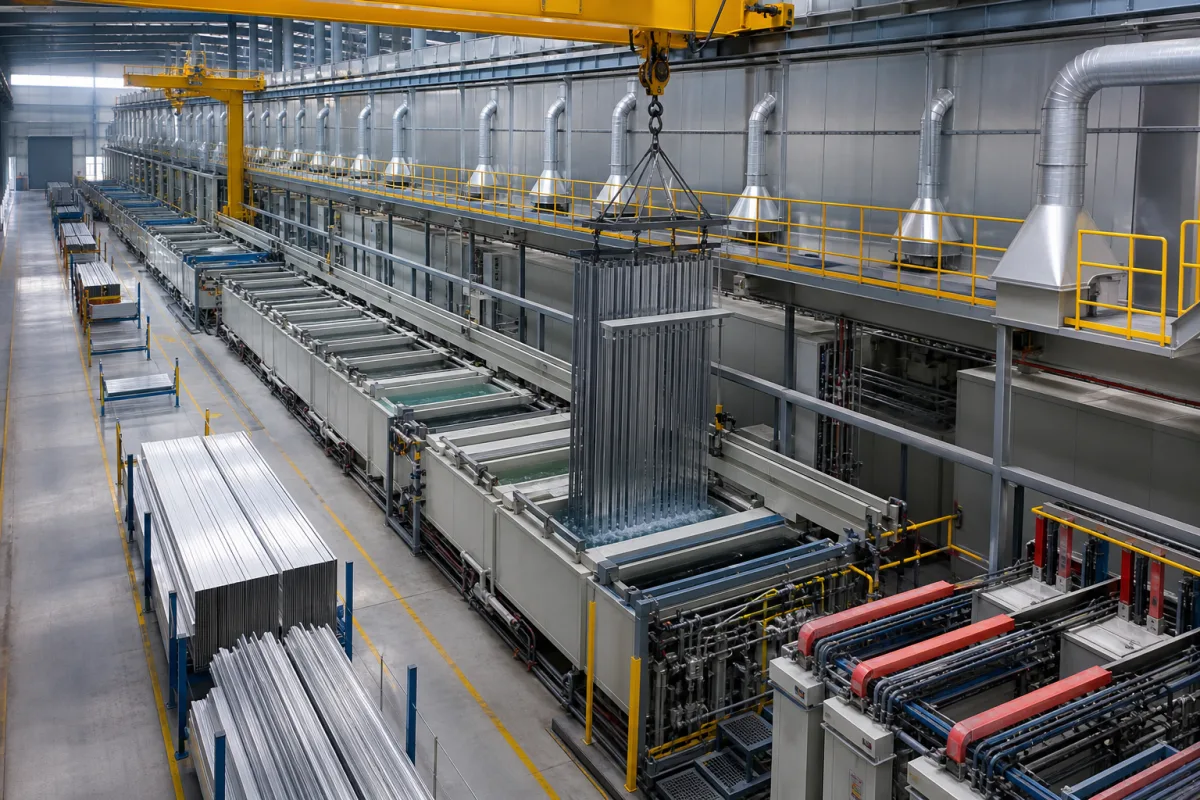

Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Eloxieranlage für Aluminiumprofile

Technische Definition

Diese Produktionslinie ist ein integriertes Industriesystem für die elektrochemische Eloxierung von Aluminiumprofilen und gefertigten Bauteilen. Sie automatisiert sequenzielle Oberflächenbehandlungsprozesse wie Reinigen, Ätzen, Eloxieren, Färben und Versiegeln. Die Linie besteht aus koordinierten Modulen wie Materialhandhabungssystemen, Chemikalienbehandlungstanks, Stromversorgungseinheiten und Trocknungsstationen. Sie ermöglicht die kontrollierte Bildung einer Oxidschicht für verbesserte Korrosionsbeständigkeit, Haltbarkeit und ästhetische Oberflächen von Aluminiumprodukten.

Die Linie verarbeitet Profile mit Längen von 6000 bis 12000 mm, arbeitet mit Produktionsgeschwindigkeiten von 0,5 bis 2,0 m/min und hat je nach Konfiguration eine Stellfläche von 500 bis 1500 m². Die Eloxierspannung beträgt 15 bis 25 V Gleichstrom, die Stromdichte typischerweise 1,0 bis 2,0 A/dm² für Schwefelsäure-Eloxierung. Die Betriebstemperatur wird zwischen 15 und 25 °C gehalten. Die Schichtdicke kann von 5 bis 25 μm eingestellt werden, wobei die Versiegelungsqualität nach ISO 3210 (Massenverlust ≤30 mg/dm²) verifiziert wird. Tankkapazitäten reichen von 20 bis 60 L, der Spülwasserverbrauch beträgt 5 bis 15 m³/h. Die Gesamtanschlussleistung beträgt 100 bis 500 kW, der Luftversorgungsdruck für pneumatische Steuerungen und Rührung 0,5 bis 0,8 MPa. Der Geräuschpegel am Bedienplatz beträgt ≤75 dB(A) gemäß ISO 11201.

Zu den Konstruktionsmaterialien gehören Edelstahltanks, PVC/PP-Rohrleitungen, Aluminiumkathoden und epoxidbeschichtete Stahlrahmen. Die Linie ist für Aluminiumproduktionsstätten konzipiert. Alle aufgeführten Parameter sind Referenzbereiche; modellspezifische Werte und geltende Normen sind mit dem Hersteller oder Lieferanten zu bestätigen.

Funktionsprinzip

Das Funktionsprinzip basiert auf einem elektrochemischen Prozess, bei dem Aluminiumprofile als Anoden in einem Elektrolytbad, typischerweise Schwefelsäure, dienen. Durch Anlegen eines kontrollierten Gleichstroms reagieren Sauerstoffionen mit Aluminium an der Oberfläche und bilden eine schützende Aluminiumoxidschicht. Dicke und Eigenschaften dieser Schicht werden durch Stromdichte, Spannung, Temperatur und Verarbeitungszeit gesteuert. Die Linie integriert Vorbehandlung (Reinigen, Ätzen), Eloxieren, Färben (falls erforderlich) und Versiegeln, um eine gleichmäßige, korrosionsbeständige Oberfläche zu erzeugen.

Hauptmaterialien

Edelstahltanks, PVC/PP-Rohrleitungen, Aluminiumkathoden, epoxidbeschichtete Stahlrahmen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Profillängenkapazität	6000–12000 mm	Maximale Profillänge
Anodisierungsspannung	15–25 Volt	Gleichspannungs-Betriebsspannung
Tankvolumen	20–60 Liter	Chemikalienbehandlungsvolumen
Produktionsgeschwindigkeit	0.5–2.0 m/min	Linienverarbeitungsgeschwindigkeit
Betriebstemperatur	15–25 °C	Anodizing bath temperature range
Stromdichte	1.0–2.0 A/dm²	Typical for sulfuric acid anodizing
Schichtdicke	5–25 μm	Anodic oxide coating thicknessISO 7599
Versiegelungsqualität	≤30 mg/dm²	Mass loss after phosphoric acid testISO 3210
Elektrische Leistung	100–500 kW	Total installed power
Luftversorgungsdruck	0.5–0.8 MPa	For pneumatic controls and agitation
Wasserverbrauch	5–15 m³/h	Rinse water flow rate
Geräuschpegel	≤75 dB(A)	At operator positionISO 11201
Stellfläche	500–1500 m²	Depends on line configuration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Materialhandling-Kran
Profiltransfer zwischen Stationen
Material: Feuerverzinkter Stahl
Anodisierbecken-Modul
Elektrochemische Behandlungskammer
Material: Stahl mit PVC/PP-Auskleidung
Gleichrichter-Stromversorgung
Gleichstromerzeugung für die Eloxierung
Material: Kupfer/Aluminium
Chemikalien-Dosiersystem
Automatisierte Chemikalienkonzentrationssteuerung
Material: Edelstahl/PVC
Trockenofen
Nachbehandlung zur Feuchtigkeitsentfernung
Material: Isolierter Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch bis 1,5 bar (für Sprühsysteme), 0,5-1,0 bar typisch für Spülvorgänge
Durchflussrate:	50-200 m³/h (Umlaufpumpen), 10-40 L/min pro Sprühdüse
Betriebstemperatur:	15-25°C (Bad-Temperatur), 18-22°C optimal für Anodisierungselektrolyt
slurry concentration:	150-200 g/L Schwefelsäureelektrolyt, 5-15% Konzentration für Ätzen, 2-5% für Versiegeln

Montage- und Anwendungskompatibilität

6000er-Aluminiumlegierungen (z.B. 6061, 6063)5000er-Aluminiumlegierungen (z.B. 5052)Architektonische Aluminiumprofile mit Standard-Anodisierungsanforderungen

Nicht geeignet: Aluminiumgusslegierungen mit hohem Siliziumgehalt (>12% Si) aufgrund schlechter Anodisierungsgleichmäßigkeit und Bildung von schwarzem Smut

Auslegungsdaten

Maximale Profilabmessungen (Länge, Breite, Dicke)
Erforderliche Produktionskapazität (kg/Stunde oder Profile/Stunde)
Ziel-Anodisierungsschichtdicke (Mikrometer) und Farbanforderungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,8-1,5 A/dm² Stromdichte, 15-25°C Elektrolyttemperatur, 12-20 V Gleichspannung

Belastungs- und Ausfallgrenzen

Elektrolyt-pH unter 0,8 oder über 2,0, Stromdichte über 2,0 A/dm², Temperatur über 30°C

Auflösung der Aluminiumoxidschicht bei pH-Extremen (Faradaysches Gesetz), Wasserstoffentwicklungsreaktion bei hohen Stromdichten (Tafel-Gleichung), Elektrolytsieden bei erhöhten Temperaturen (Clausius-Clapeyron-Beziehung)

Fertigungskontext

Eloxieranlage für Aluminiumprofile wird innerhalb von Aluminiumproduktherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsbedingte Lochfraßbildung

Ursache: Chemischer Angriff durch Schwefelsäureelektrolyt oder unsachgemäßes Spülen, der zu lokalem Abbau der anodischen Oxidschicht und des Substrat-Aluminiums führt.

Mechanisches Rissbildung oder Delamination der anodischen Beschichtung

Ursache: Thermische Spannung durch schnelle Temperaturwechsel im Anodisierungsbad oder mechanische Spannung durch unsachgemäße Handhabung, was zu Haftungsversagen der Beschichtung führt.

Wartungsindikatoren

Sichtbare Farbinkonsistenz oder fleckiges Erscheinungsbild auf anodisierten Oberflächen, was auf ungleichmäßige Beschichtungsdicke oder Kontamination hinweist.
Ungewöhnliches Blasen oder übermäßiges Dunsten im Anodisierungstank, was auf Elektrolyt-Ungleichgewicht oder Überhitzung hindeutet.

Technische Hinweise

Strikte Überwachung der chemischen Konzentration und automatisierte pH-/Temperaturregelung im Anodisierungsbad implementieren, um optimale Prozessparameter aufrechtzuerhalten.
Einen vorbeugenden Wartungsplan für Tankauskleidungen, Filtersysteme und Gleichrichter erstellen, mit regelmäßiger Inspektion auf frühe Anzeichen von Verschleiß oder Korrosion.

Konformität und Fertigungsnormen

Referenznormen

ISO 7599:2018 - Anodisieren von Aluminium und seinen LegierungenASTM B137 - Standardprüfverfahren zur Messung der Beschichtungsmasse pro Flächeneinheit auf anodisch beschichtetem AluminiumEN 12373-1:2001 - Anodisieren von Aluminium und seinen Legierungen

Fertigungsgenauigkeit

Beschichtungsdicke: +/- 5 µm
Oberflächenrauheit (Ra): ≤ 0,8 µm

Qualitätsprüfung

Salzsprühnebeltest (ASTM B117)
Beschichtungsdickenmessung (Wirbelstromverfahren)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gleichrichter-Welligkeitsfaktor über 5% → Ungleichmäßige Oxidschichtdicke (Joulesche Wärmevariation) → Dreiphasen-Vollweg-Gleichrichtung mit LC-Filterung (Welligkeit <1%)

Kühlsystem-ΔT unter 5°C über Wärmetauscher → Elektrolyttemperaturschichtung (Dichtegradient 0,001 g/cm³ pro °C) → Gegenstrom-Plattenwärmetauscher mit turbulenter Strömung (Re >4000)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Eloxieranlage für Aluminiumprofile

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Foshan Dajia Electromechanical Technology Co., Ltd.

· CN

Fertigt außerdem: Automated Powder Coating System、Water Treatment System、Shot Blasting Machine

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Aluminum Profile Anodizing Production Line”
Quellseite ansehen ↗ dajiamingtu.com · geprüft am 2026-08-22

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Eloxieranlage für Aluminiumprofile

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Prozesse umfasst diese Eloxieranlage?

Die Linie integriert Reinigen, Ätzen, Eloxieren, Färben und Versiegeln in sequenzieller automatisierter Weise. Sie umfasst Materialhandhabung, Chemikalientanks, Stromversorgung und Trocknungsstationen.

Welche technischen Parameter sind wichtig?

Wichtige Parameter sind Profillängenkapazität (6000-12000 mm), Eloxierspannung (15-25 V DC), Stromdichte (1,0-2,0 A/dm²), Betriebstemperatur (15-25 °C), Schichtdicke (5-25 μm) und Produktionsgeschwindigkeit (0,5-2,0 m/min). Dies sind Referenzbereiche; mit Lieferanten bestätigen.

Welche Normen sind für die Qualitätsprüfung relevant?

Schichtdicke kann nach ISO 7599 geprüft werden, Versiegelungsqualität nach ISO 3210 (Massenverlust ≤30 mg/dm²) und Geräuschpegel nach ISO 11201 (≤75 dB(A)). Konformität immer mit dem Hersteller bestätigen.

Welche Versorgungsanforderungen gibt es für die Installation?

Die Linie benötigt elektrische Leistung von 100-500 kW, Luftversorgung bei 0,5-0,8 MPa und Spülwasserfluss von 5-15 m³/h. Die Stellfläche beträgt 500 bis 1500 m². Genaue Anforderungen hängen von der Linienkonfiguration ab.
