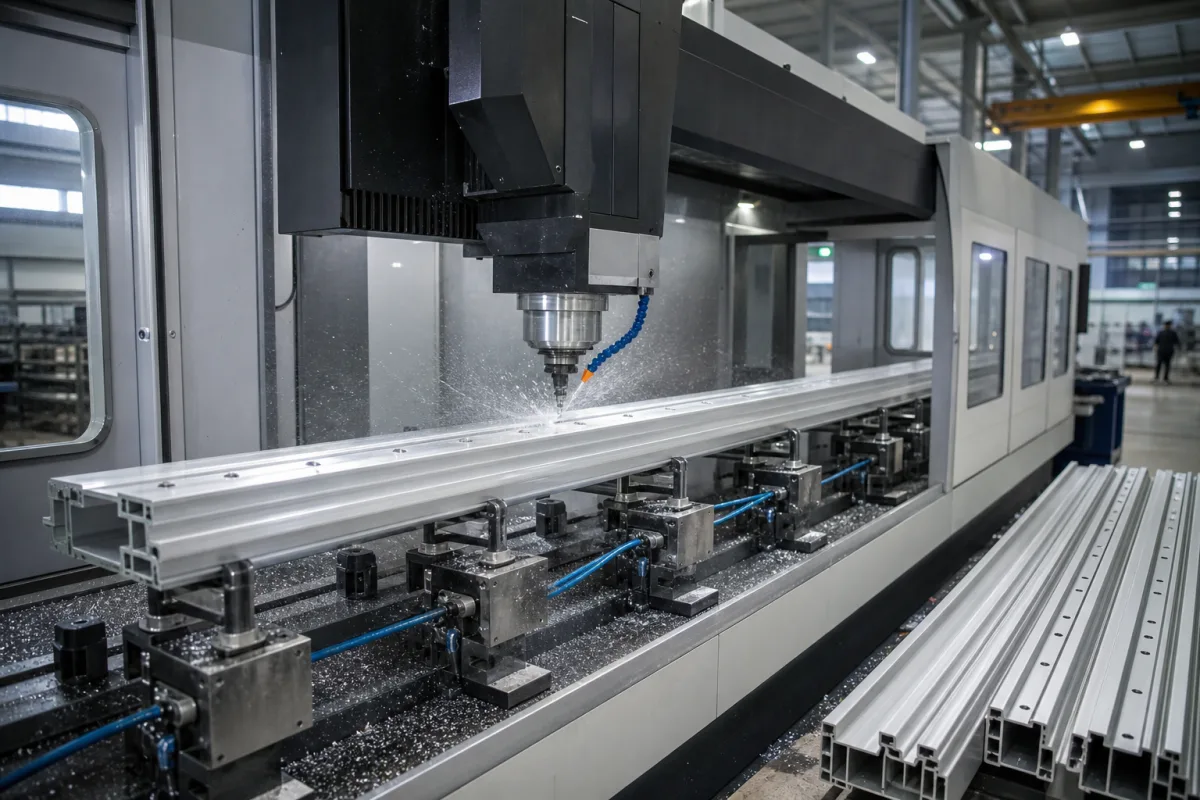

CNC-Fräsmaschine für Aluminiumprofile

Die CNC-Fräsmaschine für Aluminiumprofile ist eine eigenständige computergesteuerte (CNC) Fräsmaschine, die speziell für die Bearbeitung von Aluminium-Strangpressprofilen entwickelt wurde. Sie führt Präzisionsfräsoperationen wie Bohren, Gewindeschneiden, Nuten und Konturfräsen an Aluminiumprofilen für Bau-, Industrie- und Strukturanwendungen durch. Die Maschine verfügt über spezielle Spannvorrichtungen und Werkzeuge, die für die Handhabung langer Aluminiumstrangpressprofile mit hohen Anforderungen an Maßgenauigkeit und Oberflächengüte optimiert sind.

Typische Spezifikationen umfassen einen Spindeldrehzahlbereich von 0–24.000 U/min, eine Spindelleistung von 5,5–15 kW und eine Spindelaufnahme von BT40 oder HSK63A (gemäß DIN 69871). Die Verfahrwege betragen 3000–6000 mm (X), 300–600 mm (Y) und 200–400 mm (Z). Die Tischbelastbarkeit liegt zwischen 500–2000 kg, das Maschinengewicht zwischen 5000–12000 kg. Die Positioniergenauigkeit beträgt ±0,05 mm und die Wiederholgenauigkeit ±0,02 mm, jeweils nach ISO 230-2. Die Eilganggeschwindigkeit beträgt 20–40 m/min, die Arbeitsvorschubgeschwindigkeit 0–15 m/min. Die Maschine ist mit Siemens 828D oder Fanuc 0i-MF CNC-Steuerungen erhältlich und arbeitet mit einer Stromversorgung von 380 V / 50 Hz / Drehstrom (gemäß IEC 60038). Andere Spannungen sind auf Anfrage erhältlich.

Die Maschine besteht aus Gusseisen mit Stahlführungen und verwendet Servomotoren und Kugelgewindetriebe für präzise Bewegungen. Sie ist für Aluminiumlegierungswerkstücke ausgelegt. Das Funktionsprinzip besteht darin, dass computergesteuerte Servomotoren die Schneidwerkzeuge entlang mehrerer Achsen bewegen und Material gemäß programmierten G-Code-Anweisungen entfernen.

Bei der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Bereiche Referenzwerte sind. Bestätigen Sie Spindeldrehzahl, Leistung, Verfahrwege, Belastbarkeit, Genauigkeit, Vorschübe, Steuerung und Stromversorgung für Ihre Anwendung. Prüfen Sie auch die Einhaltung von ISO 230-2 und DIN 69871.

Die Maschine verwendet computergesteuerte Servomotoren, um Schneidwerkzeuge entlang mehrerer Achsen (X, Y, Z) zu bewegen. Die CNC-Steuerung interpretiert G-Code-Anweisungen und sendet präzise Signale an die Servoantriebe, die das Werkzeug relativ zum Aluminiumprofil positionieren. Die Spindel dreht das Schneidwerkzeug mit hoher Geschwindigkeit, und das Werkzeug entfernt Material vom Profil, um die gewünschte Form zu erzeugen. Die starre Struktur der Maschine aus Gusseisen mit Stahlführungen gewährleistet Stabilität und Genauigkeit. Kugelgewindetriebe wandeln Drehbewegungen in lineare Bewegungen mit minimalem Spiel um. Der Bediener programmiert die Maschine über die CNC-Steuerung, und die Maschine führt den Bearbeitungsablauf automatisch aus. Spezielle Spannvorrichtungen halten lange Aluminiumprofile sicher und verhindern Vibrationen, um konsistente Ergebnisse zu gewährleisten.
