Granulationskammer

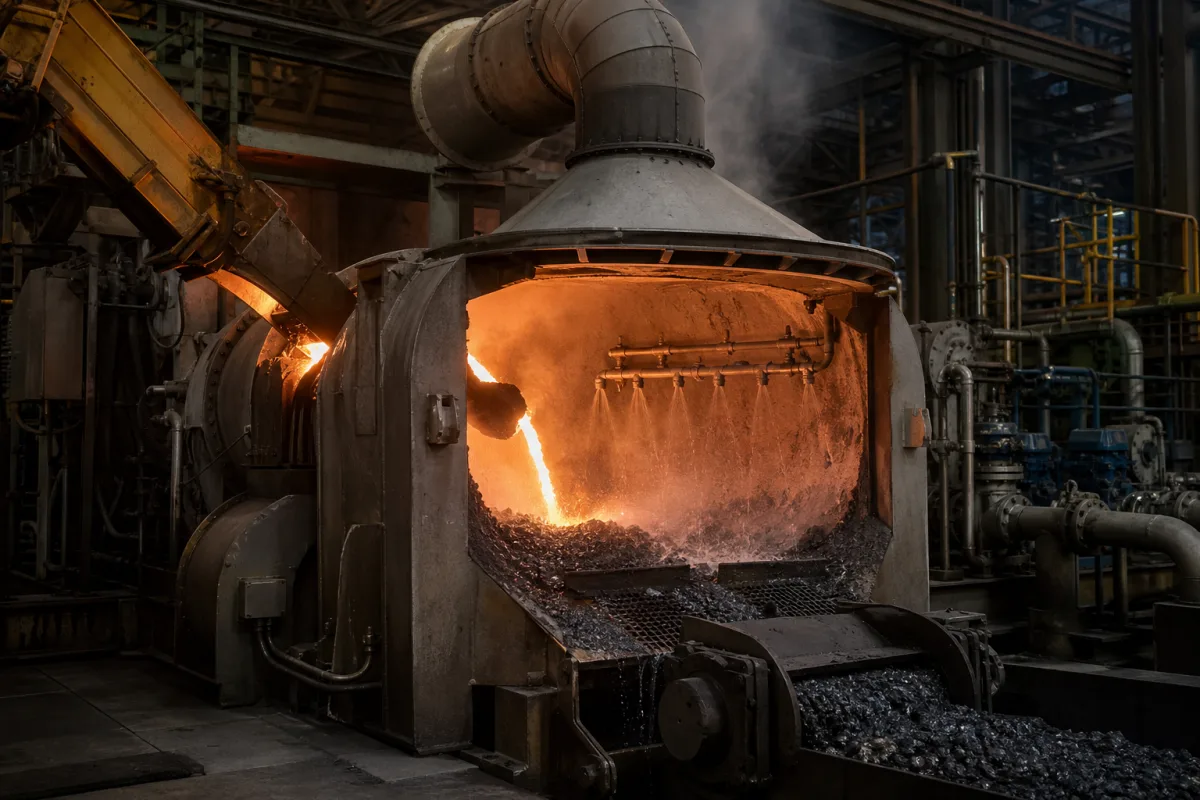

Die Granulationskammer ist eine kritische Komponente industrieller Schlackebehandlungssysteme, insbesondere in metallurgischen Prozessen. Sie nimmt geschmolzene Schlacke aus Öfen oder Reaktoren auf und ermöglicht deren Umwandlung in feste Granulate durch kontrollierte Kühlmechanismen, typischerweise durch Wassersprühe oder Luftabschreckung. Dieser Prozess reduziert das Schlackevolumen, verbessert die Handhabungseigenschaften und bereitet das Material für die weitere Verarbeitung oder Entsorgung vor.

In der Grundmetallherstellung ist die Kammer für die Verarbeitung von heißer Schlacke ausgelegt, mit Betriebstemperaturen typischerweise zwischen 800°C und 1500°C. Das Kammervolumen, das die Chargenkapazität für den Schlackedurchsatz bestimmt, liegt normalerweise zwischen 2 und 10 Kubikmetern. Der Betriebsdruck wird zwischen 0,1 und 0,5 MPa gehalten, unter Bezugnahme auf. Der Kühlwasserfluss beträgt typischerweise 50 bis 200 Kubikmeter pro Stunde, mit Eintrittstemperaturen zwischen 20°C und 35°C. Die resultierende Granulatgröße liegt typischerweise zwischen 0,5 und 5 mm, geeignet für die weitere Verarbeitung.

Verwendete Materialien umfassen feuerfest ausgekleideten Stahl und Hochtemperaturlegierungsstahl. Die Materialgüte für Strukturteile ist typischerweise Q235B (gemäß GB/T 700), mit einer Feuerfestauskleidungsdicke von 150 bis 300 mm. Das Gesamtgewicht, einschließlich Kammer und Auskleidung, liegt zwischen 5 und 20 Tonnen, und die Grundfläche (L×B×H) beträgt typischerweise 3×3×4 bis 6×6×8 Meter.

Bei der Auswahl einer Granulationskammer müssen modellspezifische Parameter mit dem Hersteller verifiziert werden, da tatsächliche Werte je nach Schlackezusammensetzung und Prozessanforderungen variieren können. Aufgeführte Normen dienen nur als Referenz und implizieren keine Zertifizierung. Bestätigen Sie immer die Kompatibilität mit Ihren Systemanforderungen und geltenden Vorschriften.

Geschmolzene Schlacke tritt in die Kammer ein und wird durch direkten Kontakt mit Kühlmedien (Wasser oder Luft) schnell abgekühlt. Dies führt dazu, dass die Schlacke erstarrt und in kleine, körnige Partikel bricht. Das Kammerdesign steuert Strömungsmuster, Verweilzeit und Kühlraten, um eine gleichbleibende Korngröße und Eigenschaften zu erreichen. Betriebsparameter wie Kühlwasserdurchflussrate und Eintrittstemperatur müssen innerhalb festgelegter Bereiche gehalten werden, um eine effektive Granulation zu gewährleisten. Unzureichender Durchfluss oder hohe Eintrittstemperaturen können die Kühleffizienz verringern und zu schlechter Granulation führen. Die feuerfeste Auskleidung der Kammer schützt die Stahlkonstruktion vor thermischen Schäden, und ihre Dicke beeinflusst die Lebensdauer und das Innenvolumen.
