Heizelement-Bank

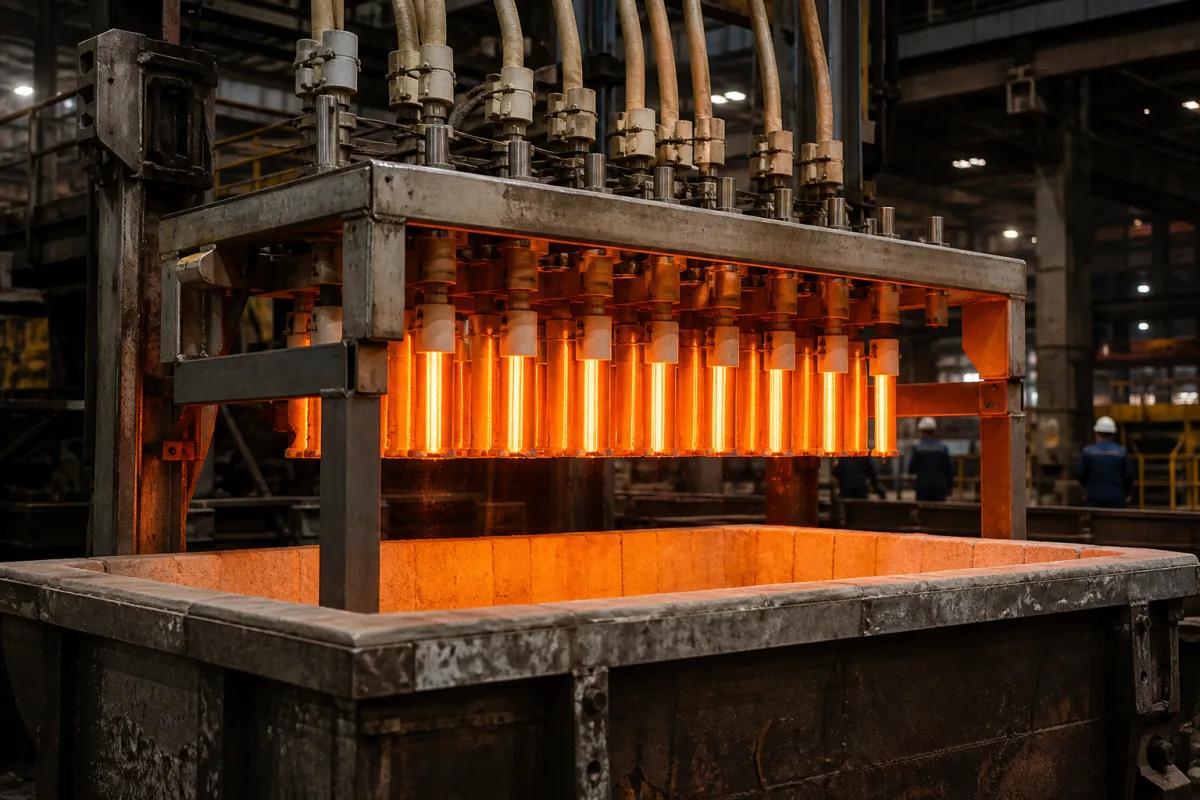

Die Heizelement-Bank ist eine kritische Komponente im System des Zwischenbehälters mit Vorwärmung. Sie besteht aus einer Anordnung einzelner Widerstandsheizelemente, die in einer Bank- oder Cluster-Konfiguration angeordnet sind. Ihre Hauptfunktion besteht darin, die Temperatur der Auskleidung und der inneren Oberflächen des Zwischenbehälters vor dem Einbringen von geschmolzenem Metall gleichmäßig auf einen bestimmten Sollwert zu erhöhen und zu halten, um thermischen Schock zu verhindern, ordnungsgemäße Metallfließeigenschaften sicherzustellen und den Energieverbrauch während der ersten Gießphase zu reduzieren. Die Bank ist für Umgebungen der Grundmetallherstellung ausgelegt, in denen eine zuverlässige und präzise Vorwärmung für die Prozessstabilität und Produktqualität unerlässlich ist. Die Einheit ist für eine dreiphasige Stromversorgung ausgelegt, typischerweise 380–480 V AC, und kann für 50- oder 60-Hz-Systeme konfiguriert werden. Die Heizelemente bestehen aus hochohmigen Legierungen wie Nickel-Chrom (NiCr) oder Eisen-Chrom-Aluminium (FeCrAl), mit Mantelmaterialien wie Incoloy 800 für Korrosions- und Hitzebeständigkeit. Keramische Isolatoren (z. B. Aluminiumoxid) und Edelstahl-Montageteile gewährleisten elektrische Isolierung und mechanische Integrität. Die Nennleistung der Bank liegt zwischen 15 und 60 kW, abhängig von Größe und Durchsatz des Zwischenbehälters. Die maximale Betriebstemperatur liegt zwischen 900 und 1200 °C, mit einer Temperaturregelgenauigkeit von ±5 °C im stationären Zustand mit PID-Regelung. Die Einheit erfüllt verschiedene internationale Normen für elektrische Sicherheit und Leistung, einschließlich IEC 60038 für Spannung, ASTM B344 für Heizelementmaterial und IEC 60529 für Schutzart (IP54–IP65). Der Isolationswiderstand beträgt mindestens 100 MΩ bei 500 V Gleichspannung, und die dielektrische Festigkeit beträgt 2000 V Wechselspannung für eine Minute ohne Durchschlag. Der Betriebsdruck ist mit 1,0–1,6 MPa angegeben, und das Gewicht liegt zwischen 50 und 200 kg. Alle Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Elektrische Energie wird durch das Prinzip der Jouleschen Erwärmung (Widerstandserwärmung) in Wärmeenergie umgewandelt. Wenn ein elektrischer Strom durch die hochohmigen Legierungsdrähte oder -bänder in jedem Element fließt, erzeugt der elektrische Widerstand Wärme. Diese Bank von Elementen wird über ein Leistungsregelungssystem (häufig SCR-basiert) gesteuert, um eine präzise, einstellbare Wärmeabgabe an die Zwischenbehälterstruktur zu liefern, was eine gleichmäßige Temperaturverteilung gewährleistet und thermischen Schock verhindert.
