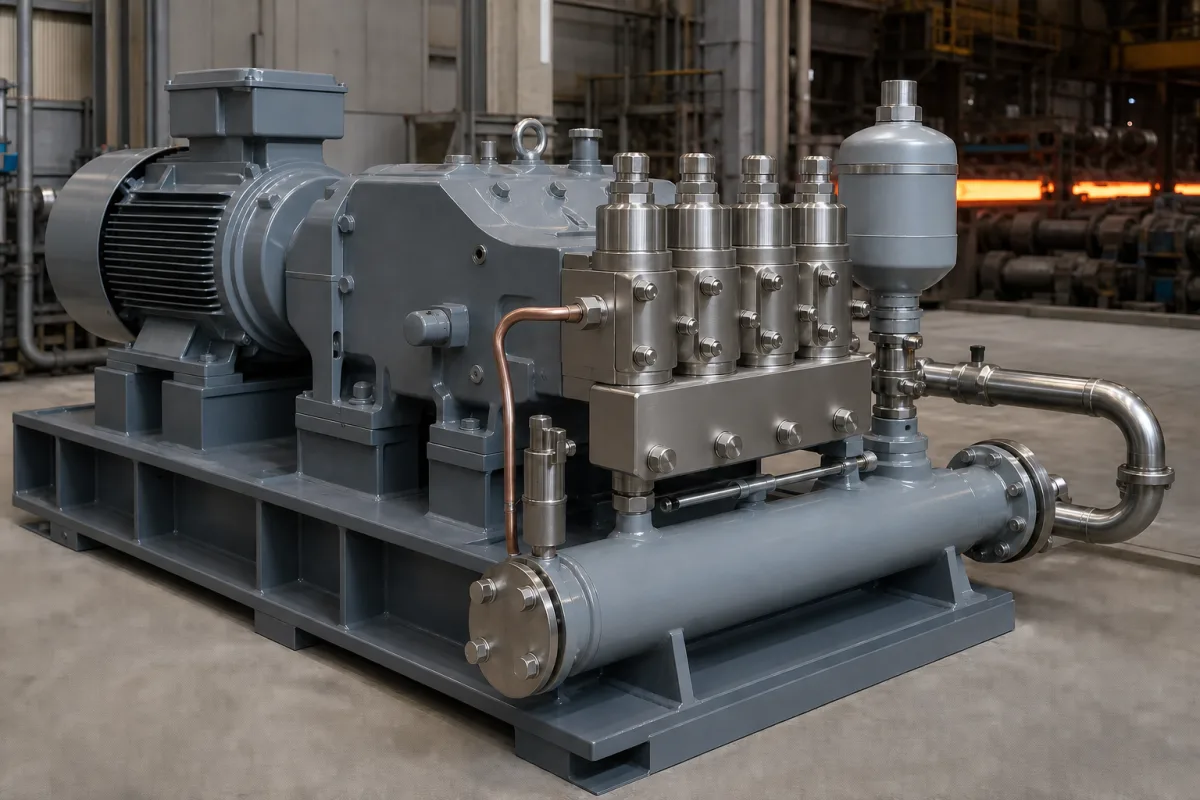

Hochdruckpumpeneinheit für Entzunderung

Produktspezifikationen

Technische Details und Fertigungskontext für Hochdruckpumpeneinheit

Technische Definition

Die Hochdruckpumpeneinheit ist eine kritische Komponente eines hydraulischen Entzunderungssystems, das in der Metallherstellung, insbesondere in Stahlwerken, eingesetzt wird. Sie dient als Energiequelle, die Hydraulikflüssigkeit auf extrem hohe Drücke (typischerweise 150–400 bar oder höher) bringt und sie zu Entzunderungsdüsen liefert. Diese unter Druck stehende Flüssigkeit wird dann verwendet, um Zunder (Eisenoxid) und andere Oberflächenverunreinigungen von heißen Metalloberflächen während Walz- oder Schmiedeprozessen kraftvoll zu entfernen, was saubere, hochwertige Metallprodukte gewährleistet. Die Einheit besteht typischerweise aus einer von einem Elektromotor angetriebenen Mehrkolben-Axial- oder Radialkolbenpumpe. Wenn der Motor die Antriebswelle der Pumpe dreht, bewegen sich Kolben in Zylindern hin und her, saugen während des Saughubs Niederdruck-Hydraulikflüssigkeit aus einem Behälter an und verdichten sie während des Druckhubs auf hohen Druck. Ein Druckbegrenzungsventil hält den Systemdruck innerhalb sicherer Betriebsgrenzen, während Rückschlagventile einen unidirektionalen Fluss gewährleisten. Die Hochdruckflüssigkeit wird dann über Verteiler und Rohrleitungen zu den Entzunderungsbalken und -düsen geleitet. Zu den wichtigsten Parametern gehören Nenndurchfluss (50–200 l/min), Betriebsdruck (1,0–1,6 MPa), Motorleistung (75–250 kW), Betriebstemperatur (5–60 °C), Schutzart (IP54–IP65), Pumpenwirkungsgrad (75–90 %), maximale Partikelgröße (0,1–0,5 mm), Gewicht (1500–5000 kg), Abmessungen (2000×1200×1500–3000×1800×2200 mm), Spannung (380–690 V AC), Frequenz (50–60 Hz), Material der nassen Teile (316L–Duplex) und Geräuschpegel (75–90 dB(A)). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Einheit ist für die Integration in bestehende Entzunderungssysteme ausgelegt, wobei Installationsraum, Fundament und Stromversorgung zu berücksichtigen sind. Wartungssignale umfassen ungewöhnliche Geräusche, Druckschwankungen und Dichtungslecks. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur- oder Partikelgrößenbereiche, was zu Verschleiß von Dichtungen und Materialien führen kann. Konsultieren Sie immer den Hersteller für modellspezifische Daten und die Einhaltung geltender Normen.

Funktionsprinzip

Die Einheit besteht typischerweise aus einer von einem Elektromotor angetriebenen Mehrkolben-Axial- oder Radialkolbenpumpe. Wenn der Motor die Antriebswelle der Pumpe dreht, bewegen sich Kolben in Zylindern hin und her, saugen während des Saughubs Niederdruck-Hydraulikflüssigkeit aus einem Behälter an und verdichten sie während des Druckhubs auf hohen Druck. Ein Druckbegrenzungsventil hält den Systemdruck innerhalb sicherer Betriebsgrenzen, während Rückschlagventile einen unidirektionalen Fluss gewährleisten. Die Hochdruckflüssigkeit wird dann über Verteiler und Rohrleitungen zu den Entzunderungsbalken und -düsen geleitet.

Hauptmaterialien

Hochfester Legierungsstahl, Gehärteter Stahl, Bronze/Buchsen, Dichtungen (Viton, Polyurethan)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenndurchfluss	50–200 L/min	Flow rate determines descaling coverage and efficiency.ISO 9906
Betriebsdruck	1.0–1.6 MPa
Motorleistung	75–250 kW	Power must match flow and pressure requirements.
Betriebstemperatur	5–60 °C	Outside this range, seals and materials may degrade.
Schutzart	IP54–IP65	Protects against dust and water jets.IEC 60529
Pumpenwirkungsgrad	75–90 %	Higher efficiency reduces operating costs.ISO 9906
Maximale Partikelgröße	0.1–0.5 mm	Larger particles can damage the pump and nozzles.
Gewicht	1500–5000 kg	Affects installation and foundation requirements.
Abmessungen (L×B×H)	2000×1200×1500–3000×1800×2200 mm	Space constraints in existing plants.
Spannung	380–690 V AC	Common industrial voltages; other options available.IEC 60038
Frequenz	50–60 Hz	Must match regional power grid.IEC 60038
Werkstoff der medienberührten Teile	316L–Duplex	Corrosion resistance for descaling water.ASTM A240
Geräuschpegel	75–90 dB(A)	Compliance with workplace noise regulations.ISO 3744

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Pumpengehäuse
Hauptstrukturbauteil, das Kolben, Zylinder und Ventile aufnimmt
Material: Hochfester Gusseisen oder Stahl
Kolben und Zylinder
Hin- und hergehende Elemente, die durch Komprimierung von Hydraulikflüssigkeit Druck erzeugen
Material: Vergüteter Stahl mit Keramikbeschichtungen
Antriebswelle
Überträgt die Drehkraft vom Motor auf den Kolbenmechanismus
Material: Legierter Stahl
Ventilplatte
Steuert die Zeitsteuerung der Flüssigkeitsaufnahme und -abgabe durch die Anschlüsse
Material: Vergüteter Stahl oder Bronze
Druckentlastungsventil
Sicherheitsvorrichtung zur Begrenzung des maximalen Systemdrucks durch Ableitung von Überschussströmung
Material: Edelstahl mit Feder
Kupplung
Verbinder der Motorwelle mit der Pumpenantriebswelle
Material: Stahl mit elastomeren Einlagen
Rückschlagventil
Hält den Durchfluss bei jedem Kolbenhub zwischen Saug- und Druckseite in eine Richtung.
Elektromotor
Dreht die Pumpenantriebswelle; die Einheit wird damit geliefert, gekoppelt über die elastische Kupplung.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 400 bar (maximaler Arbeitsdruck)
Durchflussrate:	50-500 L/min (typischer Bereich, modellabhängig)
Betriebstemperatur:	5°C bis 80°C (Betriebsfluidtemperatur)

Montage- und Anwendungskompatibilität

Wasserbasierte EntzunderungsflüssigkeitenSynthetische Hydrauliköle (ISO VG 32-68)Emulsionsartige Walzwerk-Kühlschmierstoffe

Nicht geeignet: Hochkorrosive saure Lösungen (pH < 4) oder abrasive Suspensionen mit >20 % Feststoffen

Auslegungsdaten

Erforderlicher Entzunderungsdruck (bar)
Durchflussanforderung (L/min)
Verfügbare Hydraulikleistungsquelle (kW/PS)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

150-350 bar

Belastungs- und Ausfallgrenzen

380 bar (Materialstreckgrenzenschwelle)

Kavitationsinduzierte Erosion bei Dampfdruck <0,02 bar absolut, kombiniert mit zyklischer Ermüdung durch Druckpulsationen bei 2-5 Hz

Fertigungskontext

Hochdruckpumpeneinheit wird innerhalb von Grundmetallherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kavitation

Ursache: Unzureichende Net Positive Suction Head (NPSH) aufgrund von niedrigem Einlassdruck, hoher Fluidtemperatur oder Saugleitungseinschränkungen, die zur Dampfblasenbildung und Implosion auf Laufradoberflächen führen.

Lagerausfall

Ursache: Verschlechterung der Schmierung durch Kontamination, Feuchtigkeitseintritt oder thermischen Abbau, was zu erhöhter Reibung, Überhitzung und schließlich zum Fressen oder Ermüdungsausbröckeln führt.

Wartungsindikatoren

Übermäßige Vibration oder ungewöhnliche Klopfgeräusche während des Betriebs
Sichtbare Fluidleckage um Dichtungen oder Gehäuse mit Druckabfall oder Leistungsabweichung

Technische Hinweise

Implementierung einer Echtzeit-NPSH-Margenüberwachung mit automatischen Alarmen, um Kavitationsbedingungen vor Schadensauftritt zu verhindern.
Etablierung eines proaktiven Schmierstoffmanagements mit geplanter Ölanalyse, Kontaminationskontrolle und präzisen Nachschmierintervallen basierend auf den Betriebsbedingungen.

Konformität und Fertigungsnormen

Referenznormen

ISO 13709:2009 (Kreiselpumpen für die Erdöl-, petrochemische und Erdgasindustrie)ANSI/HI 1.1-1.6 (Hydraulic Institute Standards für Kreiselpumpen)DIN EN 809 (Pumpen und Pumpeneinheiten für Flüssigkeiten - Allgemeine Sicherheitsanforderungen)

Fertigungsgenauigkeit

Wellenlauf: +/-0,01 mm
Gehäuseflansch-Ebenheit: 0,05 mm

Qualitätsprüfung

Hydrostatischer Drucktest (1,5x Auslegungsdruck)
Schwingungsanalyse (ISO 10816-Konformität)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikfluidkontamination > ISO 4406 18/16/13 → Servoventil-Schieberverklemmung → Installation einer doppelten 3-Mikron-Absolutfilterung mit Druckdifferenzüberwachung

Plungerdichtungstemperatur > 120°C (PTFE-Zersetzungspunkt) → Dichtungsextrusion und katastrophale Leckage → Integration eines Thermoelemente-Arrays mit automatischer Durchflussratenmodulation

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Hochdruckpumpeneinheit

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Elephant Mud Pump

· CN

Fertigt außerdem: High Pressure Pump、Mud Pumps、Feedwater Pump und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “High Pressure Pump Units”
Quellseite ansehen ↗ elephantmudpump.com · geprüft am 2026-09-05

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Hochdruckpumpeneinheit

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Betriebsdruckbereich dieser Pumpeneinheit?

Der Referenz-Betriebsdruckbereich liegt bei 1,0–1,6 MPa, aber der tatsächliche Druck hängt vom spezifischen Modell und den Entzunderungsanforderungen ab. Bitte immer mit dem Hersteller verifizieren.

Welche Materialien werden für nasse Teile verwendet?

Nasse Teile bestehen typischerweise aus 316L-Edelstahl oder Duplex-Edelstahl, aber die genaue Materialgüte muss für die spezifische Einheit bestätigt werden.

Welche Wartungssignale deuten auf potenzielle Probleme hin?

Signale umfassen ungewöhnliche Geräusche, Druckschwankungen, Dichtungslecks und reduzierten Durchfluss. Regelmäßige Inspektion von Dichtungen und Filtern wird empfohlen.

Kann diese Pumpeneinheit in ein bestehendes Entzunderungssystem integriert werden?

Ja, aber die Integration erfordert die Überprüfung von Abmessungen, Gewicht, Stromversorgung und Rohrleitungsanschlüssen. Konsultieren Sie den Hersteller für Kompatibilität und Installationshinweise.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
