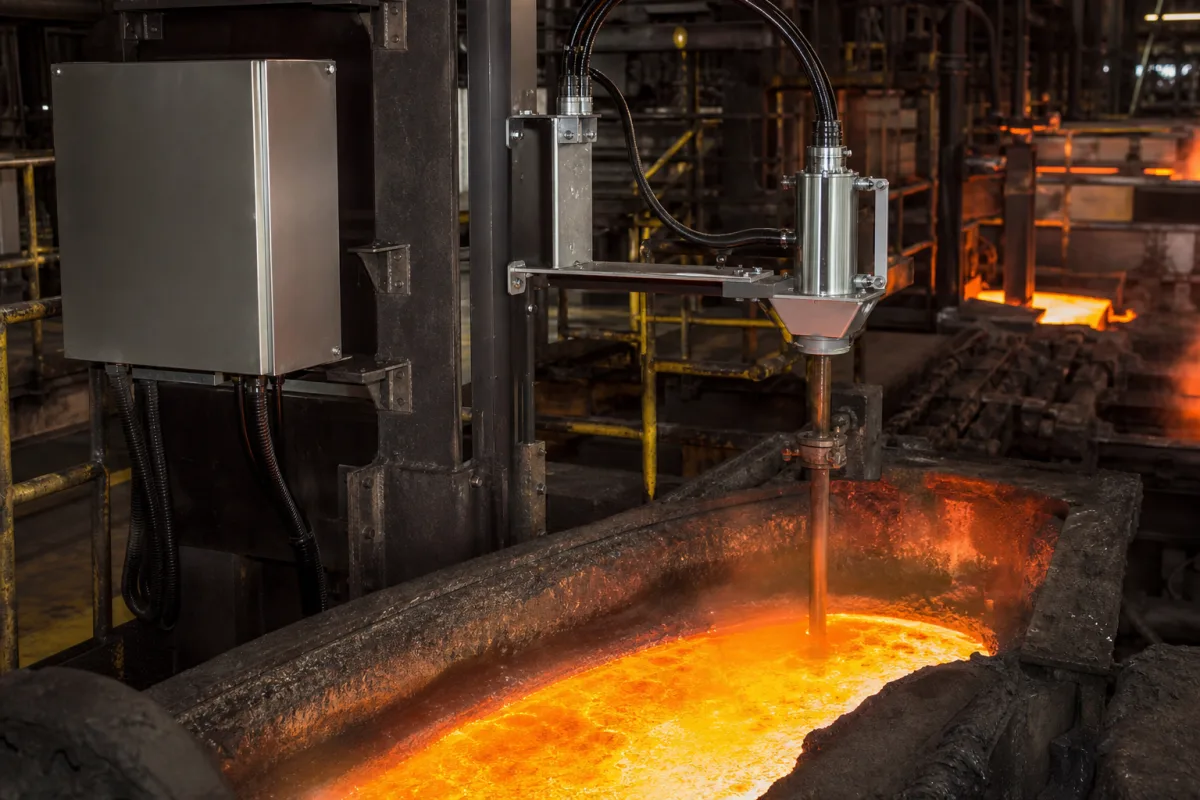

Schmelzmetall-Füllstandskontrollsystem

Das Schmelzmetall-Füllstandskontrollsystem ist eine industrielle Automatisierungslösung zur kontinuierlichen Messung und Regelung des Schmelzmetallniveaus in metallurgischen Gefäßen wie Halteöfen, Pfannen und Zwischenbehältern. Es integriert berührungslose Sensoren, Aktuatoren und Steuerlogik, um optimale Metallniveaus aufrechtzuerhalten, Überlauf, Unterfüllung zu verhindern und konsistente Gießvorgänge zu gewährleisten. Das System verbessert die Prozessstabilität, reduziert Materialabfall und erhöht die Sicherheit, indem es menschliche Eingriffe in der Nähe gefährlicher Schmelzmaterialien minimiert. Typische Anwendungen umfassen die Primärmetallproduktion, Gießereien und Stranggießanlagen. Das System besteht aus einem Sensorkopf, einer Steuereinheit und Aktuatorschnittstellen. Der Sensorkopf, der in Edelstahlgehäuse mit keramischen Sensorspitzen und Aluminium-Wärmeschilden untergebracht ist, ist für Umgebungstemperaturen bis 1600°C ausgelegt. Er bietet einen Messbereich von 0–1000 mm mit einer Genauigkeit von ±0,5 % vom Messbereichsendwert. Das Ausgangssignal ist eine 4–20 mA HART-Schleife, die mit 24 V DC (±10 %) gespeist wird. Die Ansprechzeit beträgt ≤1 Sekunde für Niveauänderungen. Das Gehäuse ist nach IP65 (IEC 60529) geschützt. Die Prozessverbindung ist ein Flansch nach DIN 2633, Größen DN50–DN100. Das Sondenmaterial ist Molybdändisilizid (MoSi2) für Hochtemperaturbeständigkeit. Das Systemgewicht liegt je nach Konfiguration zwischen 15 und 25 kg. Das Funktionsprinzip umfasst berührungslose Messung mit Laser-, Radar- oder Wirbelstromsensoren, mit Rückkopplung zu automatisierten Ventilen oder Kippmechanismen, die den Zu- oder Abfluss von Metall anpassen, um den Sollwert zu halten. Die Steuerlogik kann für verschiedene Prozessanforderungen konfiguriert werden. Für die Beschaffung verifizieren Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten. Das System ist kein eigenständiges Sicherheitsgerät; es erfordert ordnungsgemäße Installation, Kalibrierung und Wartung. Es ist nur für den industriellen Einsatz bestimmt und sollte von geschultem Personal bedient werden. Das System enthält keine Notabschaltfunktionen; diese müssen durch die Sicherheitssysteme der Anlage bereitgestellt werden. Das System ist nicht für den Einsatz in explosionsgefährdeten Bereichen zertifiziert, sofern dies nicht ausdrücklich vom Hersteller angegeben ist. Die aufgeführten Normen dienen nur als Referenz und implizieren keine Zertifizierung. Bestätigen Sie immer die Kompatibilität mit Ihrem spezifischen Prozess und Ihrer Gefäßkonstruktion.

Das System verwendet berührungslose Sensoren (z. B. Laser, Radar oder Wirbelstrom), um das Schmelzmetallniveau zu messen. Der Sensor sendet ein Signal aus, das von der Metalloberfläche reflektiert wird, und die Laufzeit oder Phasenverschiebung wird zur Berechnung der Entfernung verwendet. Diese Messung wird mit einem Sollwert in der Steuereinheit verglichen. Weicht das Niveau ab, sendet die Steuereinheit ein 4–20 mA-Signal, um Ventile oder Kippmechanismen anzusteuern, die den Zu- oder Abfluss von Metall anpassen. Die Rückkopplungsschleife korrigiert das Niveau kontinuierlich, um den gewünschten Sollwert zu halten. Das System kann für verschiedene Gefäßgeometrien und Prozessbedingungen konfiguriert werden. Der Sensorkopf ist für hohe Temperaturen ausgelegt und durch Wärmeschilde geschützt. Die Steuereinheit verarbeitet das Signal und stellt Ausgänge für Überwachung und Integration in Anlagensteuerungssysteme bereit. Das System erfordert eine Kalibrierung für die spezifische Installation und sollte regelmäßig überprüft werden.
