Technische Definition

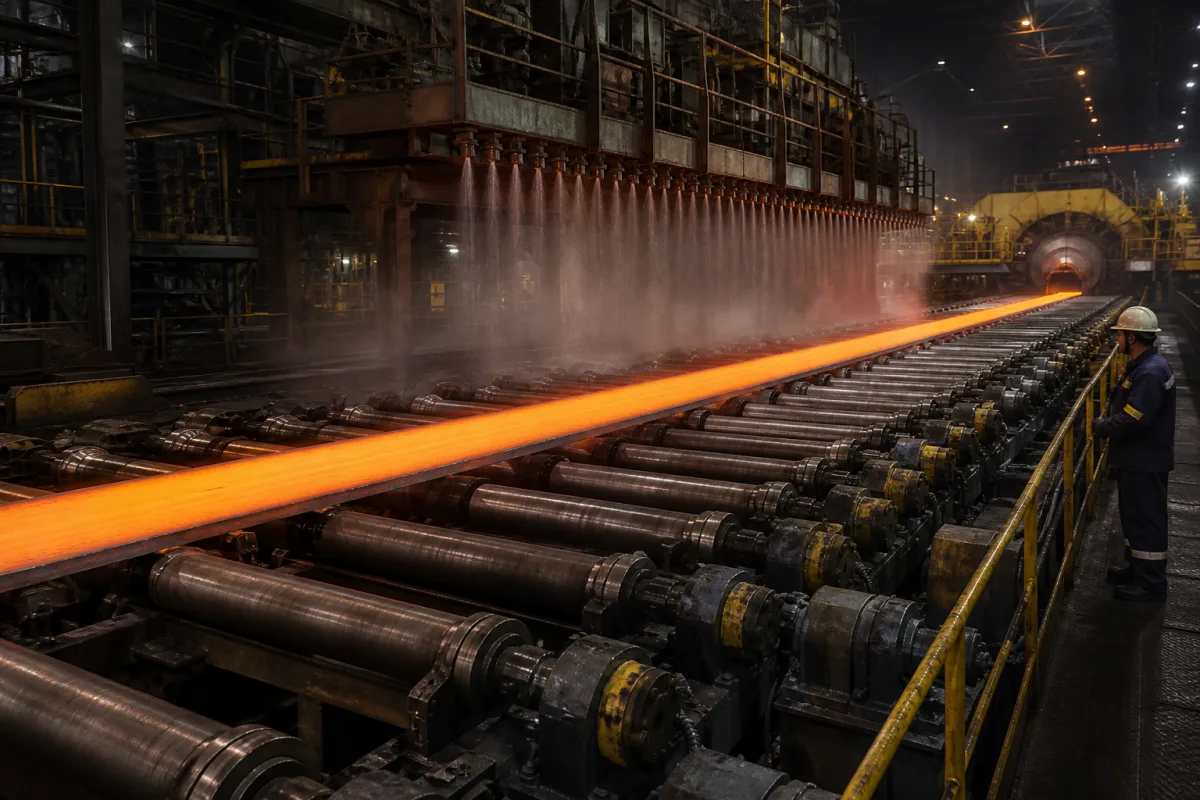

Der Ablauftisch ist eine kritische Komponente in einem Industriesystem, typischerweise am Austragsende einer Verarbeitungseinheit (wie einem Walzwerk, Ofen oder Presse) positioniert. Seine Hauptaufgabe besteht darin, heiße oder verarbeitete Materialien aufzunehmen, kontrollierte Kühlung oder Stabilisierung zu bieten und sie zur nächsten Stufe (z. B. Kühlbett, Schere oder Stapelbereich) zu transportieren, während Produktausrichtung und Integrität erhalten bleiben. Dieses Gerät wird häufig in der Grundmetallherstellung eingesetzt und verarbeitet Materialien wie Kohlenstoffstahl und legierten Stahl. Der Tisch besteht aus einer Reihe von angetriebenen Rollen oder einem angetriebenen Förderband, das von einer geschweißten Stahlkonstruktion getragen wird. Zu den wichtigsten Parametern gehören Rollendurchmesser (150–300 mm), Rollenteilung (300–600 mm), Tischbreite (1000–2500 mm), Fördergeschwindigkeit (0,5–2,0 m/s), Lastkapazität (500–2000 kg/m), Antriebsleistung (5,5–22 kW), Betriebstemperatur (-20 bis 200 °C) und Gewicht (5000–15000 kg). Das Rollenmaterial ist typischerweise 45# Kohlenstoffstahl gemäß GB/T 699, und das Rahmenmaterial ist Q235B gemäß GB/T 700. Die Oberflächenbehandlung ist Lackierung zum Korrosionsschutz, und die Schutzart ist IP54–IP65 gemäß IEC 60529. Die Stromversorgung ist Drehstrom 380 V AC ±10% gemäß IEC 60038. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für spezifische Anwendungen bestätigt werden. Der Ablauftisch gewährleistet einen reibungslosen Materialtransfer, verhindert Schäden und erhält den Prozessfluss. Er kann Funktionen wie Wassersprühsysteme zur Kühlung oder Seitenführungen zur Ausrichtung umfassen. Die richtige Auswahl erfordert die Berücksichtigung von Produktabmessungen, Gewicht, Temperatur und Liniengeschwindigkeit. Die Überprüfung von Normen und Konformität ist bei der Beschaffung unerlässlich.
Funktionsprinzip
Der Ablauftisch arbeitet mit einer Reihe von angetriebenen Rollen oder einem angetriebenen Förderband. Wenn das Material die Hauptverarbeitungsausrüstung verlässt, wird es auf die Tischoberfläche übertragen. Die Rollen oder das Band werden von Motoren angetrieben, oft mit variabler Geschwindigkeitsregelung, um die Ausgangsgeschwindigkeit des vorgelagerten Prozesses anzupassen und eine kontrollierte, kontinuierliche lineare Bewegung zu ermöglichen. Es kann Funktionen wie Wassersprühsysteme zur Kühlung oder Seitenführungen zur Ausrichtung umfassen. Das Antriebssystem wird basierend auf Last und Geschwindigkeit dimensioniert, typischerweise 5,5–22 kW. Die Tischstruktur ist so ausgelegt, dass sie das Produktgewicht trägt und Stößen standhält. Rollenteilung und -durchmesser werden gewählt, um eine ordnungsgemäße Unterstützung zu gewährleisten und Durchbiegung zu minimieren. Die Fördergeschwindigkeit ist einstellbar, um mit vor- und nachgelagerten Geräten zu synchronisieren. Falls vorhanden, werden Kühlsysteme integriert, um die Materialtemperatur zu steuern. Das gesamte System wird über eine SPS oder ein ähnliches Steuerungssystem gesteuert, um einen präzisen Betrieb zu gewährleisten.
