Technische Definition

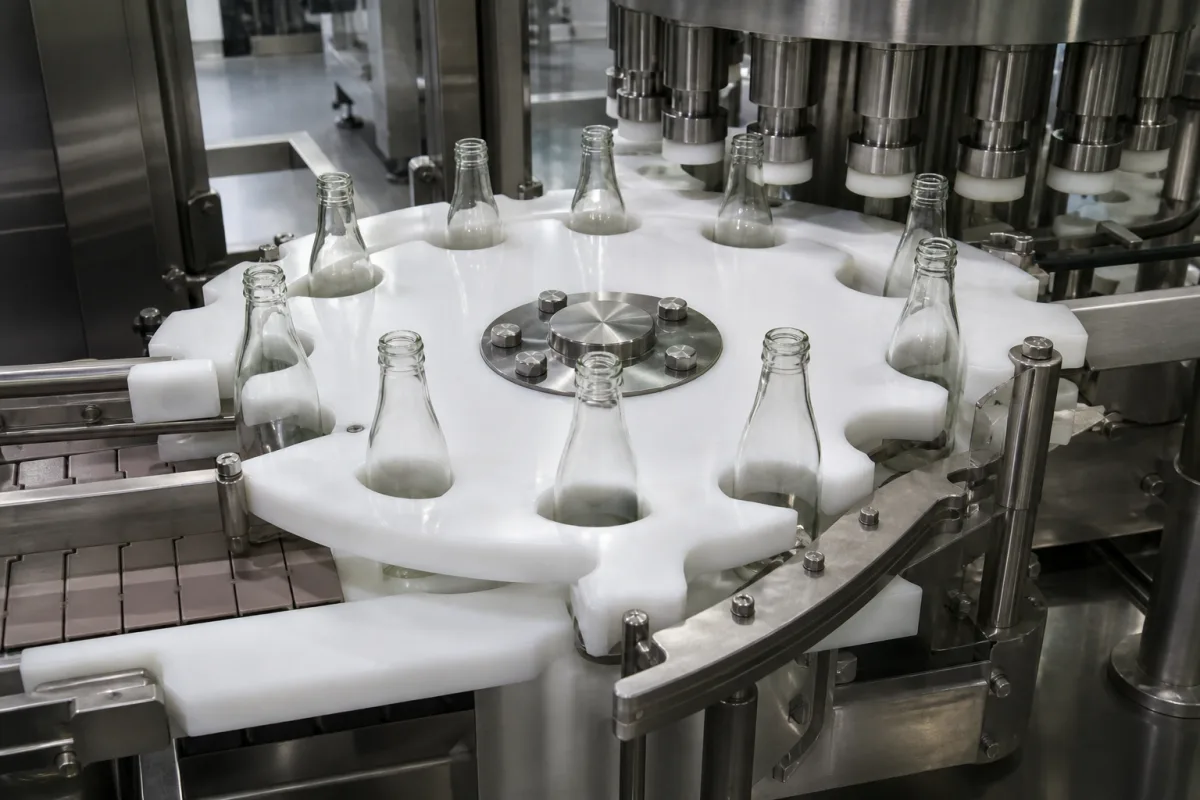

Das Flaschenpositionierungs-Sternrad ist ein Bauteil, das in der Verschließstation von Getränkeabfülllinien verwendet wird. Es ist eine rotierende Scheibe mit präzise bearbeiteten Taschen oder Führungen, die Flaschen vom Zuführförderer aufnimmt, sie in einer festen Ausrichtung hält und durch den Verschließprozess transportiert, bevor sie wieder auf den Abführförderer freigegeben werden. Seine Hauptaufgabe besteht darin, sicherzustellen, dass jede Flasche korrekt ausgerichtet und beabstandet ist, damit der Verschließkopf einen Verschluss genau und konsistent aufbringen kann. Das Sternrad wird typischerweise aus Edelstahl (z. B. 304 oder 316L) oder technischen Kunststoffen wie Acetal oder UHMW-PE hergestellt, abhängig von der Anwendung und den Umgebungsanforderungen. Zu den wichtigsten Parametern gehören die Anzahl der Stationen (12–48), der Teilkreisdurchmesser (200–800 mm), der Flaschendurchmesserbereich (50–120 mm), der Flaschenhöhenbereich (100–350 mm), die Drehzahl (10–60 U/min), die Positioniergenauigkeit (±0,05 mm), die Materialgüte (304/316L gemäß ASTM A240), die Oberflächenrauheit (Ra 0,8–1,6 μm), die Betriebstemperatur (-40 bis 85 °C) und das Gewicht (15–60 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Sternrad muss basierend auf Flaschenabmessungen, Leitungsgeschwindigkeit und Layout der Verschließstation ausgewählt werden. Eine ordnungsgemäße Installation und Wartung sind entscheidend, um Fehlausrichtungen, Flaschenkippen oder Verschlussstaus zu vermeiden. Eine regelmäßige Inspektion auf Verschleiß, Oberflächenschäden und Lagerzustand wird empfohlen. Stellen Sie sicher, dass Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifizieren.
Funktionsprinzip
Das Sternrad dreht sich synchron mit der Hauptförderlinie. Wenn Flaschen in die Verschließstation gelangen, werden sie in die Taschen des Sternrads geführt. Die Drehung des Sternrads transportiert jede Flasche an eine präzise Position unter dem Verschließkopf. Während dieses Transports wird die Flasche sicher in der korrekten vertikalen und radialen Ausrichtung gehalten. Nach dem Aufbringen des Verschlusses gibt die weitere Drehung die Flasche wieder auf den Förderer frei. Das Timing und das Taschen-Design gewährleisten, dass es während des Hochgeschwindigkeits-Verschließvorgangs zu keinem Flaschenkippen oder Fehlausrichtung kommt.
