Technische Definition

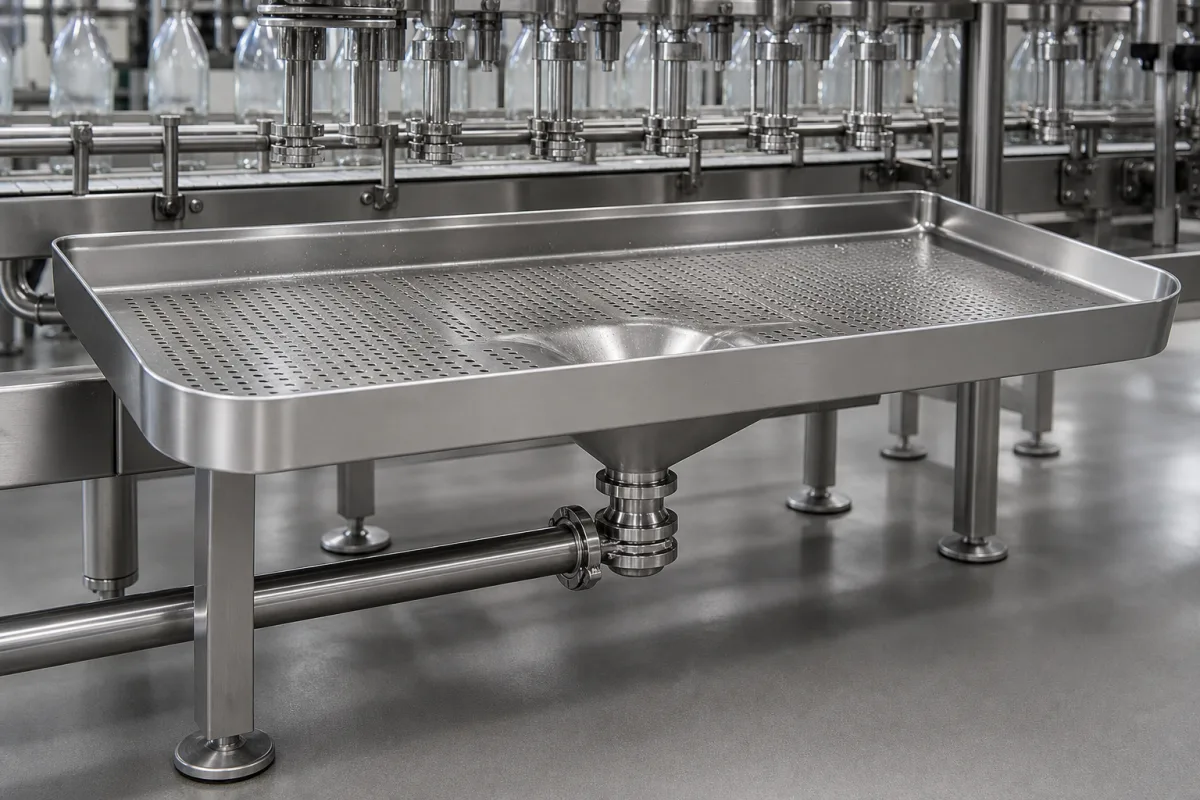

Die Ablaufwanne ist ein integraler Bestandteil einer Hochgeschwindigkeits-Rotationsflaschenspülmaschine für Getränke. Sie ist unterhalb der rotierenden Spülköpfe oder Flaschenträger positioniert und hat die Hauptfunktion, sämtliches Spülwasser, Reinigungslösungen und eventuelle Restgetränke oder Verunreinigungen, die von den Flaschen abgewaschen werden, effizient aufzufangen. Sie gewährleistet eine saubere und trockene Arbeitsumgebung, indem sie verhindert, dass Flüssigkeit auf den Maschinenrahmen oder den Boden gelangt, und leitet das gesamte Abwasser zum zentralen Abfluss- oder Rezirkulationssystem der Maschine. Die Wanne besteht typischerweise aus Edelstahl (AISI 304 oder 316), um Korrosion zu widerstehen und hygienische Anforderungen zu erfüllen. Ihr Design umfasst eine geneigte oder kanalisierte Oberfläche, die den Flüssigkeitsfluss durch Schwerkraft zu den vorgesehenen Auslassöffnungen erleichtert, die an Abflussrohre oder ein Filtrations-/Rückgewinnungssystem angeschlossen sind. Die Abmessungen der Wanne variieren je nach Spülermodell: Die Länge reicht von 600 bis 1200 mm, die Breite von 300 bis 600 mm und die Höhe von 50 bis 100 mm. Die Ablaufkapazität ist mit 10–30 l/min bei einem Gefälle von 2 % angegeben, und der Betriebstemperaturbereich liegt bei -20 bis 80 °C für Dauerbetrieb. Die Oberflächengüte beträgt Ra 0,8–1,6 μm gemäß ISO 4287, und die Toleranzen für kritische Maße betragen ±1,0 mm gemäß ISO 2768-m. Die Wanne ist mit IP65 für staubdicht und strahlwassergeschützt bewertet. Das Gewicht hängt von der Größe ab, typischerweise 5–15 kg. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten vor der Beschaffung. Die Geometrie der Wanne gewährleistet eine effiziente Flüssigkeitssammlung, verhindert Kontamination und erhält die Hygiene in der Abfülllinie.
Funktionsprinzip
Die Wanne nutzt die Schwerkraft und ihr geneigtes oder kanalisiertes Design. Wenn Flaschen auf der rotierenden Plattform darüber gespült werden, fallen Wasser und Flüssigkeiten auf die Wannenoberfläche. Die Geometrie der Wanne (oft mit zentralem Ablauf oder peripheren Kanälen) leitet die Flüssigkeit durch Schwerkraftfluss zu den vorgesehenen Auslassöffnungen, die an Abflussrohre oder ein Filtrations-/Rückgewinnungssystem angeschlossen sind. Das Gefälle gewährleistet eine vollständige Entwässerung und verhindert stehende Pfützen, die Bakterien beherbergen könnten. Das Design der Wanne muss sich an das Layout des Spülers anpassen, wobei Abmessungen und Ablaufkapazität auf die erwartete Durchflussrate abgestimmt sind. Korrekte Installation und Abdichtung sind entscheidend, um Undichtigkeiten zu vermeiden. Im Laufe der Zeit können sich Ablagerungen ansammeln, die eine regelmäßige Reinigung erfordern, um den Durchfluss aufrechtzuerhalten. Verschleiß oder Beschädigung der Wannenoberfläche kann Hygiene und Entwässerungseffizienz beeinträchtigen, daher auf Risse oder Verformungen prüfen. Wenn die Ablaufkapazität unzureichend ist, kann Flüssigkeit überlaufen, was auf einen Anpassungs- oder Austauschbedarf hinweist. Die Wanne ist eine passive Komponente, die auf Schwerkraft angewiesen ist; keine externe Energie erforderlich. Ihre Wirksamkeit hängt von korrektem Gefälle und ungehinderten Auslassverbindungen ab.
