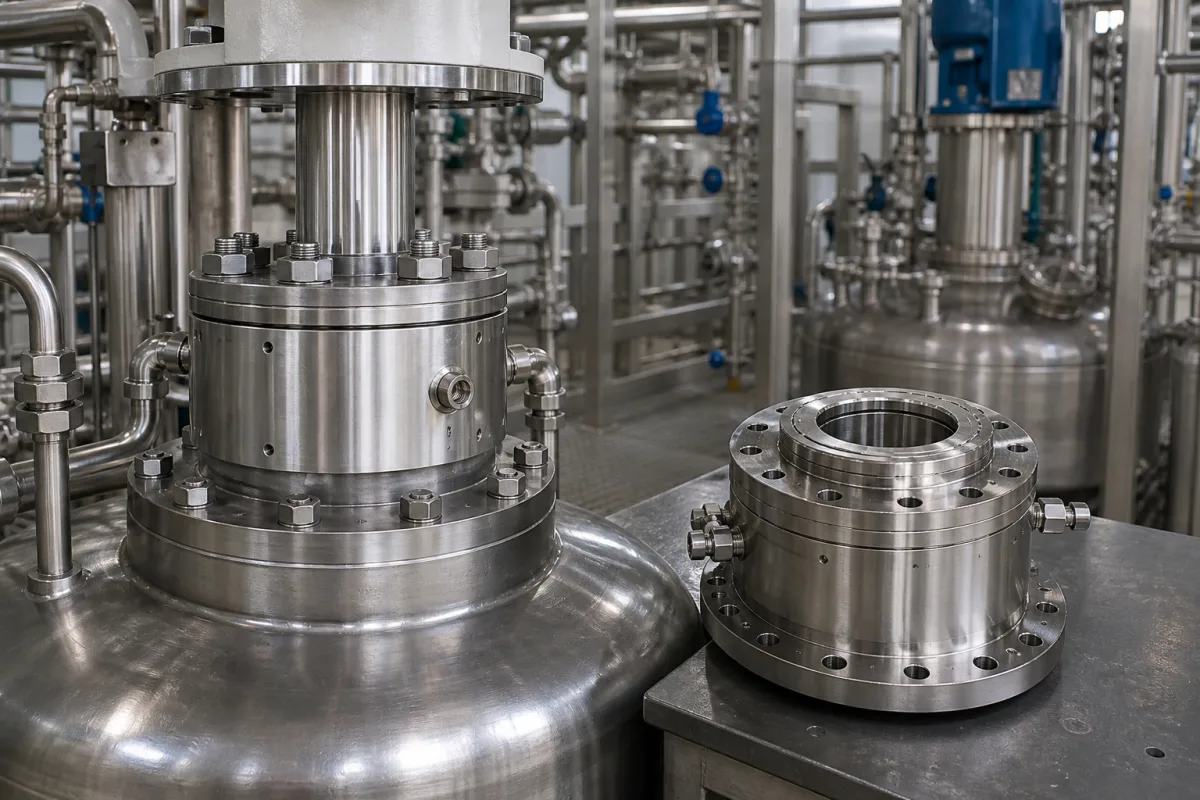

Chemiereaktor-Dichtungsglande

Auf Basis strukturierter CNFX-Herstellerprofile wird Chemiereaktor-Dichtungsglande im Bereich Chemische Herstellung anhand von Wellendurchmesser bis Lochkreisdurchmesser eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Chemiereaktor-Dichtungsglande wird durch die Baugruppe aus Hauptflanschkörper und Bohrungen für Schrauben beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Mechanische Dichtungskomponente für Chemiereaktorwellen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine präzisionsbearbeitete Dichtungsglande, die in Chemiereaktoren verwendet wird, um eine leckdichte Barriere um rotierende Wellen zu schaffen. Diese Komponente komprimiert Dichtungselemente gegen die Welle, um chemische Leckagen und Kontamination zu verhindern. Sie widersteht korrosiven Umgebungen und hält die Druckintegrität in kontinuierlichen Fertigungsprozessen aufrecht. Standardisierte Konstruktionen ermöglichen Austauschbarkeit über Reaktorsysteme hinweg.

Funktionsprinzip

Übt über eine verschraubte Flanschverbindung Druckkraft auf Dichtungselemente aus und erzeugt so radialen Druck gegen rotierende Wellenoberflächen.

Technische Parameter

Technical Parameters
  • Wellendurchmesser(mm) Kompatible Wellengröße
  • Lochkreisdurchmesser(mm) Durchmesser des Bohrungsbildes für Schrauben
  • Druckstufe(bar) Maximaler Betriebsdruck
  • Werkstoffgüte Korrosionsbeständigkeitsspezifikation

Hauptmaterialien

Edelstahl 1.4404 (316L) PTFE-Beschichtung Legierungsstahlschrauben

Komponenten / BOM

Components / BOM
  • Hauptflanschkörper
    Strukturelle Unterstützung und Druckbehälter
    Material: Edelstahl
  • Bohrungen für Schrauben
    Montage und Kompressionseinstellung
    Material: Legierter Stahl
  • Dichtfläche
    Schnittstelle für Dichtelemente
    Material: PTFE-beschichteter Stahl
  • Ausrichtkerbe
    Verhindert Drehfehlausrichtung
    Material: Stahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosiver chemischer Durchdringung durch Kohlenstoff-Graphit-Primärring → Dichtungsflächenkorrosion und erhöhte Leckagerate über 10 ml/h → Siliciumcarbid-Primärring mit 99,5% Reinheit, chemische Verträglichkeitsprüfung nach ASTM D543
Wellenfehlausrichtung über 0,1 mm/m → Ungleichmäßiges Dichtungsflächenverschleißmuster und Schwingungsamplitude > 2,5 mm/s RMS → Präzisionsausrichtung auf 0,05 mm/m mittels Laserausrichtung, starre Kupplungskonstruktion mit < 0,03 mm Parallelversatz

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-25 bar Differenzdruck, -20°C bis 200°C, 0-3000 U/min Wellendrehzahl
Belastungs- und Ausfallgrenzen
Dichtungsflächentemperatur überschreitet 250°C, Differenzdruck übersteigt 30 bar, Wellenlaufabweichung überschreitet 50 μm TIR
Thermischer Abbau von PTFE-Sekundärdichtungen bei 250°C, Elastomerverhärtung unter -15°C, hydrodynamischer Filmkollaps bei 30 bar ΔP, der Trockenlauf verursacht
Fertigungskontext
Chemiereaktor-Dichtungsglande wird innerhalb von Chemische Herstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

reactor shaft seal gland chemical seal flange

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Chemiereaktor-Dichtungsglande mechanische Wellendichtung DIN 28090-2 Edelstahl 1.4404 PTFE-Beschichtung korrosionsbeständig Druckdichtung reactor shaft seal gland chemical seal flange

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Bis zu 25 bar
Verstellbereich / Reichweite:Bis zu 3000 U/min
Einsatztemperatur:-40°C bis 250°C
Montage- und Anwendungskompatibilität
Säuren (z.B. Schwefelsäure, Salzsäure)Laugen (z.B. Natronlauge)Organische Lösungsmittel (z.B. Toluol, Aceton)
Nicht geeignet: Abrasive Suspensionen mit Partikelgröße >100 Mikrometer
Auslegungsdaten
  • Wellendurchmesser (mm)
  • Betriebsdruck (bar)
  • Wellendrehzahl (U/min)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermischer Abbau
Cause: Übermäßige Hitze aus dem Reaktorbetrieb, die die Temperaturgrenzen des Packungsmaterials überschreitet, was zu Verhärtung, Rissbildung oder Verlust der Dichtungselastizität führt
Chemischer Angriff
Cause: Unverträglichkeit zwischen Glandenpackungsmaterial und Prozesschemikalien, die zu Quellung, Schrumpfung oder Auflösung von Dichtungskomponenten führt
Wartungsindikatoren
  • Sichtbare Leckage von Prozessflüssigkeit aus dem Glandenbereich während des Betriebs
  • Abnormale Temperaturerhöhung der Glande, erkannt durch Infrarot-Thermografie oder Berührung
Technische Hinweise
  • Richtiges Glandeneinstellverfahren implementieren: während des Betriebs schrittweise anziehen, bis die Leckage stoppt, dann leicht zurückdrehen, um Überhitzung durch übermäßige Reibung zu verhindern
  • Regelmäßigen Schmierplan mit kompatiblem hochtemperaturbeständigem, chemikalienresistentem Fett einrichten, um Reibung und Wärmeentwicklung zu reduzieren

Compliance & Manufacturing Standards

Reference Standards
DIN EN ISO 9001:2015 QualitätsmanagementsystemeASME B16.5 Rohrflansche und FlanschverbindungenDIN 28090-2 Flansche für chemische Apparate
Manufacturing Precision
  • Bohrungsdurchmesser: +/-0,02 mm
  • Oberflächenebenheit: 0,1 mm pro 100 mm Durchmesser
Quality Inspection
  • Helium-Lecktest (ASTM E499/E499M)
  • Materialzusammensetzungsprüfung via RFA-Spektrometrie

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Rührwerk (optional)

Ein optionales mechanisches Gerät zum Mischen, Vermengen oder Homogenisieren des Inhalts eines Chemikalienlagertanks.

Spezifikationen ansehen ->
Rührwerk / Mischer

Eine mechanische Vorrichtung zum Mischen, Vermengen oder Rühren von Fluiden in einem Chemietank, um Homogenität sicherzustellen, Reaktionen zu fördern oder Suspensionen aufrechtzuerhalten.

Spezifikationen ansehen ->
Rührkopfbaugruppe

Die mechanische Baugruppe, die direkt mit chemischen Mischungen in einem Behälter in Kontakt tritt und diese durchmischt. Sie besteht typischerweise aus der Rührwellenverbindung, dem Rührwerk-Befestigungsmechanismus und den Dichtungskomponenten.

Spezifikationen ansehen ->
Rührwerk/Rührer

Ein rotierendes mechanisches Bauteil innerhalb eines Neutralisationsreaktors, das Reaktanten vermischt, um gleichmäßige chemische Reaktionen sicherzustellen.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien werden in dieser Chemiereaktor-Dichtungsglande verwendet?

Diese Dichtungsglande ist aus korrosionsbeständigem Edelstahl 1.4404 (316L) mit einer PTFE-Beschichtung auf den Dichtungsflächen konstruiert, wobei Legierungsstahlschrauben für sichere Befestigung in chemischen Umgebungen verwendet werden.

Was sind die wichtigsten Spezifikationen für die richtige Glandenauswahl?

Kritische Spezifikationen umfassen Lochkreisdurchmesser, Materialgüte (Edelstahl 1.4404), Druckstufe (bar) und Wellendurchmesser (mm), um die Kompatibilität mit Ihrem Chemiereaktorsystem sicherzustellen.

Wie verbessert die PTFE-Beschichtung die Dichtungsleistung?

Die PTFE-Beschichtung bietet ausgezeichnete chemische Beständigkeit, reduziert Reibung und schafft eine überlegene Dichtungsoberfläche, die Leckagen verhindert und die Lebensdauer in aggressiven chemischen Anwendungen verlängert.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
