Technische Definition

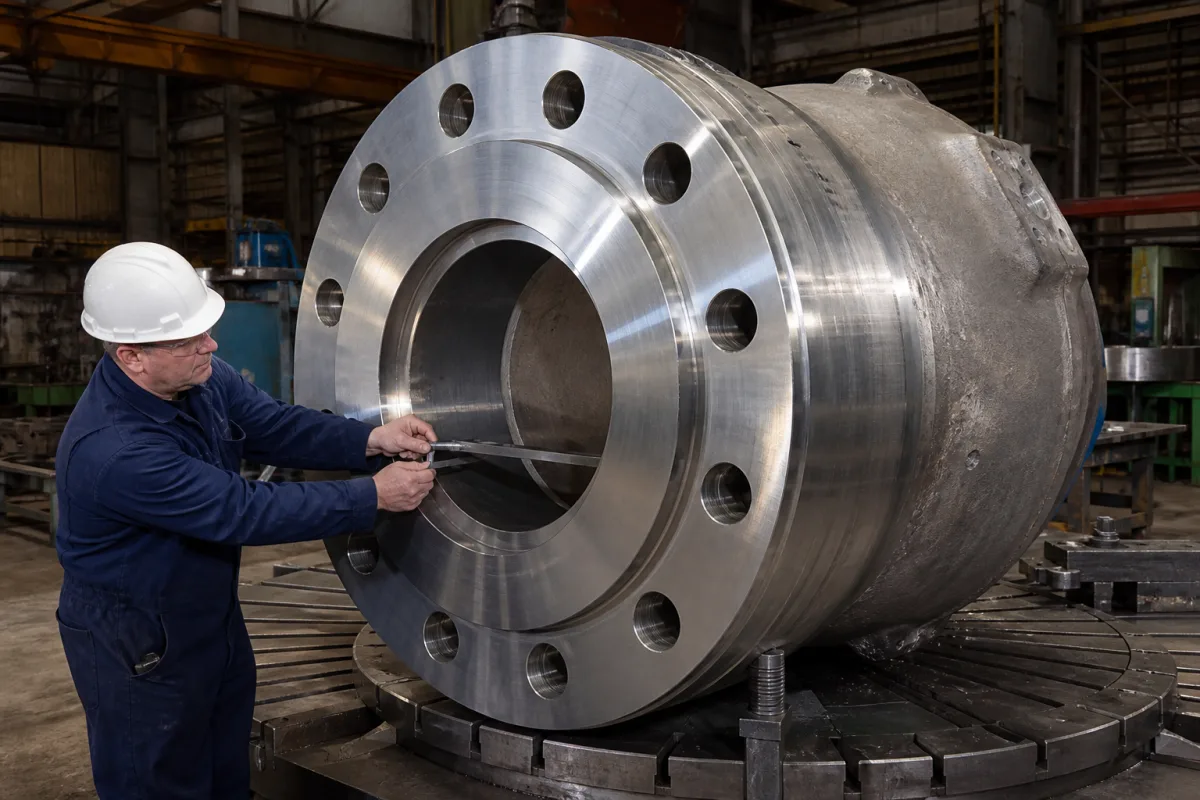

Der Hauptflanschkörper ist ein zentrales Strukturbauteil in chemischen Reaktor-Dichtungsbaugruppen. Er bietet die Montageschnittstelle und den lasttragenden Rahmen, der den Dichtmechanismus mit dem Reaktorbehälter verbindet. Dieses Bauteil gewährleistet die korrekte Ausrichtung der Dichtungsbaugruppe, verteilt mechanische Spannungen gleichmäßig und erhält die Integrität des Dichtungssystems unter Betriebsbedingungen. Es wird typischerweise aus Edelstahl gefertigt, wobei für korrosive Medien die Werkstoffgüte 316L spezifiziert ist. Die Nennweiten reichen von DN50 bis DN300, mit Druckstufen von PN10 bis PN40 gemäß ISO 7005-1. Der Betriebstemperaturbereich liegt zwischen -20°C und 200°C, mit dem Hinweis, dass über 200°C eine spezielle Dichtung erforderlich ist. Die Oberflächenrauheit der Flanschfläche beträgt Ra 0,8–3,2 μm, während die Dichtflächengüte Ra 0,4–1,6 μm gemäß ISO 4287 beträgt. Die Ebenheitstoleranz beträgt 0,05–0,10 mm gemäß ISO 2768-mK, was für eine gleichmäßige Dichtungskompression entscheidend ist. Die Bolzenlochdurchmesser reichen von 18 bis 26 mm, mit 4 bis 12 gleichmäßig verteilten Bolzenlöchern gemäß ISO 7005-1. Das Gewicht liegt zwischen 5 und 80 kg, was Handhabung und Unterstützung beeinflusst. Alle aufgeführten Werte sind Referenzbereiche, die für das spezifische Modell und die Anwendung verifiziert werden müssen. Das Bauteil ist darauf ausgelegt, Klemmkräfte gleichmäßig über die Dichtflächen zu übertragen, die geometrische Ausrichtung der Dichtungsbaugruppe beizubehalten und während des Reaktorbetriebs Innendruck- und Wärmeausdehnungskräfte standzuhalten. Vor der Beschaffung müssen modellspezifische Parameter und geltende Normen mit dem Hersteller oder Lieferanten bestätigt werden.
Funktionsprinzip
Der Hauptflanschkörper funktioniert, indem er eine starre, präzise bearbeitete Schnittstelle zwischen dem Reaktorbehälter und den Dichtungsbauteilen bereitstellt. Er überträgt Klemmkräfte gleichmäßig über die Dichtflächen, hält die geometrische Ausrichtung der Dichtungsbaugruppe aufrecht und widersteht während des Reaktorbetriebs Innendruck- und Wärmeausdehnungskräften. Der Flanschkörper wird mit dem Reaktorstutzen verschraubt, und die Dichtungsbauteile werden darauf montiert. Die Ebenheitstoleranz und Oberflächengüte sind entscheidend, um eine gleichmäßige Dichtungskompression zu gewährleisten und Leckagen zu verhindern. Die Werkstoffgüte wie 316L bietet Korrosionsbeständigkeit für chemische Medien. Das Design muss die spezifizierte Druckstufe und den Temperaturbereich berücksichtigen, mit geeigneter Dichtungsauswahl für höhere Temperaturen.
