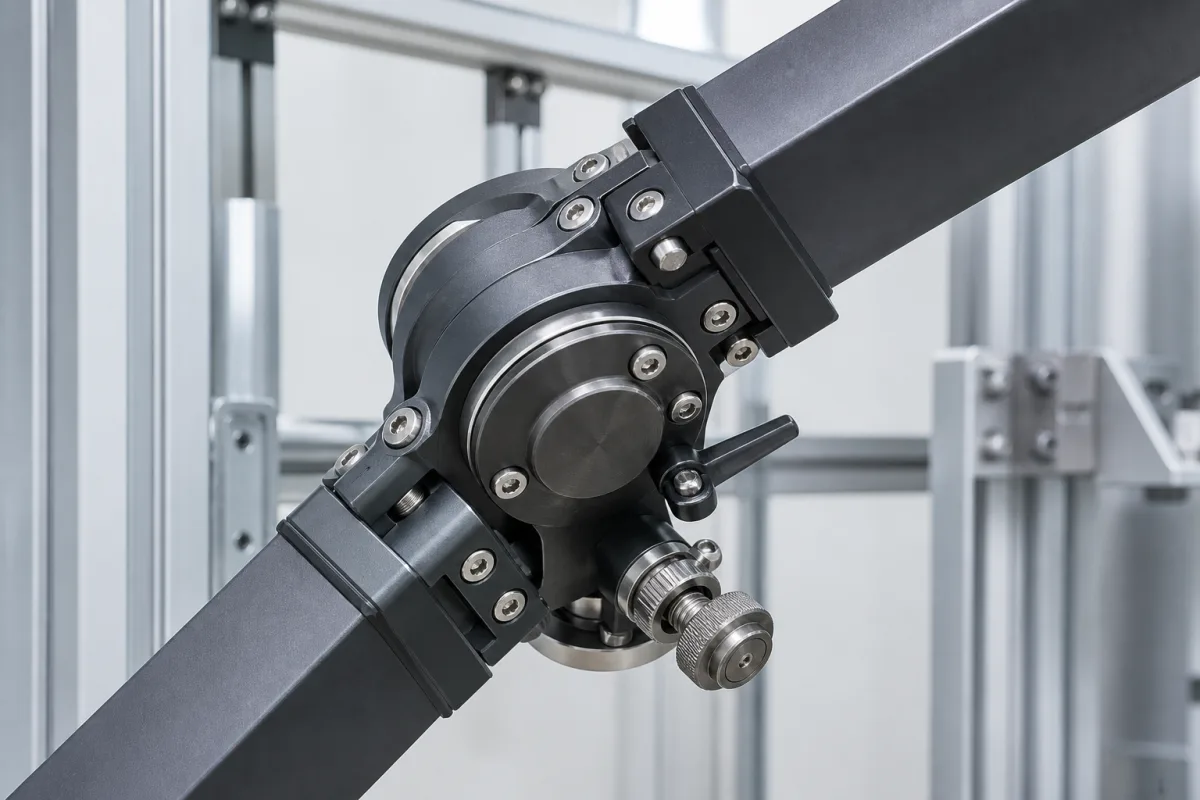

Winkelverstellgelenk

Das Winkelverstellgelenk ist eine kritische Komponente des internen Antennenmontagesystems, das die Feinabstimmung der Antennenausrichtung durch kontrollierte Winkelbewegung ermöglicht. Es bietet die mechanische Schnittstelle zwischen festen Montagestrukturen und verstellbaren Antennenelementen und ermöglicht es Bedienern, optimale Signalempfangs- und -übertragungswinkel zu erreichen, während die strukturelle Integrität in geschlossenen Räumen erhalten bleibt. Das Gelenk ist für den Einsatz in der Herstellung von Computern, elektronischen und optischen Produkten konzipiert, insbesondere für Antennensysteme, die eine präzise Ausrichtung erfordern. Es ist in Aluminiumlegierung (6061-T6) und Edelstahl erhältlich, mit Oberflächenbehandlungsoptionen einschließlich Harteloxierung (10–25 μm) gemäß MIL-A-8625. Der Einstellbereich beträgt ±45°, mit einer Wiederholgenauigkeit von ±0,1° und einem Spiel von ≤0,2° nach dem Verriegeln. Das Gelenk kann Axiallasten von 500–2000 N und Radiallasten von 300–1500 N aufnehmen und arbeitet in einem Temperaturbereich von -40°C bis 85°C. Es bietet Schutzart IP65–IP67 gemäß IEC 60529 und eignet sich für Außenantennensysteme. Gewindegrößen für die Montage sind M8–M12 gemäß ISO 68-1, und das Gewicht liegt je nach Größe und Konfiguration zwischen 0,5 und 2,0 kg. Das erforderliche Drehmoment zum Sichern des Gelenks nach der Einstellung beträgt 5–20 N·m. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Gelenk ist eine Komponente, kein eigenständiges Produkt, und sollte in ein vollständiges Montagesystem integriert werden. Für den Einkauf verifizieren Sie modellspezifische Parameter und die Einhaltung relevanter Normen mit dem rechtlichen Hersteller oder Lieferanten.
