Technische Definition

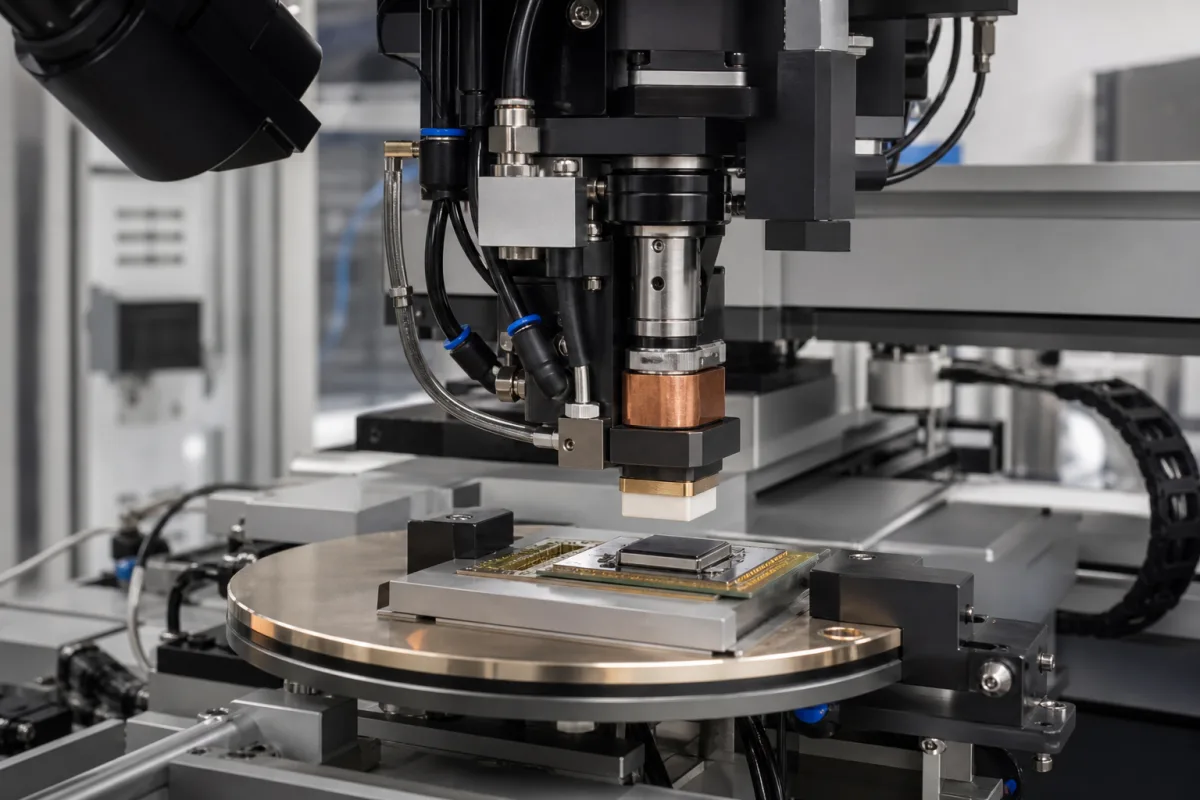

Das Bonding-Werkzeug ist eine kritische Komponente in automatisierten Die-Attach-Maschinen, die in der Halbleiterverpackung eingesetzt werden. Es dient als Schnittstelle, die während des Bondprozesses direkt den Halbleiterchip kontaktiert und präzise Kraft, Temperatur und manchmal Ultraschallenergie aufbringt, um zuverlässige elektrische und mechanische Verbindungen zwischen dem Chip und dem Substrat oder Leadframe herzustellen. Sein Design und seine Präzision beeinflussen direkt die Bondqualität, die Ausbeute und die Produktionsgeschwindigkeit in der Mikroelektronikfertigung. Das Werkzeug besteht typischerweise aus Wolframkarbid, Keramik (z.B. Aluminiumoxid) oder speziellen Stahllegierungen, die aufgrund ihrer Härte, Verschleißfestigkeit und thermischen Stabilität ausgewählt werden. Zu den wichtigsten Parametern gehören Spitzendurchmesser (0,5–3,0 mm), Spitzenradius (0,1–0,5 mm), Länge (20–80 mm), Betriebstemperatur (-40–150 °C), Härte (60–90 HRC nach ASTM E18), Oberflächenrauheit (0,1–0,4 µm Ra nach ISO 4287), Ebenheit (0,005–0,02 mm nach ISO 1101), Gewicht (5–50 g), Materialgüte (WC-6Co nach ISO 513) und Spitzenwinkel (30–60°). Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Das Bonding-Werkzeug funktioniert, indem es mit kontrollierter Kraft auf den Chip absenkt, Wärme und/oder Ultraschallenergie je nach Bondtechnologie (Thermokompression, Thermosonik oder Kleben) aufbringt. Es hält präzise Ausrichtung und Druck für eine definierte Dauer aufrecht, um eine ordnungsgemäße intermetallische Verbindung oder Aushärtung des Klebstoffs zu gewährleisten, und zieht sich dann zurück. Die richtige Auswahl erfordert die Berücksichtigung der Chipgröße, des Substrattyps, des Bondprozesses und der erforderlichen Bondfestigkeit. Die Verifizierung der Werkzeuggeometrie und der Materialeigenschaften ist für die Qualitätskontrolle unerlässlich. Die Wartung umfasst regelmäßige Inspektion auf Verschleiß, Ausbrüche oder Kontamination sowie den Austausch, wenn die Maßtoleranzen nicht mehr eingehalten werden. Zu den Ausfallarten gehören Spitzenverschleiß, Risse oder Verformung, die zu schlechter Bondqualität oder Schäden am Chip führen. Das Werkzeug ist kein eigenständiges Produkt; es muss in den Bondkopf der Die-Attach-Maschine integriert werden, und seine Leistung hängt von der Kalibrierung der Maschine und den Prozessparametern ab.
Funktionsprinzip
Das Bondingwerkzeug arbeitet, indem es mit kontrollierter Kraft auf den Halbleiterchip absenkt. Je nach Bondtechnologie (z. B. Thermokompression, Thermosonik oder Klebstoffbonden) kann es gleichzeitig Wärme über integrierte Heizer und/oder Ultraschallvibration aufbringen. Es hält präzise Ausrichtung und Druck für eine definierte Dauer aufrecht, um eine ordnungsgemäße intermetallische Bildung (bei Metallverbindungen) oder Aushärtung (bei Klebeverbindungen) zu gewährleisten, und zieht sich dann zurück, um den Zyklus abzuschließen.
