Taktgenerator

Auf Basis strukturierter CNFX-Herstellerprofile wird Taktgenerator im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Ausgangsfrequenzbereich bis Frequenzstabilität eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Taktgenerator wird durch die Baugruppe aus Quarzoszillator und Phasenregelschleife (PLL)-Schaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schaltung, die präzise Taktsignale zur Synchronisierung von Abläufen in einer zentralen Verarbeitungseinheit erzeugt.

Taktgenerator in einer industriellen Fertigungsumgebung

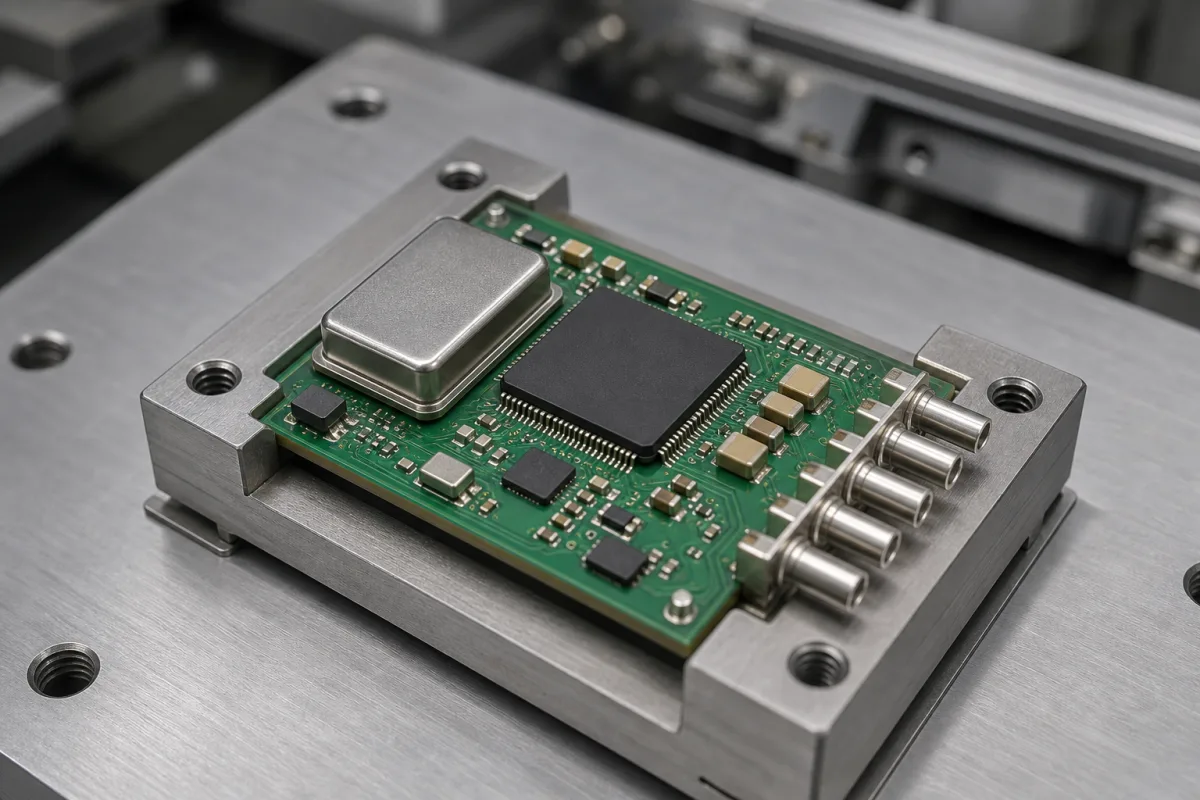

Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Taktgenerator

Technische Definition

Ein Taktgenerator ist eine kritische Komponente in einer zentralen Verarbeitungseinheit (CPU), die einen kontinuierlichen Strom elektrischer Impulse mit fester Frequenz erzeugt. Diese Taktsignale koordinieren und synchronisieren die Ausführung von Befehlen, Datenübertragungen und anderen Operationen in den verschiedenen Funktionseinheiten der CPU und gewährleisten so die korrekte Reihenfolge und verhindern Datenkorruption. Der Generator verwendet typischerweise einen Quarzoszillator, um eine hochstabile Grundfrequenz zu erzeugen. Dieses Signal wird dann durch eine Phasenregelschleife (PLL) verarbeitet, um die Frequenz je nach Anforderungen der internen Taktbereiche der CPU zu multiplizieren, zu teilen oder zu konditionieren. Der Ausgang ist ein Rechtecksignal, das in der gesamten CPU verteilt wird. Dieser Verzeichniseintrag deckt generische Taktgenerator-Komponenten für die Herstellung von Computern und elektronischen Produkten ab. Die aufgeführten Parameter bieten typische Referenzbereiche: Ausgangsfrequenz 1–200 MHz, Frequenzstabilität ±50 ppm, Versorgungsspannung 3,3 V ±10 %, Versorgungsstrom 10–50 mA, Anstiegs-/Abfallzeit 1–5 ns, Tastverhältnis 45–55 %, Betriebstemperaturbereich -40 bis 85 °C, Lagertemperaturbereich -55 bis 125 °C, Gehäusetyp SOIC-8 (JEDEC MS-012) und ESD-Festigkeit ±2000 V (Human Body Model, IEC 61340-3-1). Diese Werte sind indikativ und müssen anhand des Datenblatts des jeweiligen Modells verifiziert werden. Die Komponente wird auf Silizium gefertigt und enthält einen Quarzkristall. Bei der Beschaffung sind der genaue Frequenzbereich, die Stabilität, Spannung, Strom, Zeitverhalten, Temperaturwerte, Gehäuse und ESD-Festigkeit mit dem Hersteller oder Lieferanten zu bestätigen. Auch die Einhaltung geltender Normen ist zu prüfen, da die Nennung einer Norm keine Zertifizierung impliziert. Der Taktgenerator ist für den CPU-Betrieb unerlässlich; ein Ausfall kann zu Systemstörungen oder Datenkorruption führen. Wartungssignale sind unregelmäßiges Verhalten oder Timing-Fehler. Die Betriebsgrenze wird durch die spezifizierten elektrischen und umgebungsbedingten Grenzwerte definiert.

Funktionsprinzip

Der Taktgenerator verwendet typischerweise einen Quarzoszillator, um eine hochstabile Grundfrequenz zu erzeugen. Dieses Signal wird dann durch eine Phasenregelschleife (PLL) verarbeitet, um die Frequenz je nach Anforderungen der internen Taktbereiche der CPU zu multiplizieren, zu teilen oder zu konditionieren. Der Ausgang ist ein Rechtecksignal, das in der gesamten CPU verteilt wird. Die PLL stellt sicher, dass die Ausgangsfrequenz präzise auf die Referenz abgestimmt ist, und liefert so die erforderliche Zeitgenauigkeit für synchrone Operationen.

Hauptmaterialien

Silizium (für integrierte Schaltungen), Quarzkristall
Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Ausgangsfrequenzbereich1–200 MHzCovers typical CPU clock requirements
Frequenzstabilität±50 ppmOver temperature and supply voltage
Versorgungsspannung3.3 ±10% VTypical for logic ICs
Versorgungsstrom10–50 mADepends on output load and frequency
Anstiegs /Abfallzeit1–5 nsMeasured between 10% and 90% of output swing
Tastverhältnis45–55 %At 50% of output amplitude
Betriebstemperaturbereich-40–85 °CIndustrial grade
Lagertemperaturbereich-55–125 °CNon-operating
GehäusetypSOIC-8Standard surface mountJEDEC MS-012
ESD Festigkeit±2000 VHuman body modelIEC 61340-3-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM
  • Quarzoszillator
    Stellt eine stabile, präzise Referenzfrequenz unter Nutzung des piezoelektrischen Effekts eines Quarzkristalls bereit.
    Material: Quarzkristall, Metallelektroden
  • Phasenregelschleife (PLL)-Schaltung
    Vergleicht die Referenzfrequenz mit einem Rückkopplungssignal, um eine multiplizierte, stabile Ausgangsfrequenz mit geringem Jitter zu erzeugen.
    Material: Silizium (integrierter Schaltkreis)
  • Taktpuffer/Treiber
    Verstärkt das Taktsignal, um die kapazitive Last der internen Schaltkreise der CPU über den Chip zu treiben.
    Material: Silizium (integrierter Schaltkreis)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/V (elektronisches Festkörperbauteil)
Durchflussrate:N/V (elektronisches Festkörperbauteil)
Betriebstemperatur:-40°C bis +125°C (Industriequalität)
Montage- und Anwendungskompatibilität
Leiterplattenmontage (PCB)Eingebettete Systeme mit digitaler LogikMikroprozessor-/Mikrocontroller-Taktnetzwerke
Nicht geeignet: Hochspannungs- oder Hochstrom-Leistungsschaltumgebungen
Auslegungsdaten
  • Erforderliche Ausgangsfrequenz (MHz/GHz)
  • Anzahl benötigter Ausgangstaktsignale
  • Netzteilspannung und Leistungsaufnahmebeschränkungen
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
1,8-3,3 V, 1-200 MHz, -40°C bis +85°C
Belastungs- und Ausfallgrenzen
Spannungsabweichung über ±5% des Nennwerts, Frequenz-Jitter über 50 ps RMS, Phasenrauschen über -100 dBc/Hz bei 10 kHz Offset
Elektromigration in CMOS-Transistoren bei Stromdichten über 1×10⁶ A/cm², dielektrischer Durchschlag bei elektrischen Feldern >10 MV/cm, thermische Belastung durch Unterschied im thermischen Ausdehnungskoeffizienten (17 ppm/°C für Silizium vs. 4 ppm/°C für Quarz)
Fertigungskontext
Taktgenerator wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Oszillatordrift
Ursache: Alterung von Quarzoszillatorkomponenten, Temperaturschwankungen oder Netzteilinstabilität, die zu Frequenzungenauigkeiten und Taktfehlern führen.
Ausgangssignalverschlechterung
Ursache: Bauteileermüdung (z.B. Kondensatoren, Transistoren), elektromagnetische Störungen (EMI) oder schlechte Lötstellen, die zu Signalverzerrung, Jitter oder komplettem Taktausgangsverlust führen.
Wartungsindikatoren
  • Hörbares hohes Pfeifen oder Klicken vom Gerät, das auf Oszillatorinstabilität oder Bauteilbelastung hinweist.
  • Visuelle Anzeichen von Überhitzung (Verfärbung, gewölbte Kondensatoren) oder unregelmäßigem Systemverhalten (z.B. häufige Neustarts, Datenkorruption) im Zusammenhang mit Taktproblemen.
Technische Hinweise
  • Umgebungsbedingungen kontrollieren: Stabile Betriebstemperaturen und saubere Stromversorgung mit geeigneter Filterung beibehalten, um thermische Belastung und elektrisches Rauschen auf Oszillatorschaltungen zu reduzieren.
  • Prädiktive Wartung anwenden: Frequenzzähler oder Oszilloskope zur periodischen Überwachung der Taktsignalintegrität und des Jitters verwenden, alternde Komponenten (z.B. Kristalle, Kondensatoren) proaktiv basierend auf Leistungstrends austauschen.

Konformität und Fertigungsnormen

Referenznormen
IEC 61000-4-3 (Elektromagnetische Verträglichkeit)RoHS-Richtlinie (Beschränkung gefährlicher Stoffe)
Fertigungsgenauigkeit
  • Frequenzstabilität: +/-50 ppm
  • Ausgangsjitter: <1 ps RMS
Qualitätsprüfung
  • Frequenzgenauigkeitstest (mit Präzisionsfrequenzzähler)
  • EMV-Konformitätstest (abgestrahlte Emissionen)
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Netzteilspannungstransient über 20% des Nennwerts für >100 ns → Phasenregelschleifen-Verriegelungsverlust führt zu Taktsignal-Synchronisationsverlust → Integrierter Spannungsregler mit 50 mV Netzregelung, On-Die-Entkopplungskondensatoren mit insgesamt 100 nF
Mechanischer Stoß auf Quarzoszillator über 5000 g für 0,5 ms → Quarzkristallbruch führt zu komplettem Frequenzerzeugungsausfall → MEMS-basierter Resonator mit 10.000 g Stoßtoleranz, Epoxid-Unterfüllung mit 25 GPa Elastizitätsmodul

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.
Fertigungsfähigkeit
Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.
Prüfbarkeit
Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.
Lieferantentransparenz
Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Taktgenerator

4 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

SHENZHEN YANGXING TECHNOLOGY CO., LTD.
Shenzhen · CN
Fertigt außerdem: Real-Time Clock、Clock Buffer/Driver
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “时钟发生器(Clock Generator)”
Quellseite ansehen ↗ yxc.hk · geprüft am 2026-09-14
SHENZHEN YANGXING TECHNOLOGY CO., LTD. (YXC)
Shenzhen · CN
Fertigt außerdem: Real-Time Clock、Clock Buffer/Driver
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Clock Generator”
Quellseite ansehen ↗ yxcxtal.com · geprüft am 2026-09-13
Silergy
· CN
Fertigt außerdem: Battery System、Battery Charger Controller、Low-Dropout Regulator (LDO) und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Clock Generator”
Quellseite ansehen ↗ silergy.com · geprüft am 2026-08-27
Zhejiang Saisi Electronic Technology Co., Ltd.
Jiaxing · CN
Fertigt außerdem: Crystal Oscillator、Clock Buffer/Driver、Voltage Controlled Oscillator
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Clock Generator”
Quellseite ansehen ↗ saisisync.com · geprüft am 2026-09-14

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Taktgenerator

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht
Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier
Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler
CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage
Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Ihre Geschäftsdaten werden nur zur Bearbeitung dieser Anfrage verwendet.

Vielen Dank. Ihre Anfrage wurde gesendet.
Senden fehlgeschlagen. Bitte erneut versuchen oder schreiben Sie uns an [email protected].

Häufige Fragen

Was ist der typische Ausgangsfrequenzbereich eines Taktgenerators?

Der typische Ausgangsfrequenzbereich liegt zwischen 1 und 200 MHz, dies ist jedoch ein Referenzbereich. Der tatsächliche Frequenzbereich hängt vom spezifischen Modell ab und muss anhand des Datenblatts des Herstellers verifiziert werden.

Was bedeutet Frequenzstabilität von ±50 ppm?

Frequenzstabilität von ±50 ppm bedeutet, dass die Ausgangsfrequenz um bis zu 50 Teile pro Million über Temperatur- und Versorgungsspannungsschwankungen variieren kann. Dies ist ein typischer Wert und sollte für das jeweilige Bauteil bestätigt werden.

Welche Gehäusetypen sind verfügbar?

Der aufgeführte Gehäusetyp ist SOIC-8, ein Standard-SMD-Gehäuse. Für andere Modelle können weitere Gehäuseoptionen existieren; konsultieren Sie die Herstellerdokumentation.

Wie überprüfe ich die ESD-Festigkeit?

Die ESD-Festigkeit ist mit ±2000 V gemäß Human Body Model (IEC 61340-3-1) angegeben. Dies ist ein Referenzwert; die tatsächliche ESD-Bewertung für ein bestimmtes Bauteil sollte mit dem Hersteller bestätigt und gemäß der Norm getestet werden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
