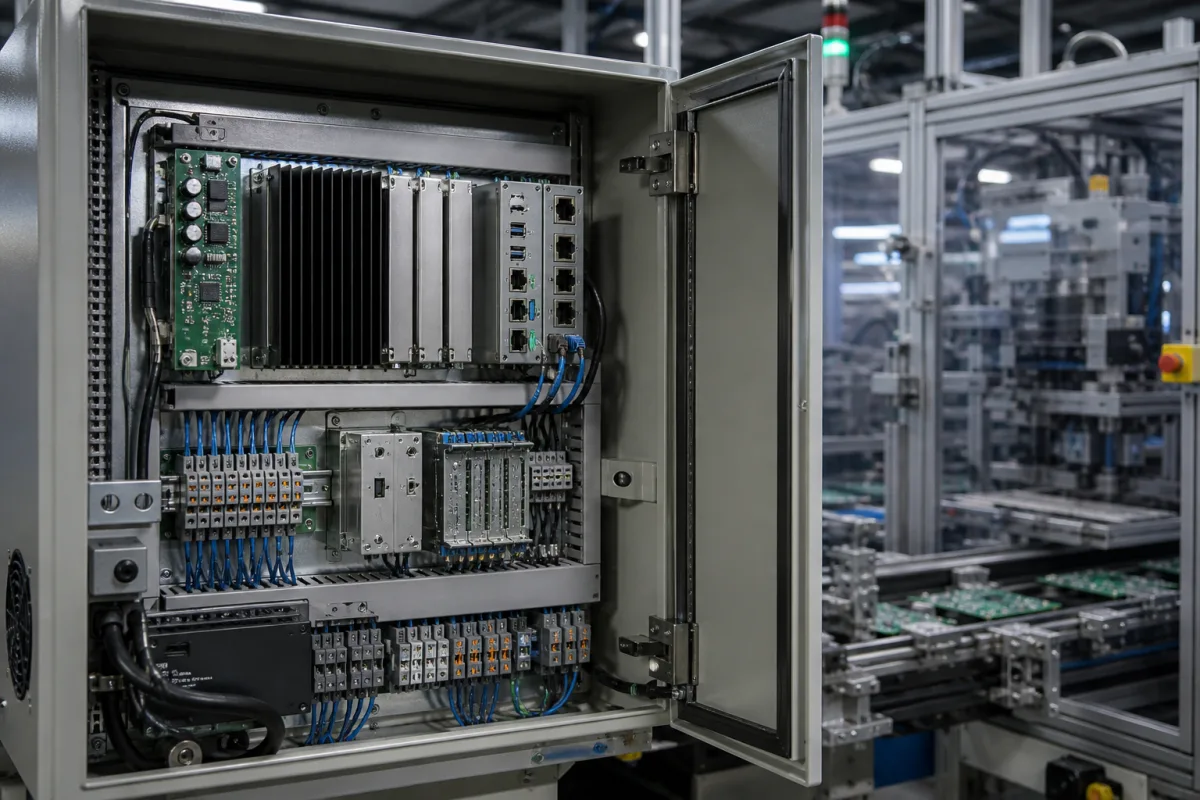

Steuerungsverarbeitungseinheit

Die Steuerungsverarbeitungseinheit ist der Rechenkern des Ausrichtungsunterstützungssystems. Sie empfängt Sensordaten von Positions-, Orientierungs- und Kraftsensoren, führt Ausrichtungsalgorithmen aus und erzeugt Steuersignale für Aktuatoren. Die Einheit koordiniert das System, um präzise Positionierungs- und Orientierungsanpassungen zu gewährleisten. Sie ist für industrielle Umgebungen ausgelegt, mit einer Versorgungsspannung von 24 V DC ±10%, einer Leistungsaufnahme von bis zu 15 W und einem Betriebstemperaturbereich von -40 bis 85 °C. Die Prozessortaktfrequenz liegt zwischen 400 und 800 MHz, der RAM zwischen 512 und 1024 MB und der Flash-Speicher zwischen 4 und 8 GB. Die Signalverarbeitungsverzögerung beträgt höchstens 10 ms für Echtzeit-Feedback. Die Einheit bietet 8 bis 16 analoge Eingangskanäle und 16 bis 32 digitale I/O-Leitungen, die als Ein- oder Ausgänge konfigurierbar sind. Zu den Kommunikationsschnittstellen gehören CAN 2.0B und RS-485 gemäß ISO 11898. Das kompakte Gehäuse misst 100 x 60 x 25 mm und wiegt höchstens 200 g. Der Schutzgrad beträgt IP54 bis IP65 nach IEC 60529, und die relative Luftfeuchtigkeit liegt zwischen 5% und 95% ohne Kondensation. Die Einheit besteht aus Halbleitersilizium, Kupfer und Epoxidharz. Sie ist für die Integration in Ausrichtungssysteme vorgesehen. Alle Spezifikationen sind Referenzbereiche, die mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden müssen.

Die Einheit arbeitet, indem sie Eingangssignale von verschiedenen Sensoren (Position, Orientierung, Kraft) empfängt. Sie verarbeitet diese Daten durch eingebettete Algorithmen, um erforderliche Anpassungen zu berechnen. Anschließend gibt sie Steuersignale aus, um Motoren, Aktuatoren oder andere Positionierungsmechanismen anzutreiben und die gewünschte Ausrichtung zu erreichen. Die Prozessortaktfrequenz und der RAM sind für Echtzeit-Steuerungsalgorithmen ausreichend. Die Signalverarbeitungsverzögerung ist für Echtzeit-Ausrichtungsfeedback entscheidend und wird bei höchstens 10 ms gehalten. Die Kommunikationsschnittstellen ermöglichen die Integration in das Ausrichtungssystem. Die analogen Eingangskanäle und digitalen I/O-Leitungen bieten Flexibilität für Sensor- und Aktuatoranschlüsse. Die Betriebstemperatur- und Feuchtigkeitsbereiche definieren die Umgebungsgrenzen; außerhalb dieser Bereiche kann die Leistung abnehmen oder der Prozessor zurückgesetzt werden oder Fehlfunktionen auftreten.
