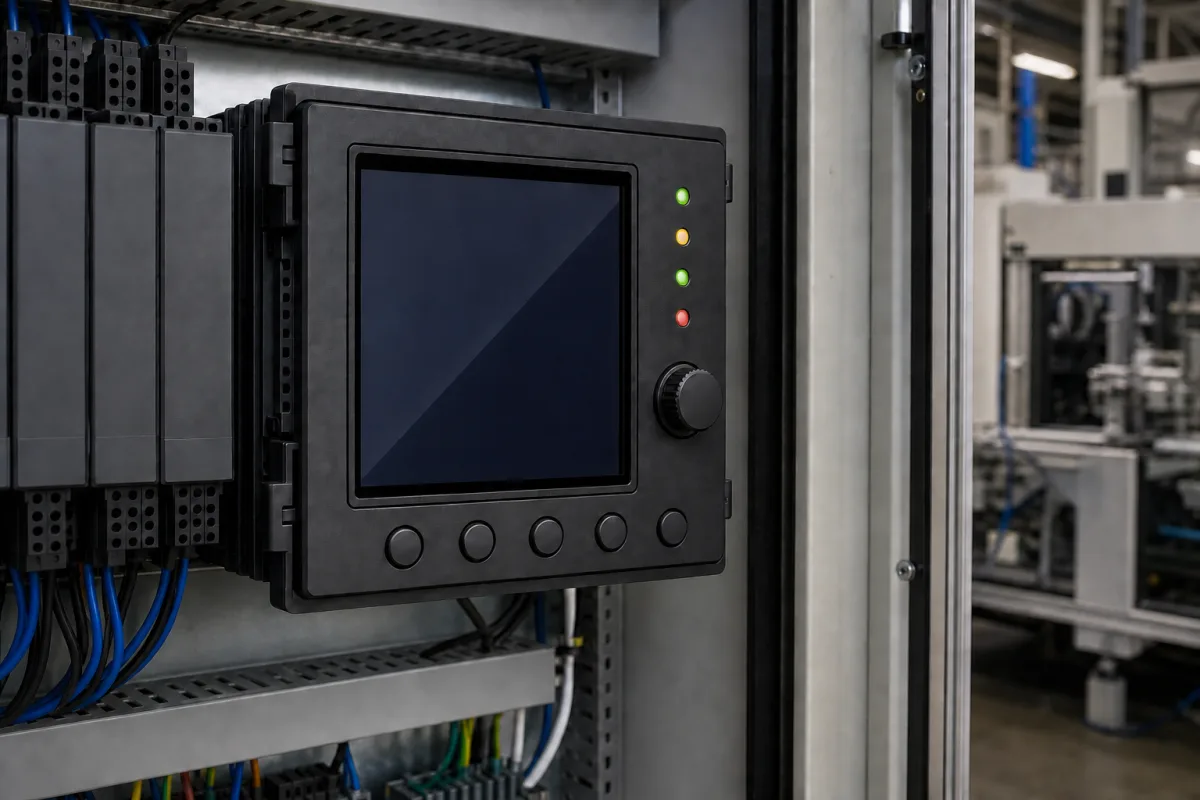

Anzeige-/Schnittstellenmodul für intelligente Controller

Produktspezifikationen

Technische Details und Fertigungskontext für Anzeige-/Schnittstellenmodul

Technische Definition

Das Anzeige-/Schnittstellenmodul ist eine integrierte Baugruppe innerhalb eines intelligenten Controllersystems, die für die Darstellung von Betriebsdaten, Systemstatus und Steuerparametern für Bediener verantwortlich ist und gleichzeitig Benutzereingaben über verschiedene Schnittstellenelemente ermöglicht. Es dient als primäre Mensch-Maschine-Schnittstelle (HMI) und ermöglicht Überwachung, Konfiguration und Steuerung des intelligenten Steuerungssystems. Das Modul empfängt digitale Signale von der Verarbeitungseinheit des Controllers, wandelt sie in visuelle Informationen um, die auf Bildschirmen (LCD, LED oder Touchpanels) angezeigt werden, und erfasst Benutzereingaben über Tasten, Touchscreens oder andere Schnittstellenelemente. Es umfasst typischerweise Anzeigetreiber, Eingabeprozessoren und Kommunikationsschnittstellen zum Datenaustausch mit dem Hauptcontroller. Das Modul ist in einem Polycarbonat-Gehäuse untergebracht und enthält ein LCD-/LED-Anzeigefeld, eine Leiterplatte (PCB) und eine berührungsempfindliche Überlagerung. Zu den wichtigsten Parametern gehören Bildschirmgrößen von 7 bis 10,1 Zoll, Auflösungen von 1024×600 bis 1920×1200 Pixeln, Helligkeit von 350 bis 1000 cd/m², Kontrastverhältnisse von 800:1 bis 1500:1, Betrachtungswinkel von 80 bis 89 Grad, projiziert kapazitive (PCAP) Multi-Touch, Betriebstemperaturen von -20 bis 70 °C, Lagertemperaturen von -30 bis 80 °C, Luftfeuchtigkeit von 10 bis 90 % RH (nicht kondensierend), IP-Schutzarten von IP54 bis IP65 gemäß IEC 60529, Eingangsspannungen von 9 bis 36 V DC, Leistungsaufnahme von 8 bis 20 W, Kommunikationsschnittstellen einschließlich RS-232, RS-485, USB und Ethernet sowie Gewichte von 0,5 bis 2,0 kg. Diese Werte sind typische Bereiche für industrielle Anwendungen und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Modul ist für die Integration in intelligente Steuerungssysteme ausgelegt und bietet eine zuverlässige Schnittstelle für Bediener. Es ist wichtig, modellspezifische Spezifikationen und die Einhaltung relevanter Normen vor der Beschaffung oder Verwendung mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen.

Funktionsprinzip

Das Modul empfängt digitale Signale von der Verarbeitungseinheit des Controllers, wandelt sie in visuelle Informationen um, die auf Bildschirmen (LCD, LED oder Touchpanels) angezeigt werden, und erfasst Benutzereingaben über Tasten, Touchscreens oder andere Schnittstellenelemente. Es umfasst typischerweise Anzeigetreiber, Eingabeprozessoren und Kommunikationsschnittstellen zum Datenaustausch mit dem Hauptcontroller. Die Anzeigetreiber verwalten die Darstellung von Grafiken, während Eingabeprozessoren Touch- oder Tastenereignisse verarbeiten. Kommunikationsschnittstellen wie RS-232, RS-485, USB und Ethernet ermöglichen den Datenaustausch mit dem Hauptcontroller, sodass das Modul den Echtzeit-Systemstatus widerspiegeln und Bedienerbefehle entgegennehmen kann.

Hauptmaterialien

Polycarbonat-Gehäuse, LCD-/LED-Anzeigepanel, Leiterplatte (PCB), Berührungsempfindliche Abdeckung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Bildschirmgröße	7–10.1 Zoll	Diagonal measurement of the display area
Auflösung	1024×600–1920×1200 Pixel	Higher resolution for detailed graphics
Helligkeit	350–1000 cd/m²	Higher for outdoor readability
Kontrastverhältnis	800:1–1500:1	Typical for TFT LCD panels
Blickwinkel	80–89 °	Horizontal/vertical, for wide viewing
Touch Typ	PCAP	Projected capacitive, multi-touch
Betriebstemperatur	-20–70 °C	Industrial grade
Lagertemperatur	-30–80 °C	Non-operating
Luftfeuchtigkeit	10–90 % RH	Non-condensing
Schutzart	IP54–IP65	Front panel protectionIEC 60529
Eingangsspannung	9–36 V DC	Wide range for industrial use
Leistungsaufnahme	8–20 W	Depends on brightness and size
Schnittstelle	RS-232, RS-485, USB, Ethernet	For communication
Gewicht	0.5–2.0 kg	Varies with size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Anzeigefeld
Visuelle Ausgabe von Systemdaten, Statusanzeigen und Steuerparametern
Material: LCD/LED-Bildschirm mit Schutzglas
Berührungsschnittstellen-Schicht
Erfasst Benutzerberührungseingaben und Gesten zur Systemsteuerung
Material: Kapazitive oder resistive berührungsempfindliche Folie
Steuerplatine
Verarbeitet Anzeigesignale und Benutzereingaben, verwaltet die Kommunikation mit der Hauptsteuerung
Material: Leiterplatte mit Mikrocontrollern und Schnittstellen-Chips
Frontblende/Gehäuse
Schützt interne Komponenten und bietet Montagestruktur
Material: Industrie-Kunststoff oder Metalllegierung
Verbindungsschnittstelle
Physikalische und elektrische Verbindung zur Haupteinheit des Intelligenten Controllers
Material: Leiterplattensteckverbinder und Kabelbaugruppen

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur atmosphärisch (nicht druckbeaufschlagtes Gehäuse)
Durchflussrate:	Nicht zutreffend für dieses Modul
Betriebstemperatur:	-20 °C bis +70 °C Betrieb, -40 °C bis +85 °C Lagerung

Montage- und Anwendungskompatibilität

Industrielle Steuerräume innenSaubere FertigungsumgebungenHLK-Steuerungspanels

Nicht geeignet: Außenbereich mit direkter Sonneneinstrahlung ohne zusätzlichen UV-/Wetterschutz

Auslegungsdaten

Erforderliche Anzeigeauflösung (z.B. 800x480, 1024x768)
Gehäusepanel-Ausschnittabmessungen (mm)
Kommunikationsprotokoll-Kompatibilität (z.B. Modbus, Ethernet/IP, Profinet)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-85 °C Umgebungstemperatur, 20-80 % relative Luftfeuchtigkeit, 3,3-5,0 V DC Eingangsspannung

Belastungs- und Ausfallgrenzen

Umgebungstemperatur über 95 °C, relative Luftfeuchtigkeit >90 % für >24 Stunden, Eingangsspannung >5,5 V oder <2,7 V

Thermische Ausdehnungsdifferenz zwischen LCD-Glas (CTE 8,5×10⁻⁶/K) und PCB-Substrat (CTE 16×10⁻⁶/K) verursacht Delamination bei >95 °C, Feuchtigkeitseintritt durch Silikondichtungen bei >90 % rF führt zu elektrochemischer Migration, Halbleitersperrschichtdurchbruch bei >5,5 V aufgrund von Lawinenmultiplikation

Fertigungskontext

Anzeige-/Schnittstellenmodul wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Einbrennen/Pixeldegradation des Bildschirms

Ursache: Kontinuierliche statische Darstellung von Bildern oder Daten, die zu ungleichmäßigem Pixelverschleiß und permanentem Einbrennen führt, oft aufgrund von Dauerbetrieb ohne Bildschirmschoner oder Inhaltsrotation.

Nichtansprechen des Touchscreens/der Schnittstelle

Ursache: Ansammlung von Verunreinigungen (Staub, Feuchtigkeit, Öle) auf der Oberfläche oder darunterliegenden Sensorschichten oder physikalische Beschädigung durch Stoß/Abrieb, die die kapazitive oder resistive Touch-Funktionalität beeinträchtigt.

Wartungsindikatoren

Flackern, Abdunkeln oder inkonsistente Hintergrundbeleuchtung, die auf potenzielles Versagen der Stromversorgung oder von Hintergrundbeleuchtungskomponenten hinweisen.
Nicht reagierende oder unregelmäßige Touch-/Tasteneingaben oder sichtbare Risse/Delamination auf der Anzeigeoberfläche, die auf ein bevorstehendes Schnittstellenversagen hindeuten.

Technische Hinweise

Automatische Bildschirmschoner oder periodische Inhaltsrotation implementieren, um statische Bildspeicherung zu verhindern und die Anzeigelebensdauer zu verlängern.
Die Schnittstelle regelmäßig mit herstellergenehmigten, nicht abrasiven Lösungen reinigen und Umgebungskontrollen (z.B. Staubdichtungen, Feuchtigkeitsmanagement) sicherstellen, um empfindliche Komponenten zu schützen.

Konformität und Fertigungsnormen

Referenznormen

ISO 9241-302: Ergonomie der Mensch-System-Interaktion - Teil 302: Begriffe für elektronische BildschirmeANSI/HFES 100-2007: Human Factors Engineering von ComputerarbeitsplätzenCE-Kennzeichnung gemäß EU-EMV-Richtlinie 2014/30/EU für elektromagnetische Verträglichkeit

Fertigungsgenauigkeit

Pixelabstandsgleichmäßigkeit: +/- 0,005 mm über die Anzeigefläche
Touchscreen-Ausrichtung: +/- 0,2 mm relativ zum Anzeigerahmen

Qualitätsprüfung

Farbraumverifizierung mittels Spektroradiometer gemäß ISO 12646
Touch-Genauigkeits- und Reaktionstests mit automatischem Koordinatenmesssystem

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV Human Body Model → Gate-Oxid-Durchbruch im Anzeigetreiber-IC, resultierend in permanenter Pixelkorruption → Integrierte TVS-Dioden mit 5 ns Ansprechzeit auf allen I/O-Leitungen, leitfähige Rahmenerdung zum Chassis mit <0,1 Ω Widerstand

Zyklische mechanische Belastung durch 0,5 mm Panelverformung bei 15 Hz Vibrationsfrequenz → Lötstellenermüdungsrissbildung an QFP-Gehäuseanschlüssen, verursacht intermittierende Anzeigeartefakte → Underfill-Epoxidharz mit 25 GPa Elastizitätsmodul zwischen IC und PCB, Entlastungsschleifen in der Flexkabelverlegung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Anzeige-/Schnittstellenmodul

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Anzeige-/Schnittstellenmodul

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Bildschirmgrößenbereich für dieses Modul?

Die Bildschirmgröße reicht von 7 bis 10,1 Zoll, wie im Verzeichnis aufgeführt. Die genaue Größe hängt jedoch vom spezifischen Modell ab und muss mit dem Hersteller bestätigt werden.

Welche Kommunikationsschnittstellen sind verfügbar?

Das Modul unterstützt RS-232, RS-485, USB und Ethernet-Schnittstellen für die Kommunikation mit dem Hauptcontroller. Die Verfügbarkeit jeder Schnittstelle kann je nach Modell variieren; bitte mit dem Lieferanten verifizieren.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich liegt bei -20 bis 70 °C, der Lagertemperaturbereich bei -30 bis 80 °C. Dies sind typische industrielle Bereiche; bestätigen Sie die genauen Grenzen für Ihr spezifisches Modell.

Welche IP-Schutzart hat die Frontplatte?

Der Frontplattenschutz ist mit IP54 bis IP65 gemäß IEC 60529 bewertet. Die tatsächliche Schutzart hängt vom Modell und der Konfiguration ab; überprüfen Sie die Konformität mit dem Hersteller.
