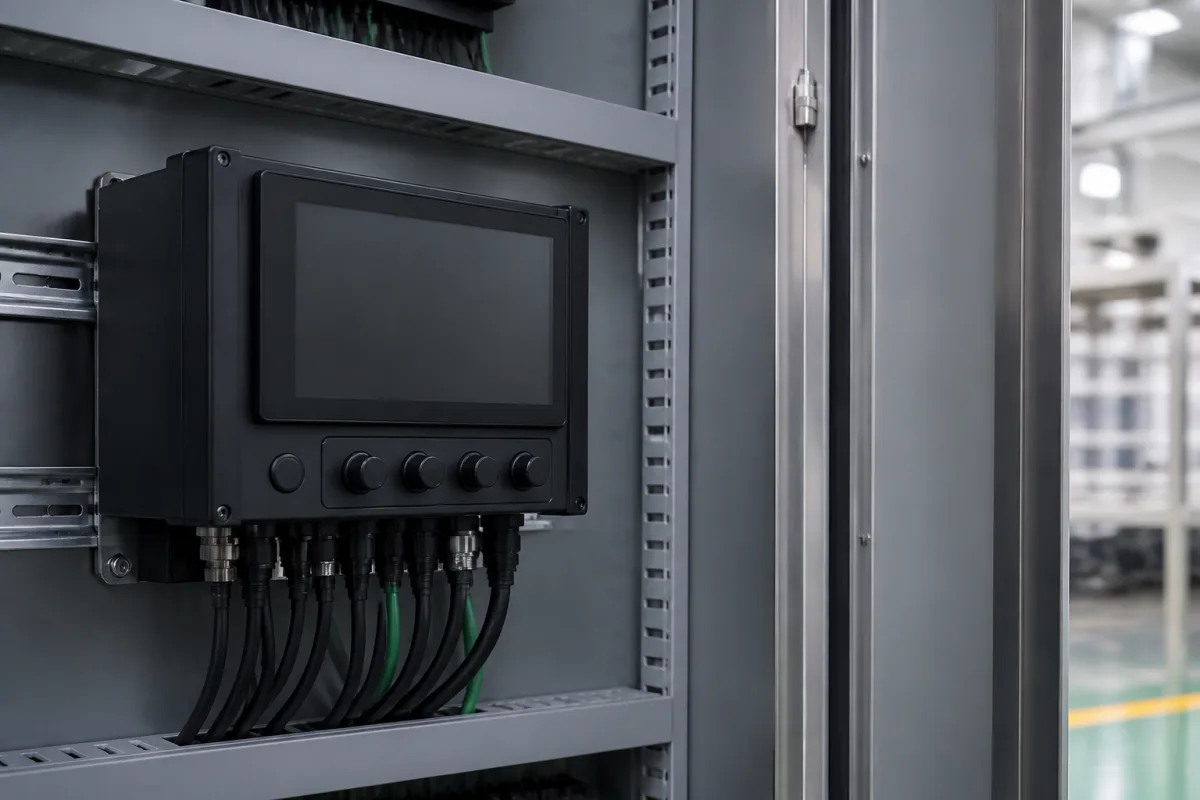

Intelligenter Controller

Ein intelligenter Controller ist die zentrale Verarbeitungskomponente in einem intelligenten industriellen Blindleistungskompensationssystem. Er überwacht kontinuierlich elektrische Parameter in Echtzeit, einschließlich Spannung, Strom, Leistungsfaktor und Oberschwingungsverzerrung. Mit fortschrittlichen Algorithmen bestimmt er die optimale Schaltsequenz für Kondensatorbänke, um den Leistungsfaktor nahe eins zu halten, wodurch Blindleistungsstrafen reduziert, die Energieeffizienz verbessert und elektrische Geräte vor Problemen der Netzqualität geschützt werden. Der Controller erfasst über Sensoren dreiphasige Spannungs- und Stromsignale, berechnet den Leistungsfaktor und andere elektrische Parameter in Echtzeit, vergleicht sie mit Sollwerten und sendet Steuersignale an Halbleiterrelais oder Schütze, um Kondensatorbänke je nach Bedarf ein- oder auszuschalten, um eine optimale Blindleistungskompensation aufrechtzuerhalten. Er ist für industrielle Umgebungen ausgelegt, mit einem Nennspannungsbereich von 220–480 V AC, einer Hilfsversorgungsspannung von 85–265 V AC/DC und einer automatischen Frequenzerkennung von 50–60 Hz. Die Messgenauigkeit beträgt ±0,5 % für Spannung, Strom und Leistung gemäß IEC 62053-21. Der Controller unterstützt 12–16 Steuerausgangskanäle für Kondensatorstufen, mit einer Schaltleistung pro Stufe von 5–400 kvar. Er arbeitet bei Temperaturen von -20 bis 60 °C (Lagerung -40 bis 85 °C) und einer relativen Luftfeuchtigkeit von 5–95 % ohne Kondensation. Die Frontplatte bietet Schutzart IP54–IP65. Kommunikationsschnittstellen umfassen RS485–Modbus, optional Ethernet. Die Abmessungen betragen 144×144×80 mm (Ausschnitt 138×138 mm), das Gewicht liegt zwischen 0,8 und 1,2 kg. Der Controller ist in einem Gehäuse aus Kunststoff/Verbundstoff untergebracht und enthält eine Leiterplatte, Mikrocontroller/Prozessor und elektronische Komponenten. Er ist für den Einsatz in Blindleistungskompensationssystemen vorgesehen und muss basierend auf den spezifischen Systemanforderungen ausgewählt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Der Controller erfasst über Sensoren dreiphasige Spannungs- und Stromsignale, berechnet den Leistungsfaktor und andere elektrische Parameter in Echtzeit, vergleicht sie mit Sollwerten und sendet Steuersignale an Halbleiterrelais oder Schütze, um Kondensatorbänke je nach Bedarf ein- oder auszuschalten, um eine optimale Blindleistungskompensation aufrechtzuerhalten.
