Technische Definition

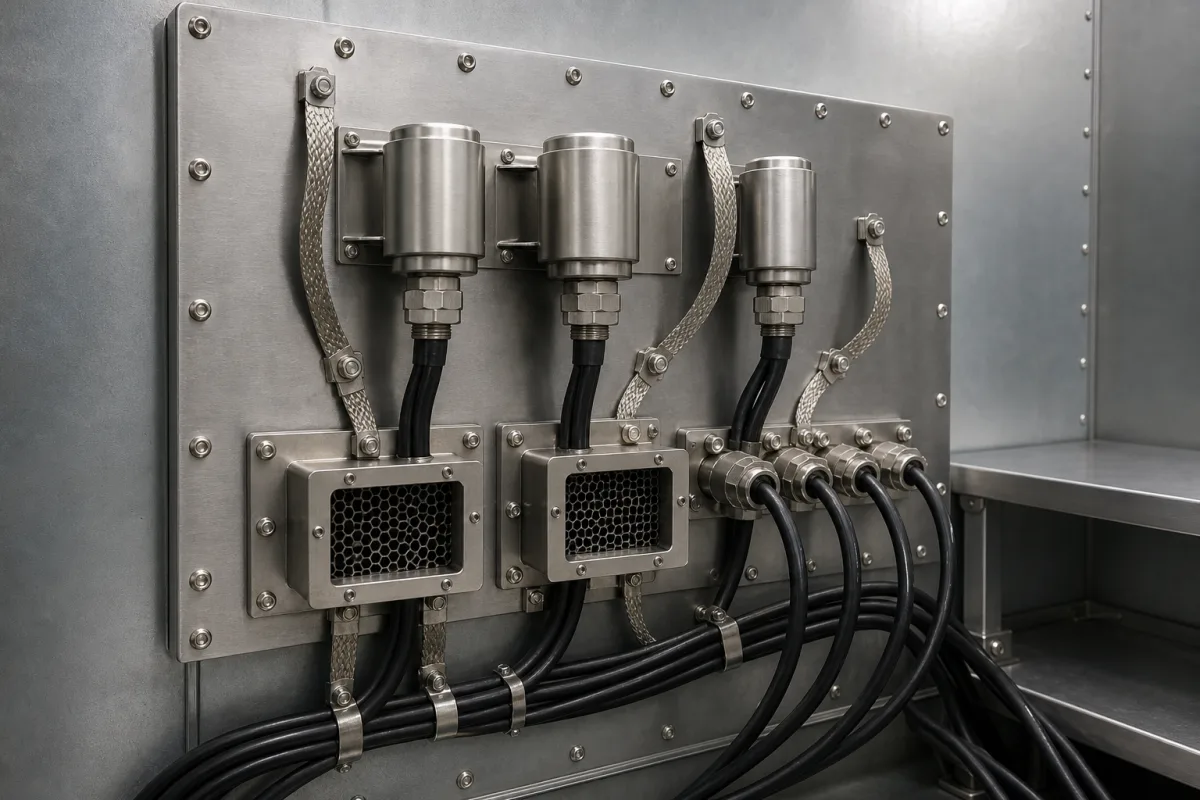

Ein EMI-Filterpanel ist eine kritische Komponente modularer abgeschirmter Gehäuse, die elektromagnetische Verträglichkeit gewährleistet, indem es unerwünschtes hochfrequentes Rauschen und Störungen aus Stromleitungen und Signalkabeln filtert, die in das Gehäuse ein- oder austreten. Es verhindert sowohl das Eindringen als auch das Austreten elektromagnetischer Störungen, die empfindliche elektronische Geräte stören könnten. Das Panel wird typischerweise in einer Ausschnittsöffnung der Gehäusewand montiert, und seine Konstruktion umfasst einen Metallrahmen, Filterschaltungen sowie Steckverbinder oder Durchführungen für Strom- und Signalleitungen. Die Filterschaltungen sind passiv und verwenden Kondensatoren, Induktivitäten und Ferritkerne, um bei bestimmten Frequenzen Impedanzfehlanpassungen zu erzeugen, die elektromagnetische Störungen dämpfen, während gewünschte Frequenzen mit minimalem Verlust durchgelassen werden. Häufig verwendete Materialien sind verzinkter Stahl für den Panelkörper, Kupferlegierung für leitfähige Elemente, Ferritkerne für induktive Komponenten und dielektrische Materialien für die Isolierung. Wichtige Parameter, die für eine bestimmte Anwendung zu überprüfen sind, umfassen Nennspannung (bis 250 V AC), Nennstrom (10–30 A), Einfügungsdämpfung (≥60 dB von 10 MHz bis 1 GHz), Ableitstrom (≤0,5 mA bei 250 V AC, 50 Hz), Betriebstemperaturbereich (-40 bis 85 °C), Schutzart (IP54–IP65), Panelstärke (1,5–3,0 mm), Ausschnittsgröße (100×100 bis 300×300 mm), Gewicht (0,5–2,5 kg) und Entflammbarkeitsklasse (UL94V-0). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für das genaue Modell bestätigt werden. Das Panel ist ausgelegt gemäß IEC 60939 für passive Filtereinheiten, IEC 60068-2-1 für Umwelttests, IEC 60529 für Schutzarten und UL 94 für Entflammbarkeit. Stellen Sie vor der Beschaffung sicher, dass Konformität und Leistung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Das Panel enthält passive Filterschaltungen, die Kondensatoren, Induktivitäten und Ferritperlen verwenden, um bei bestimmten Frequenzen Impedanzfehlanpassungen zu erzeugen. Diese Schaltungen dämpfen elektromagnetische Störungen, indem sie für hochfrequentes Rauschen einen niederohmigen Pfad zur Erde bereitstellen, während gewünschte Leistung oder Signale mit minimalem Verlust durchgelassen werden. Die Filterkomponenten sind so angeordnet, dass sie den relevanten Frequenzbereich (typischerweise 10 MHz bis 1 GHz) abdecken und eine Einfügungsdämpfung von mindestens 60 dB erreichen. Das Metallgehäuse und die Erdungsverbindungen des Panels stellen sicher, dass der Filter in beide Richtungen wirksam ist und EMI daran hindert, in das Gehäuse einzudringen oder es zu verlassen.
