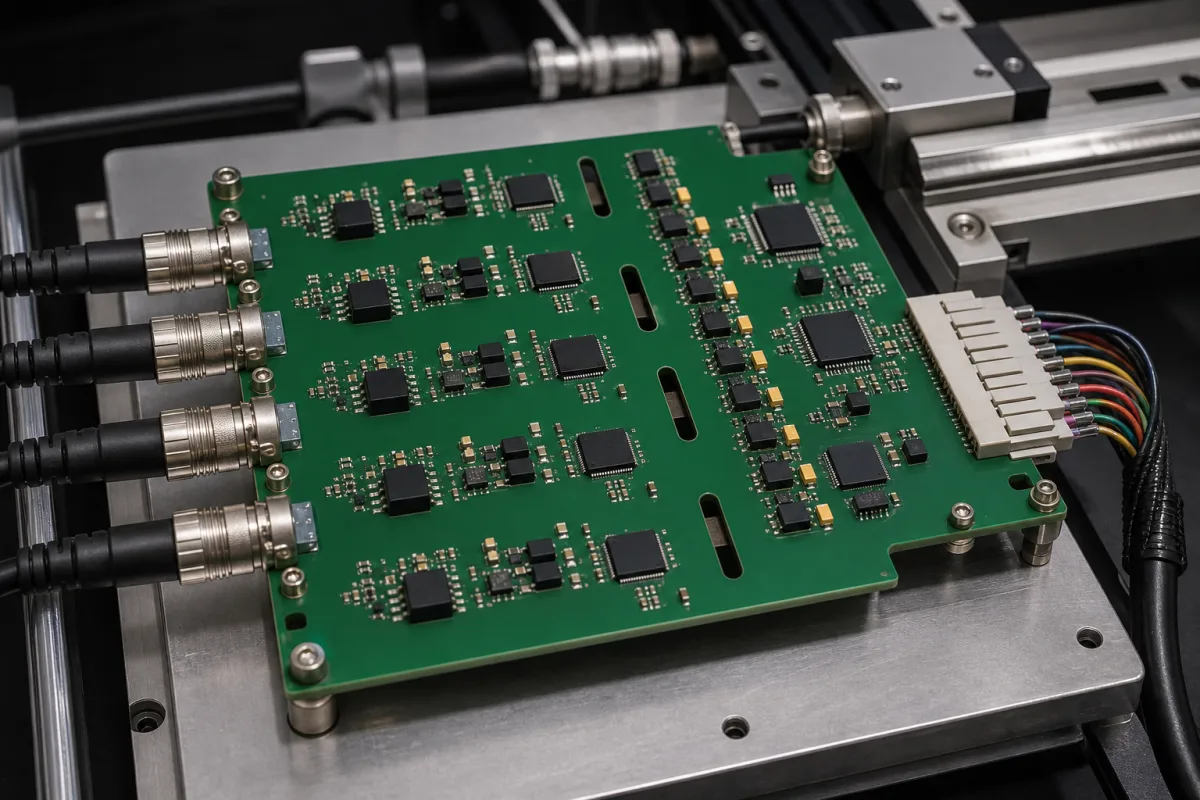

Rückkopplungseingangsschaltung

Die Rückkopplungseingangsschaltung ist eine spezialisierte elektronische Komponente innerhalb des Achssteuerungsmoduls. Ihre Hauptfunktion besteht darin, Rückkopplungssignale von Positions-, Geschwindigkeits- oder Kraftsensoren zu empfangen, aufzubereiten und zu verarbeiten. Diese Sensoren können Encoder, Resolver oder Dehnungsmessstreifen umfassen, die analoge Signale erzeugen, die den aktuellen Zustand einer Achse darstellen. Die Schaltung verstärkt und filtert diese Signale, um elektrisches Rauschen zu entfernen, und wandelt sie dann mithilfe von Analog-Digital-Wandlern (ADCs) in digitale Daten um. Die verarbeiteten digitalen Daten werden an den Steuerungsprozessor übertragen, der damit Regelkreisberechnungen durchführt, um die Achsbewegung in Echtzeit anzupassen. Diese Schaltung ist für industrielle Umgebungen ausgelegt, mit einem Eingangsspannungsbereich von 9–36 V DC und einem maximalen Eingangsstrom von 50 mA bei Nennspannung. Sie unterstützt standardmäßige 4–20 mA Stromschleifensignale gemäß IEC 60381-1 und bietet eine 16-Bit-ADC-Auflösung mit einer Genauigkeit von ±0,1 % vom Messbereichsendwert. Der Betriebstemperaturbereich liegt zwischen -40 und 85 °C, die Lagertemperatur zwischen -55 und 125 °C, und sie hält nicht kondensierender Luftfeuchtigkeit von 5–95 % relativer Feuchte stand. Die Schaltung bietet Schutzarten von IP54–IP65 und eine Isolationsspannung von 1500 V DC zwischen Eingang und Ausgang gemäß IEC 61010-1. Sie erfüllt EN 61000-6-2 für industrielle EMV-Störfestigkeit. Das kompakte Design wiegt nicht mehr als 200 g. Typische Materialien umfassen eine Leiterplatte, integrierte Schaltungen und passive Bauelemente wie Widerstände und Kondensatoren. Für jede spezifische Anwendung müssen die modellspezifischen Werte und Normen mit dem Hersteller oder Lieferanten verifiziert werden.
