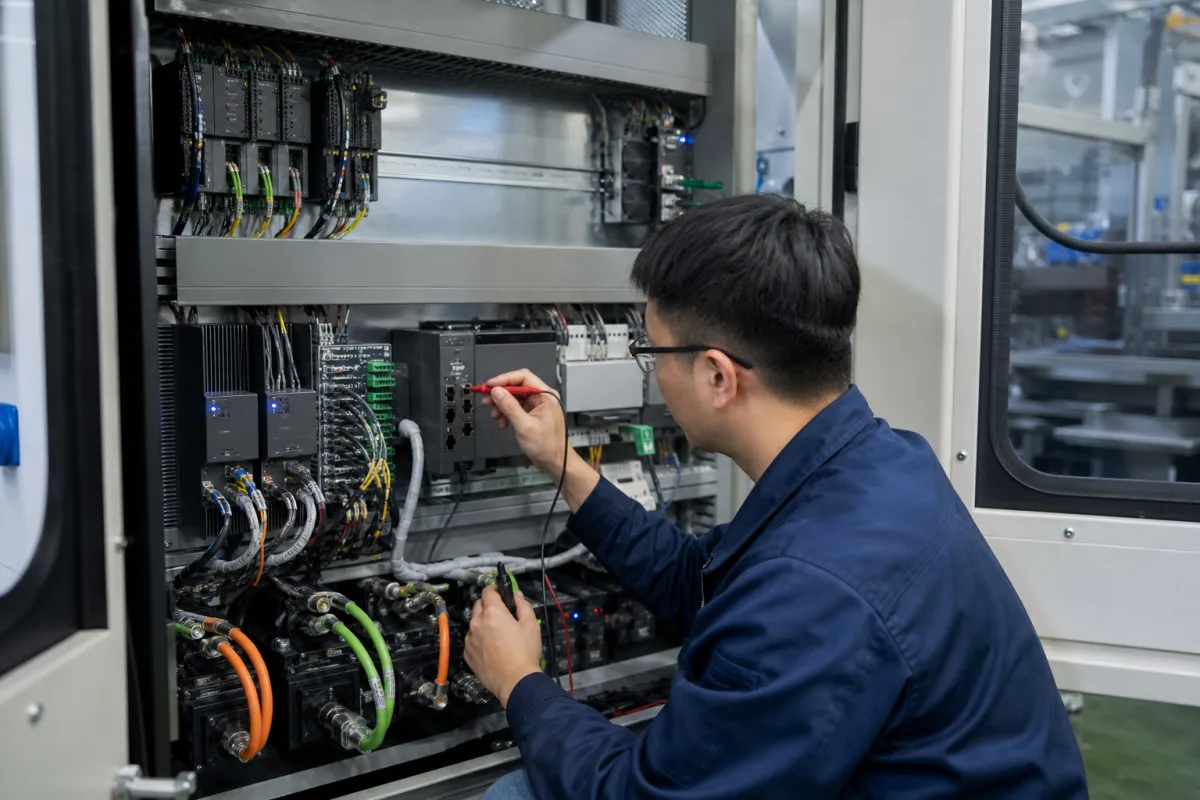

Technische Definition
Das Achsensteuermodul ist eine kritische elektronische Komponente in einer 5-Achsen-CNC-Steuerung, die für die präzise Steuerung von Bewegung, Geschwindigkeit, Beschleunigung und Position einer einzelnen Maschinenachse verantwortlich ist. Es empfängt hochrangige Bewegungsbefehle vom zentralen CNC-Prozessor und wandelt sie in niederwertige elektrische Signale (typischerweise Puls- und Richtungssignale) um, die den Servomotor oder Schrittmotor für diese bestimmte Achse antreiben, um genaue und synchronisierte Mehrachsen-Bearbeitungsvorgänge zu gewährleisten. Das Modul arbeitet, indem es digitale Positionsbefehle von der CNC-Steuerung verarbeitet. Es vergleicht die befohlene Position mit Echtzeit-Feedback von Positions-Encodern am Motor oder an der Achse. Unter Verwendung eines Regelalgorithmus (häufig PID) berechnet und gibt es die erforderlichen Spannungs-/Stromsignale an den Motor-Treiber aus, um den Positionsfehler zu minimieren und so eine präzise geschlossene Regelung der Achsbewegung zu erreichen. Zu den wichtigsten Parametern gehören Steuerauflösung (0,001–0,01 µm oder Mikroschritte), maximale Pulsfrequenz (200–500 kHz), Ausgangsstrom (2–8 A), Rückkopplungsschnittstelle (unterstützt 1–4 Encodertypen), Versorgungsspannung (24 ±10 % V DC), Betriebstemperatur (-40–85 °C), Schutzart (IP54–IP65 gemäß IEC 60529), Kommunikationsprotokolle (EtherCAT, PROFINET, CANopen gemäß IEC 61158), Anzahl der Achsen (1–8 pro Modul) und Gewicht (0,5–2,5 kg). Diese Werte sind Referenzbereiche; überprüfen Sie die modellspezifischen Spezifikationen mit dem Hersteller. Das Modul wird typischerweise auf einer Hutschiene oder in einem Schaltschrank montiert, mit Anschlüssen für Strom, Kommunikation und Motor-Feedback. Bei der Auswahl müssen Sie das Kommunikationsprotokoll an die CNC-Steuerung anpassen, sicherstellen, dass der Ausgangsstrom für den Motor-Treiber ausreicht, und den Rückkopplungsschnittstellentyp bestätigen. Während der Inbetriebnahme sollten Sie die Steuerauflösung und Pulsfrequenz überprüfen, um die Genauigkeits- und Geschwindigkeitsanforderungen der Anwendung zu erfüllen. Wartungssignale umfassen Positionsfehleralarme, Überstromwarnungen und Kommunikationszeitüberschreitungen. Fehlergrenzen umfassen den Betrieb außerhalb des angegebenen Temperaturbereichs, das Überschreiten der maximalen Pulsfrequenz oder eine falsche Versorgungsspannung. Konsultieren Sie immer den rechtlichen Hersteller für detaillierte Installations- und Fehlerbehebungsanleitungen.
Funktionsprinzip
Das Modul verarbeitet digitale Positionsbefehle von der CNC-Steuerung. Es vergleicht die befohlene Position mit Echtzeit-Feedback von Positions-Encodern am Motor oder an der Achse. Unter Verwendung eines Regelalgorithmus (häufig PID) berechnet und gibt es die erforderlichen Spannungs-/Stromsignale an den Motor-Treiber aus, um den Positionsfehler zu minimieren und so eine präzise geschlossene Regelung der Achsbewegung zu erreichen.
