Technische Definition

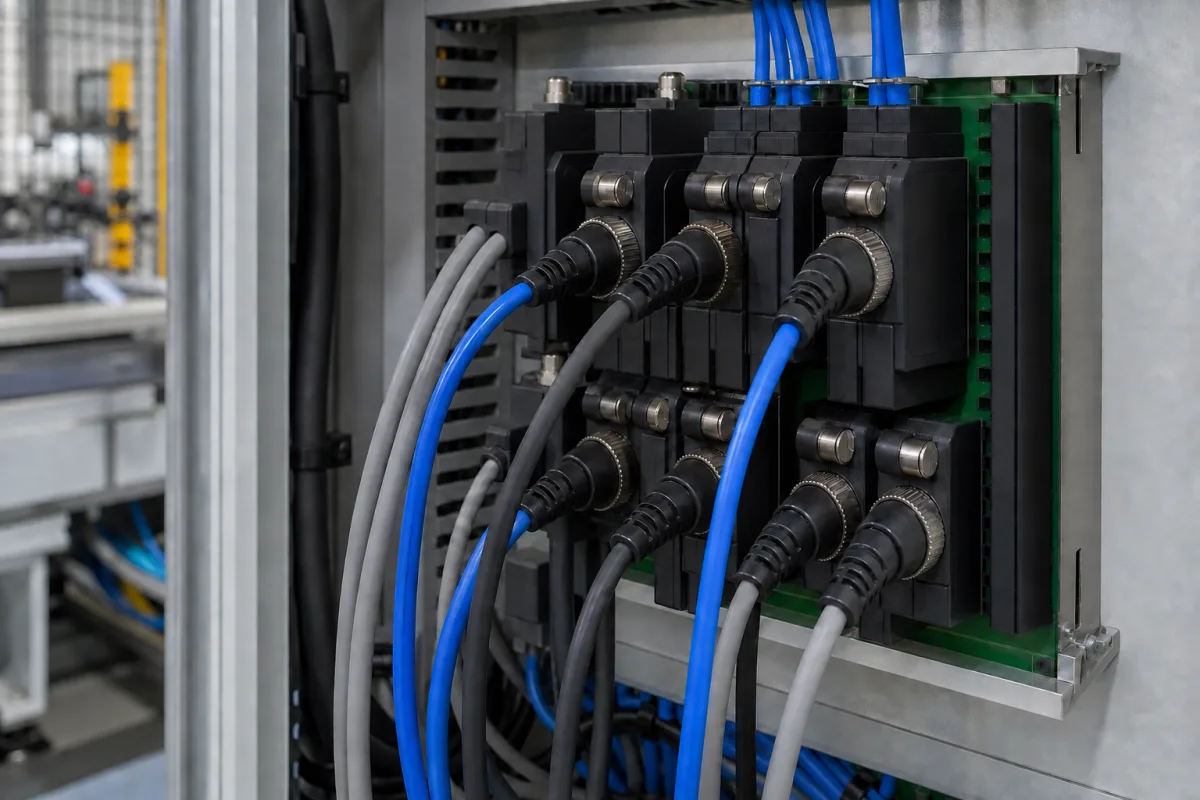

Feldseitige I/O-Steckverbinder sind physische Schnittstellenkomponenten, die auf I/O-Schnittstellenplatinen montiert sind und die Verbindung zwischen einem Steuerungssystem und externen Feldgeräten ermöglichen. Sie dienen als Anschlusspunkte für die Verkabelung von Sensoren, Schaltern, Aktoren und anderen industriellen Geräten und bieten sichere elektrische Verbindungen, während sie gegen Umwelteinflüsse wie Staub, Feuchtigkeit und Vibrationen schützen. Diese Steckverbinder sind für die rauen Bedingungen industrieller Umgebungen ausgelegt und ermöglichen eine zuverlässige Daten- und Stromübertragung zwischen Feldgeräten und dem Steuerungssystem.
Typische Konstruktionen umfassen Kupferlegierungskontakte, thermoplastische Gehäuse, Nickel- oder Goldbeschichtung und Silikondichtungen. Sie sind mit 4 bis 12 Kontakten erhältlich, mit Nennströmen von 2 bis 10 A pro Kontakt (bei hoher Temperatur reduziert) und Nennspannungen von 24 bis 250 V AC/DC. Der Kontaktwiderstand beträgt ≤10 mΩ, der Isolationswiderstand ≥1000 MΩ bei 500 V DC, und die dielektrische Prüfspannung liegt zwischen 1500 und 3000 V AC für 1 Minute. Der Betriebstemperaturbereich liegt zwischen -40 und 85 °C, mit Schutzarten von IP54 bis IP67. Die Steckzyklen liegen zwischen 500 und 2000, und der akzeptierte Drahtquerschnitt beträgt 0,14 bis 2,5 mm² für Schraub- oder Federklemmen. Gehäusematerialien umfassen PA66, PBT oder PC mit UL-94-V0-Flammwidrigkeit; Kontaktbeschichtungsoptionen sind Gold (für Signale mit niedrigem Pegel) oder Zinn (für Kosteneinsparungen).
Diese Steckverbinder werden gemäß Normen wie IEC 60512 für elektrische und mechanische Prüfungen, IEC 60664 für Isolationskoordination, IEC 60068 für Umgebungstests, IEC 60529 für Schutzarten und IEC 60352 für Drahtverbindungen verifiziert. Bei der Auswahl sollten Sie modellspezifische Werte für Strom, Spannung, Temperatur und Schutzart mit dem Hersteller bestätigen. Regelmäßige Inspektion auf Korrosion, lose Verbindungen oder Dichtungsverschleiß wird empfohlen, um die Zuverlässigkeit zu erhalten.
Funktionsprinzip
Feldseitige I/O-Steckverbinder funktionieren, indem sie sichere mechanische und elektrische Verbindungen zwischen der Feldverdrahtung und der I/O-Schnittstellenplatine herstellen. Sie bestehen typischerweise aus Stift-/Buchsenanordnungen, die mit entsprechenden Steckverbindern an Feldgerätekabeln zusammenpassen. Bei ordnungsgemäßer Verbindung stellen sie elektrische Kontinuität für die Signalübertragung (digital/analog) und die Stromversorgung her. Viele umfassen Verriegelungsmechanismen, Dichtungen und Abschirmungen, um die Verbindungsintegrität in industriellen Umgebungen mit Vibrationen, Feuchtigkeit und elektromagnetischen Störungen aufrechtzuerhalten.
