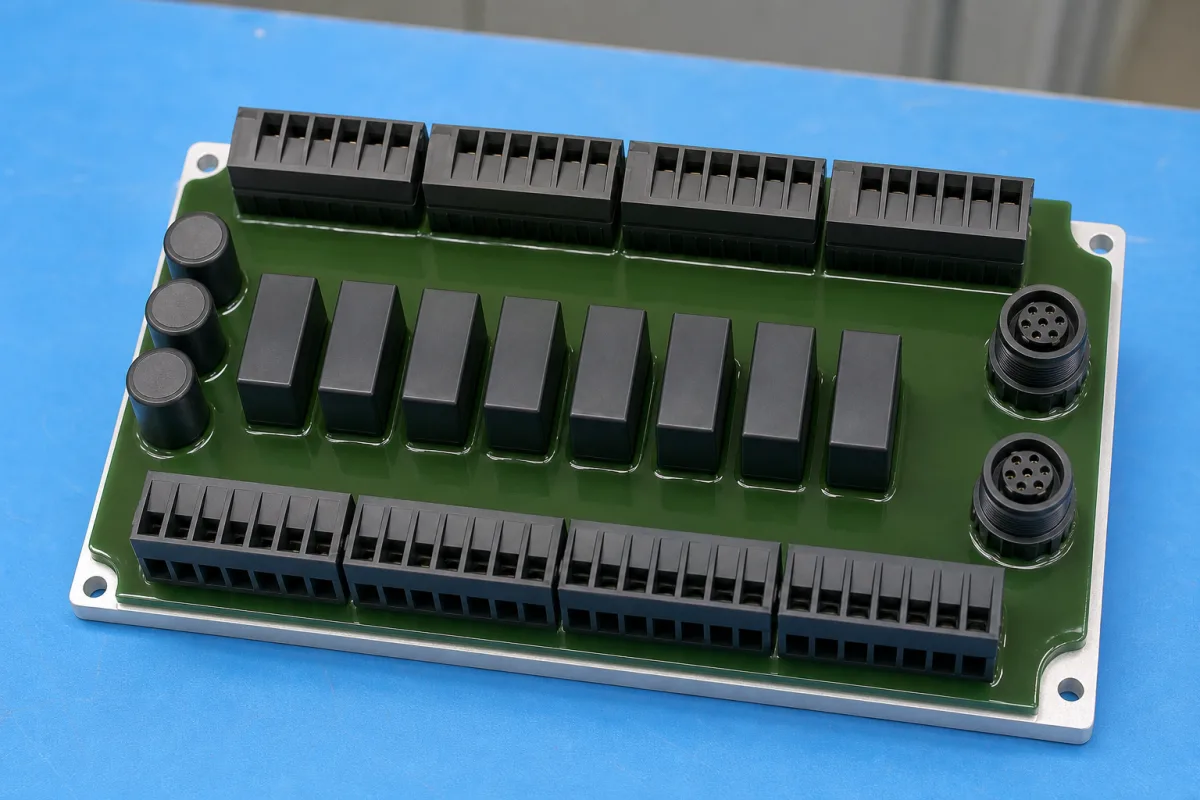

I/O-Schnittstellenkarte

Eine I/O-Schnittstellenkarte ist eine spezielle Leiterplatte, die als Vermittler zwischen der zentralen Verarbeitungseinheit eines Steuerrechners und verschiedenen externen Geräten, Sensoren und Aktoren dient. Sie ermöglicht die Umwandlung, Aufbereitung und Weiterleitung digitaler und analoger Signale, sodass der Rechner Eingänge überwachen und Ausgänge in einem industriellen Automatisierungs- oder eingebetteten System steuern kann. Die Karte ist für die Integration in Schaltschränke oder eingebettete Systeme ausgelegt und folgt typischerweise dem 3U-Eurocard-Formfaktor (160×100 mm) gemäß IEEE 1101.1. Sie bietet konfigurierbare digitale I/O-Kanäle (16–32 Kanäle) mit einem digitalen Eingangsspannungsbereich von 0–24 V DC und akzeptiert 24-V-Logikpegel. Die digitalen Ausgänge sind pro Kanal kurzschlussgeschützt und haben einen Strombereich von 0,5–2 A. Die analogen Eingänge bieten eine wählbare Auflösung von 12–16 Bit und eine Genauigkeit von ±0,1 % FSR bei 25 °C, einschließlich Linearität. Die Kommunikation erfolgt über Ethernet mit Auto-Negotiation bei 10/100/1000 Mbit/s gemäß IEEE 802.3. Die Karte arbeitet in einem erweiterten Temperaturbereich von -40 bis 85 °C (Lagerung: -55 bis 125 °C) und einer relativen Luftfeuchtigkeit von 5–95 % ohne Kondensation, geprüft nach IEC 60068-2-1, IEC 60068-2-2 und IEC 60068-2-78. Die Schutzart hängt vom Gehäuse ab und reicht von IP40 bis IP65 nach IEC 60529. Die Versorgungsspannung beträgt 24 V DC ±10 % mit Verpolungsschutz, die Leistungsaufnahme 5–15 W ohne externe Lasten. Die Karte wiegt 150–250 g ohne Steckverbinder. Zu den Materialien gehören FR-4-Leiterplattensubstrat, Kupferbahnen und elektronische Bauteile wie ICs, Widerstände, Kondensatoren und Steckverbinder. Alle aufgeführten Parameter sind Referenzbereiche; überprüfen Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
