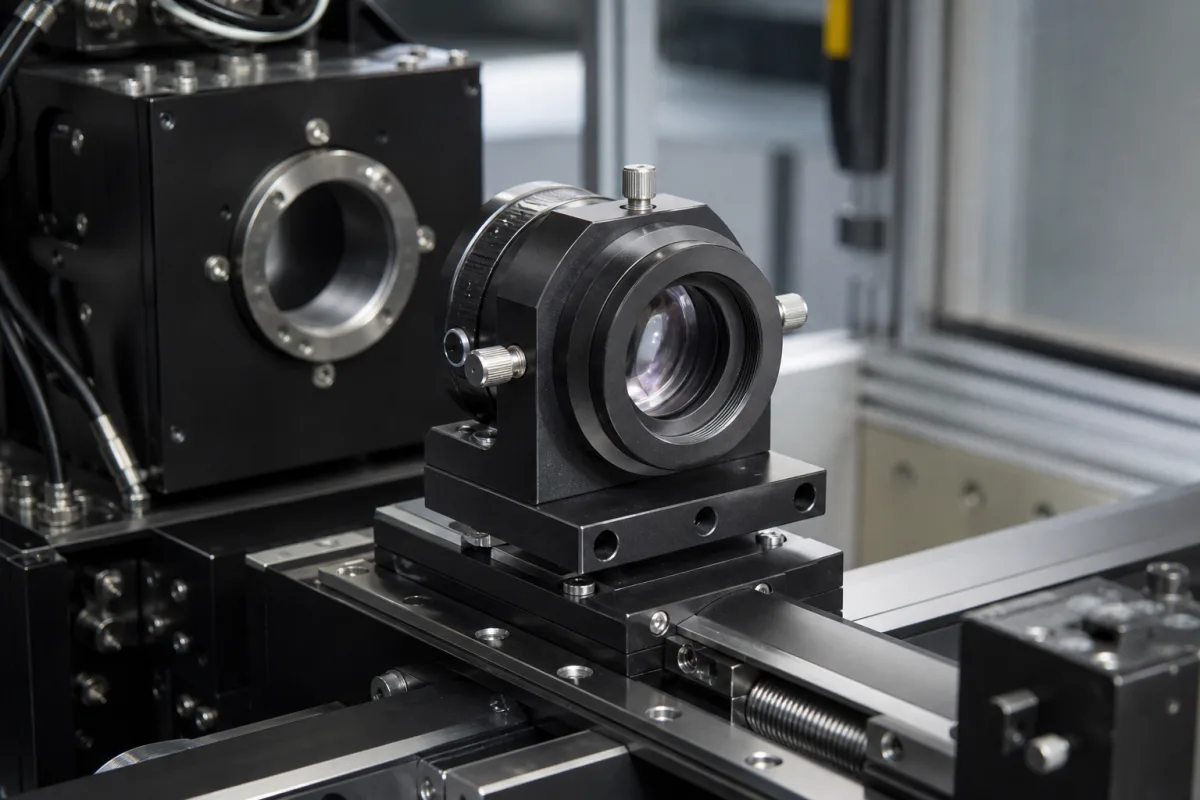

Fokussierlinsenhalterung

Die Fokussierlinsenhalterung ist eine kritische Komponente optischer Fokussiersysteme, die eine präzise mechanische Ausrichtung und sichere Befestigung von Linsen gewährleistet. Sie stellt sicher, dass die Linse die korrekte optische Achsenausrichtung beibehält und gleichzeitig eine kontrollierte Bewegung zur Fokuseinstellung ermöglicht. Innerhalb des Fokussiermechanismus dient sie als Schnittstelle zwischen dem Linsenelement und dem Einstellmechanismus und übersetzt rotatorische oder lineare Bewegung in präzise Linsenpositionierung.

Diese Halterung ist für den Einsatz in optischen Instrumenten wie Kameras, Mikroskopen und anderen Bildgebungssystemen konzipiert. Sie nimmt Standard-C-Mount-Objektive mit einem Linsendurchmesserbereich von 25–30 mm auf. Die Halterung verfügt über ein Standard-C-Mount-Gewinde (M25×0,75 nach ISO 965-1) und einen Flanschbrennweite von 17,526 mm nach IEC 61174-1. Der Verstellweg beträgt 5–10 mm, mit einer Einstellgenauigkeit von ±0,02 mm und einer Zentriergenauigkeit von ±0,01 mm. Der Betriebstemperaturbereich liegt bei -20 bis 70 °C in nicht kondensierender Umgebung, und das empfohlene Drehmoment für den Sicherungsring beträgt 0,5–1,5 N·m. Das Gewicht liegt je nach Material zwischen 50–80 g.

Zu den hinterlegten Materialien gehören Aluminiumlegierung (z. B. 6061-T6 nach ASTM B221), Edelstahl und technischer Kunststoff. Diese Materialien werden aufgrund ihrer mechanischen Eigenschaften und ihrer Eignung für die Präzisionsbearbeitung ausgewählt. Das Design der Halterung gewährleistet minimales Spiel und konsistente Ausrichtung über den gesamten Fokussierbereich.

Bei der Auswahl oder Überprüfung einer Fokussierlinsenhalterung ist es wichtig, modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen. Die aufgeführten Parameter sind Referenzbereiche und müssen für die beabsichtigte Anwendung validiert werden. Die Halterung ist eine Komponente, kein vollständiges Fokussiersystem, und ihre Leistung hängt von der Integration mit anderen optischen und mechanischen Elementen ab.

Die Linsenhalterung verwendet typischerweise Gewinde-, Bajonett- oder Reibungssysteme zur Befestigung der Linse. Wenn der Fokussiermechanismus betätigt wird, übersetzt die Halterung mechanische Eingaben (rotatorische oder lineare Bewegung) in eine kontrollierte Bewegung der Linse entlang der optischen Achse. Dies ändert den Abstand zwischen Linse und Bildebene und stellt so den Fokus ein. Präzisionsbearbeitung gewährleistet minimales Spiel und konsistente Ausrichtung über den gesamten Fokussierbereich.
