Technische Definition

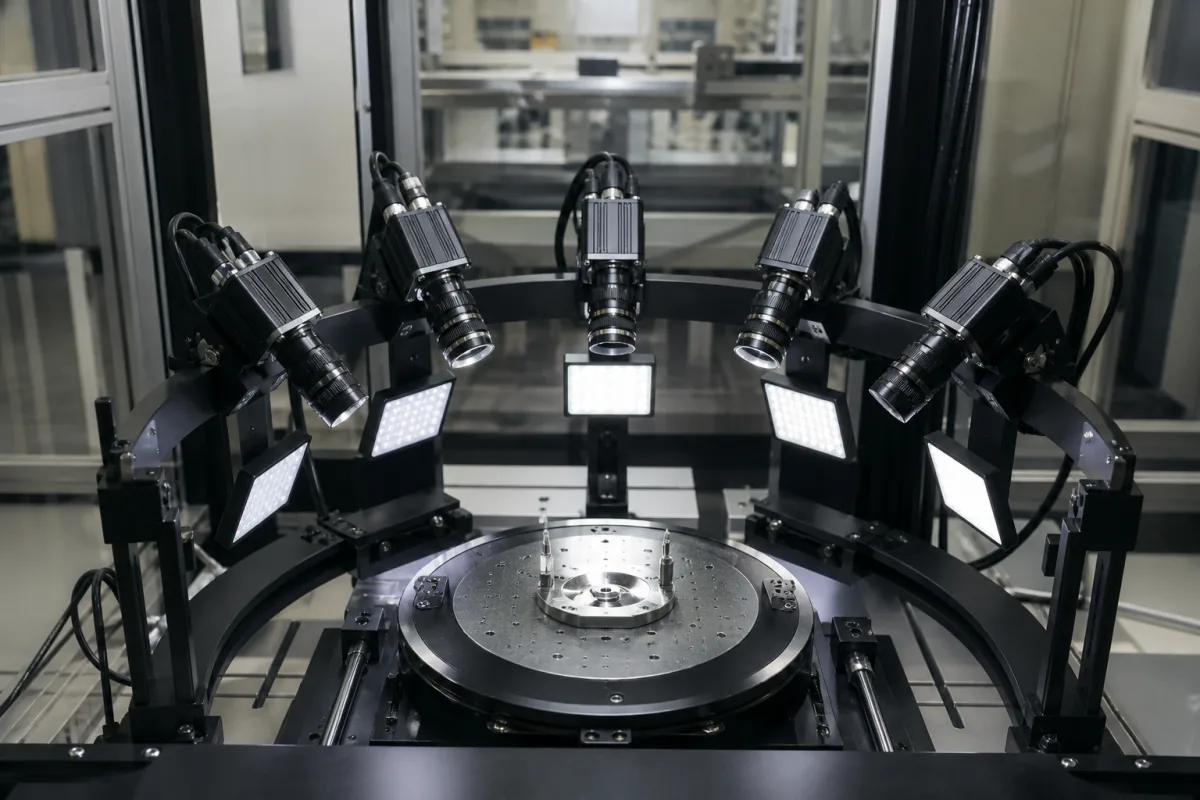

Das Hochauflösende Kamera-Array ist eine kritische Komponente in einem automatisierten optischen Inspektionssystem für Leiterplatten (PCB). Es besteht aus mehreren synchronisierten, hochpräzisen Kameras, die so angeordnet sind, dass sie umfassende, hochauflösende Bilder von PCBs erfassen. Seine Hauptaufgabe besteht darin, die rohen visuellen Daten für automatisierte Defekterkennungsalgorithmen bereitzustellen, um Fertigungsfehler wie Lötbrücken, fehlende Bauteile, Fehlausrichtung und Leiterbahnfehler zu identifizieren. Das Array arbeitet, indem es mehrere hochauflösende Kameras synchronisiert, oft mit speziellen Objektiven und Beleuchtung, um überlappende oder gekachelte Bilder einer PCB zu erfassen, während sie sich durch die Inspektionsstation bewegt. Diese Bilder werden von Software zusammengesetzt oder einzeln analysiert, um eine vollständige, detaillierte digitale Darstellung der Oberfläche der Platine für die automatisierte Analyse gegen Designspezifikationen zu erstellen. Das Array ist typischerweise in einem Aluminiumgehäuse mit optischen Glaslinsen und CMOS/CCD-Bildsensoren untergebracht, die über Kupferdrähte verbunden sind. Zu den wichtigsten Parametern gehören Auflösung (5–25 MP), Sichtfeld (50–200 mm), Bildrate (10–60 fps), Pixelgröße (2,2–5,5 µm), Belichtungszeit (10–1000 µs), Betriebstemperatur (0–50 °C), Lagertemperatur (-20–70 °C), Luftfeuchtigkeit (20–80 % relative Luftfeuchtigkeit, nicht kondensierend), Schutzart (IP54–IP65 nach IEC 60529), Versorgungsspannung (12–24 V DC), Leistungsaufnahme (15–60 W), Schnittstelle (GigE–USB3), Gewicht (2–8 kg) und Abmessungen (Länge 300–800 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Array ist für die Integration in PCB-Inspektionssysteme konzipiert, und seine Leistung wirkt sich direkt auf die Inspektionsgenauigkeit und den Durchsatz aus. Die richtige Auswahl erfordert die Berücksichtigung der PCB-Größe, der Defektauflösungsanforderungen und der Linien Geschwindigkeit. Die Verifizierung modellspezifischer Spezifikationen und der Einhaltung geltender Normen sollte mit dem rechtlichen Hersteller oder Lieferanten erfolgen. Wartungssignale umfassen Verschlechterung der Bildqualität, inkonsistente Belichtung oder Kommunikationsfehler. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur- oder Feuchtigkeitsbereiche, was die Sensorrauschen und Zuverlässigkeit beeinträchtigen kann. Das Array ist kein eigenständiges Inspektionssystem, sondern eine Komponente, die eine Integration mit geeigneter Software und Beleuchtung erfordert.
Funktionsprinzip
Das Array synchronisiert mehrere hochauflösende Kameras, oft mit speziellen Objektiven und Beleuchtung, um überlappende oder gekachelte Bilder einer PCB zu erfassen, während sie sich durch die Inspektionsstation bewegt. Diese Bilder werden von Software zusammengesetzt oder einzeln analysiert, um eine vollständige, detaillierte digitale Darstellung der Oberfläche der Platine für die automatisierte Analyse gegen Designspezifikationen zu erstellen. Die Synchronisation gewährleistet konsistentes Timing und Belichtung über alle Kameras, was eine genaue Defekterkennung ermöglicht.
