Technische Definition

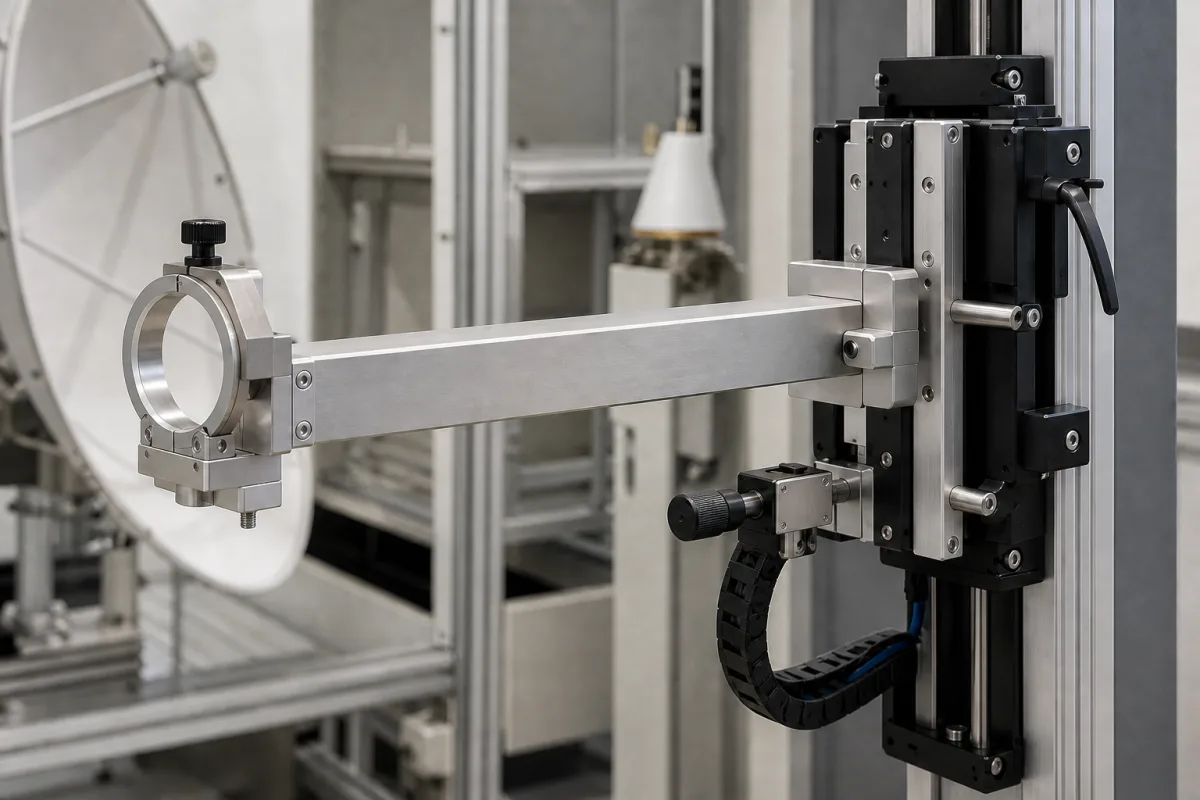

Der horizontale Positionierarm ist eine kritische Komponente des internen Antennenmontagesystems, das eine feine horizontale Ausrichtung von Antennen ermöglicht. Er fungiert als verstellbares Verbindungsglied, das es Bedienern erlaubt, Antennen präzise in der horizontalen Ebene zu positionieren, um Signalempfang, Übertragungsmuster und räumliche Ausrichtung in beengten Innenräumen zu optimieren. Der Arm ist aus Aluminiumlegierung oder Edelstahl gefertigt und für Langlebigkeit und Korrosionsbeständigkeit ausgelegt, wobei Materialgüten wie 6061-T6 Aluminiumlegierung gemäß ASTM B221 referenziert werden. Der Arm unterstützt eine maximale Lastkapazität von 50–200 kg, mit einem horizontalen Einstellbereich von ±100–±300 mm, abhängig von der Armlänge. Die Positioniergenauigkeit beträgt ±0,1–±0,5 mm, und die Wiederholbarkeit beträgt ±0,05–±0,2 mm, was eine konsistente Antennenausrichtung gewährleistet. Der Betriebstemperaturbereich liegt zwischen -40 und 85 °C, und der Schutzgrad beträgt IP54–IP65 gemäß IEC 60529, geeignet für Innen- und Außenbereiche. Der Arm wiegt 5–15 kg, mit einem Einstelldrehmoment von 5–20 N·m für manuelle Bedienung und einer Verriegelungskraft von 500–2000 N, um die Position bei Vibration zu halten. Diese Parameter sind Referenzbereiche, die für das spezifische Modell und die Anwendung verifiziert werden müssen. Das Design des Arms umfasst mechanische Verbindungen und Einstellmechanismen wie Teleskopabschnitte, Schienen oder Gelenkverbindungen, die eine kontrollierte horizontale Bewegung ermöglichen. Verriegelungsmechanismen sichern den Arm an gewünschten Positionen, sobald die optimale Antennenplatzierung erreicht ist, und gewährleisten eine stabile Positionierung während des Betriebs. Für den Einkauf verifizieren Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Arm arbeitet durch eine Kombination aus mechanischen Verbindungen und Einstellmechanismen (wie Teleskopabschnitte, Schienen oder Gelenkverbindungen), die eine kontrollierte horizontale Bewegung ermöglichen. Verriegelungsmechanismen sichern den Arm an gewünschten Positionen, sobald die optimale Antennenplatzierung erreicht ist, und gewährleisten eine stabile Positionierung während des Betriebs. Das für die manuelle Positionierung erforderliche Einstelldrehmoment beträgt 5–20 N·m, und die Verriegelungskraft von 500–2000 N hält die Position bei Vibration. Die Wiederholbarkeit von ±0,05–±0,2 mm gewährleistet eine konsistente Positionierung, während die Positioniergenauigkeit von ±0,1–±0,5 mm eine präzise Antennenausrichtung ermöglicht. Der Betriebstemperaturbereich von -40 bis 85 °C und der Schutzgrad IP54–IP65 gewährleisten eine zuverlässige Leistung in verschiedenen Umgebungen.
