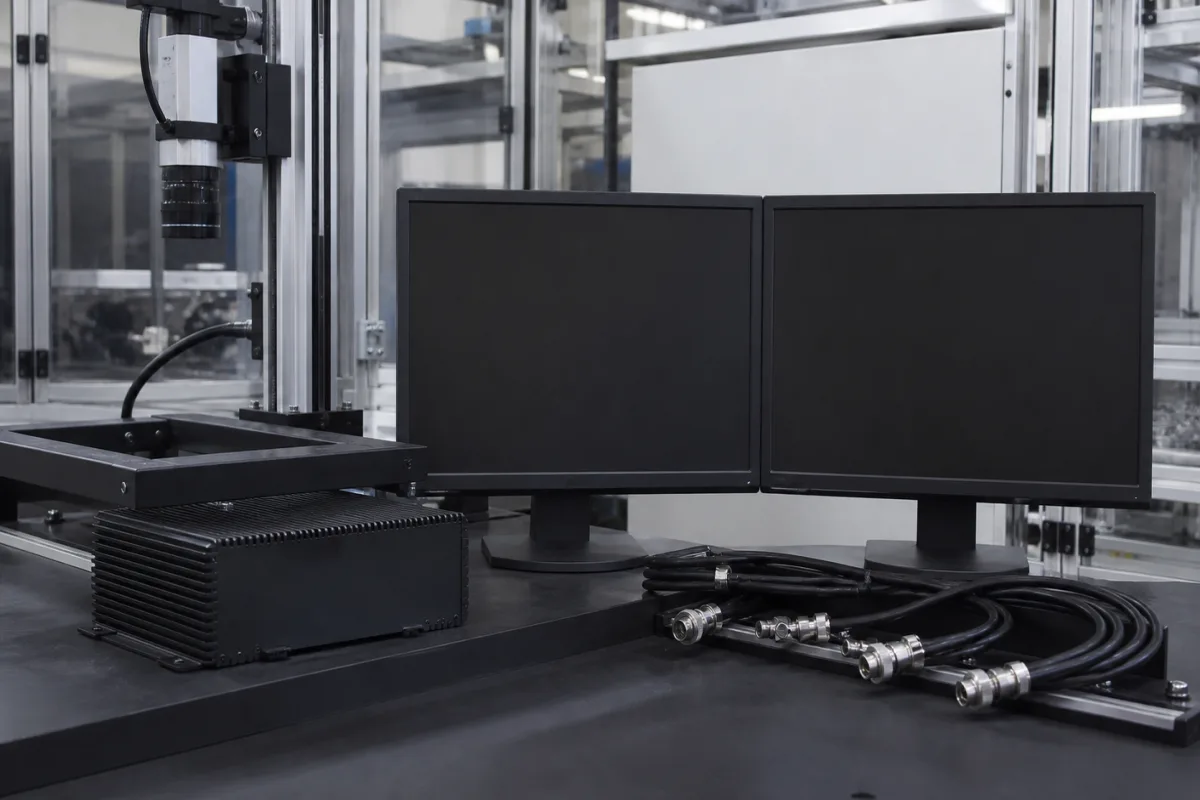

Bildverarbeitungscomputer

Der Bildverarbeitungscomputer ist eine kritische Komponente in einem automatisierten optischen Inspektionssystem für Leiterplatten (PCB). Er empfängt hochauflösende digitale Bilder von Inspektionskameras, führt komplexe Bildanalysealgorithmen aus, um Defekte (wie Kurzschlüsse, Unterbrechungen, Fehlausrichtungen oder Lötprobleme) zu erkennen, und gibt die Inspektionsergebnisse an die Systemsteuerung zur weiteren Verarbeitung aus. Diese Einheit ist für die Integration in industrielle Inspektionsgeräte ausgelegt und führt eine Echtzeit-Bildverarbeitung durch, um die Produktqualität sicherzustellen. Der Computer verfügt typischerweise über einen Mehrkernprozessor (8–16 Kerne) mit Taktraten von 2,5–4,0 GHz, 16–64 GB RAM und 512–2048 GB SSD-Speicher. Die GPU-Rechenleistung ist mit 6,1–8,6 TFLOPS angegeben, was die beschleunigte Verarbeitung komplexer Algorithmen ermöglicht. Das System unterstützt einen Bildverarbeitungsdurchsatz von 30–120 Bildern pro Sekunde, abhängig von der Konfiguration. Die Leistungsaufnahme liegt zwischen 150 und 500 W, und das Gerät arbeitet in einem Temperaturbereich von 0–50 °C und einer Luftfeuchtigkeit von 10–90% RH (nicht kondensierend). Die Schutzart ist IP40–IP54 gemäß IEC 60529, geeignet für verschiedene industrielle Umgebungen. Die physischen Abmessungen betragen ungefähr 200–450 mm (B) x 300–500 mm (T) x 80–200 mm (H), mit einem Gewicht von 5–15 kg. Der Computer ist in einem Metallgehäuse mit Kunststoff- oder Verbundwerkstoff-Umhüllungen untergebracht, und seine internen Komponenten umfassen CPUs, GPUs, Speicherchips und Leiterplatten. Bei der Beschaffung ist es wichtig, modellspezifische Parameter und Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren, da die angegebenen Werte Referenzbereiche sind. Die Einheit ist kein eigenständiges Produkt, sondern eine Komponente, die für die Verwendung in einem größeren Inspektionssystem bestimmt ist. Ihre Rolle besteht darin, Bilder zu verarbeiten und Defekterkennungsdaten bereitzustellen, die dann von der Systemsteuerung für Entscheidungen verwendet werden. Das Arbeitsprinzip umfasst den Empfang von Rohbilddaten über Hochgeschwindigkeitsschnittstellen wie GigE Vision oder USB3 Vision, gefolgt von Vorverarbeitung (Rauschunterdrückung, Kontrastverbesserung), Merkmalsextraktion und Mustererkennungsalgorithmen, um das erfasste PCB-Bild mit einem Referenz-'Golden Board' oder Konstruktionsdaten zu vergleichen. Basierend auf vordefinierten Toleranzschwellen identifiziert und klassifiziert es potenzielle Defekte. Diese Beschreibung dient nur Verzeichniszwecken und impliziert keine Zertifizierung oder Konformität. Bestätigen Sie die Spezifikationen immer mit dem Hersteller.

Der Computer empfängt Rohbilddaten von Inspektionskameras über Hochgeschwindigkeitsschnittstellen (z. B. GigE Vision, USB3 Vision). Anschließend wendet er Vorverarbeitung (Rauschunterdrückung, Kontrastverbesserung), Merkmalsextraktion und Mustererkennungsalgorithmen an, um das erfasste PCB-Bild mit einem Referenz-'Golden Board' oder Konstruktionsdaten zu vergleichen. Basierend auf vordefinierten Toleranzschwellen identifiziert und klassifiziert er potenzielle Defekte. Die verarbeiteten Ergebnisse werden an die Systemsteuerung zur weiteren Verarbeitung ausgegeben. Die Leistung des Systems wird durch Prozessorkerne, Taktrate, RAM, Speicher und GPU-Rechenleistung beeinflusst, die zusammen den Durchsatz und die Latenz bestimmen.
