Technische Definition

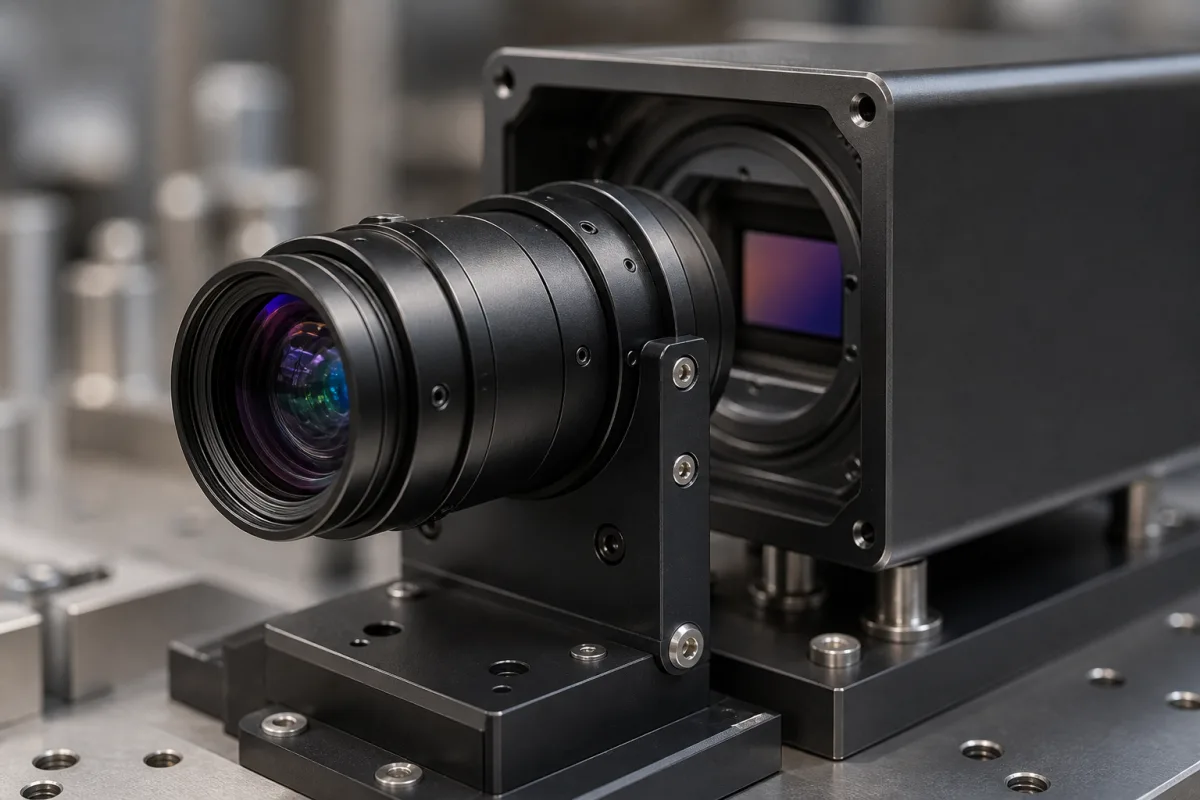

Die bildgebende Linsenanordnung ist eine präzise optische Komponente in einem 3D-Optiksensor-Kopf. Ihre Hauptfunktion besteht darin, einfallendes Licht vom Zielobjekt zu sammeln, optische Aberrationen zu korrigieren und das Licht präzise auf den Bildsensor zu fokussieren. Diese Baugruppe ist entscheidend für die Bestimmung von Auflösung, Sichtfeld und Tiefengenauigkeit des 3D-Messsystems. Die Baugruppe besteht aus mehreren Linsenelementen, die so angeordnet sind, dass sie Lichtstrahlen manipulieren und das Licht vom Objekt auf die Sensorebene konvergieren, um ein scharfes Bild zu erzeugen. Verschiedene Linsenelemente korrigieren chromatische Aberration, sphärische Aberration und Verzeichnung, um eine hochgetreue Bildaufnahme für nachfolgende 3D-Verarbeitungsalgorithmen zu gewährleisten. Die Baugruppe wird typischerweise mit optischen Glaslinsen und einem Gehäuse aus Aluminiumlegierung hergestellt, was mechanische Stabilität und thermische Leistung bietet. Zu den wichtigsten Parametern gehören Brennweite (4–12 mm), Blende (F-Zahl 1,4–2,8), optische Verzeichnung (<1,5 %), Modulationsübertragungsfunktion (>0,3 @ 50 lp/mm), hintere Brennweite (5–15 mm), Betriebstemperatur (-20 bis 70 °C), Lagertemperatur (-40 bis 85 °C), relative Luftfeuchtigkeit (20–80 % rF, nicht kondensierend), Schutzart (IP50–IP65 gemäß IEC 60529), Linsenmaterial (Glas), Gewicht (10–50 g) und Abmessungen (Ø20–30 mm × 15–25 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Baugruppe ist für die Integration mit dem Sensorpaket und dem Kameragehäuse ausgelegt, und ihre Leistung wirkt sich direkt auf die Genauigkeit von 3D-Messungen aus. Die richtige Auswahl erfordert die Berücksichtigung von Sensorgröße, Arbeitsabstand und Umgebungsbedingungen. Die Verifizierung modellspezifischer Werte und Normen sollte mit dem rechtlichen Hersteller oder Lieferanten erfolgen.
Funktionsprinzip
Die Baugruppe verwendet mehrere Linsenelemente, um Licht vom Objekt zu sammeln und auf die Sensorebene zu fokussieren. Die Linsen sind so angeordnet, dass sie Lichtstrahlen konvergieren und ein scharfes Bild erzeugen. Aberrationen wie chromatische und sphärische Aberration werden durch das Linsendesign korrigiert, und Verzeichnung wird minimiert, um eine genaue 3D-Kartierung zu gewährleisten. Die Blende steuert den Lichtdurchsatz und die Schärfentiefe, während die Brennweite Sichtfeld und Vergrößerung bestimmt. Die hintere Brennweite muss zur Höhe des Sensorpakets passen. Die Baugruppe arbeitet innerhalb spezifizierter Temperatur- und Feuchtigkeitsbereiche, um Fokus und Bildqualität zu erhalten.
